◆主端口RS-232/RS-485可选;
◆ 专用工业导轨槽外壳;
◆ 两端信号保持光电隔离;
◆ 全面容错机制,一路从节点损坏不影响其他节点通信;
◆ 支持512节点轮询网络结构;
◆ 自动识别RS-485信号流向,零延时自动转发;
◆ 工业级设计,优选进口元器件,全部表面贴装工艺。

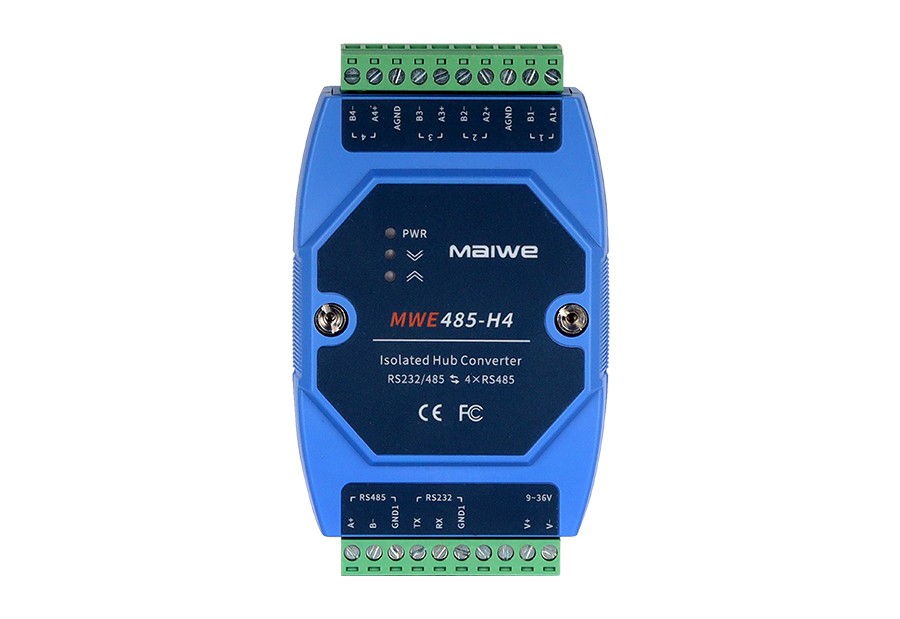

产品型号 |
MWE485-H4 |
描述 |
RS-232/RS-485四路隔离集线转换器 |
标准 |
符合EIA RS-232,RS-485,RS-422标准 |
电源 |
外供电源,DC5V/DC9~30V |
接口形式 |
工业接线端子 |
电源指示灯 |
POW(红色):电源正常连接时常亮 |
串口收发指示灯 |
︾(绿色):有数据收发时闪烁 ︽(黄色):有数据收发时闪烁 |
工作电流 |
小于20mA |
通讯速率 |
300~115.2Kbps |
通讯距离 |
RS-485距离可达1.5公里(9.6Kbps) |
防护电压 |
15KV静电保护和600W/ms雷电防护,2.5KV光电隔离 |
重量 |
0.13kg |
外壳 |
亚当外壳 |
尺寸大小 |
123mm×34mm×72mm |
工业温度 |
-40℃~85℃ |
可选型号 |
转换模式 |
传输速率 |
电源 |
|
主端口 |
从端口 |
|||
MWE485-H4 |
RS-232/RS-485 |
4路RS-485 |
300bps~115.2Kbps |
外供DC5V电源或DC9~30V电源 |
名称 | 大小 | 类型 | 版本 | 发布日期 |
---|---|---|---|---|
MWE485-H4 用户手册 下载
|
140 KB | 用户手册 | V1.0 | 2023-05-09 |
