二层网管型工业以太网交换机

首页 > 产品中心 > 工业交换机 > 工业以太网交换机 > 二层网管型工业以太网交换机

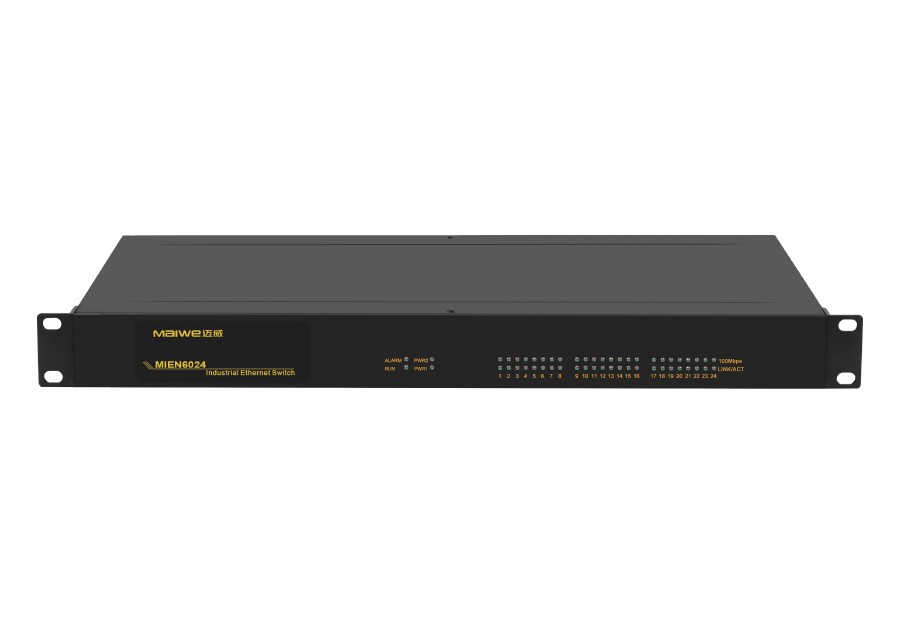

MIEN6024系列

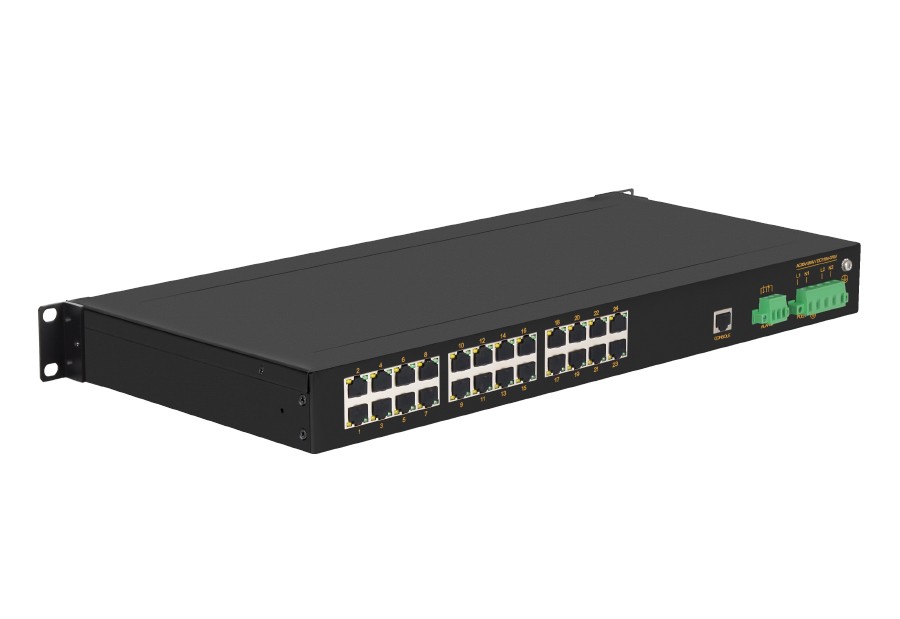

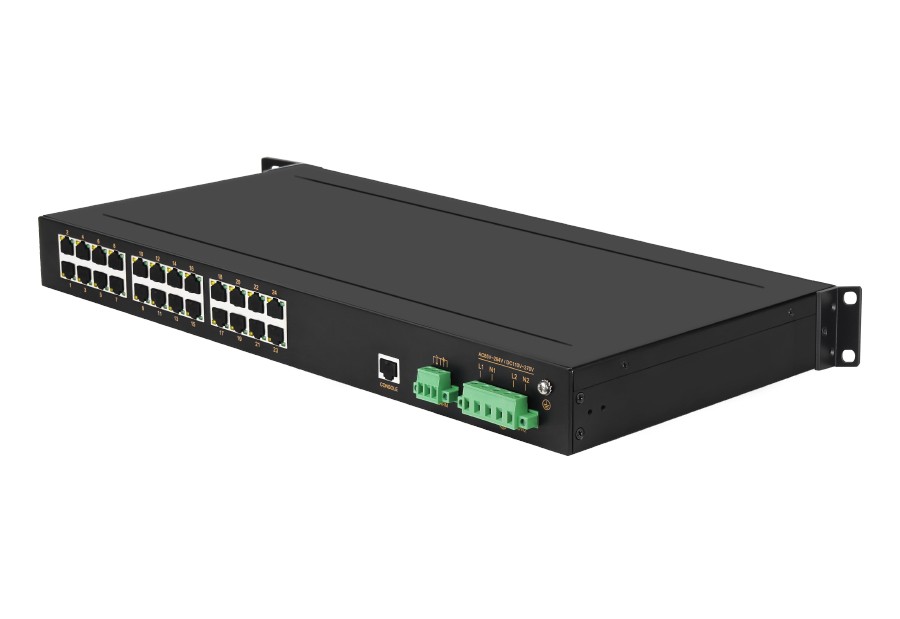

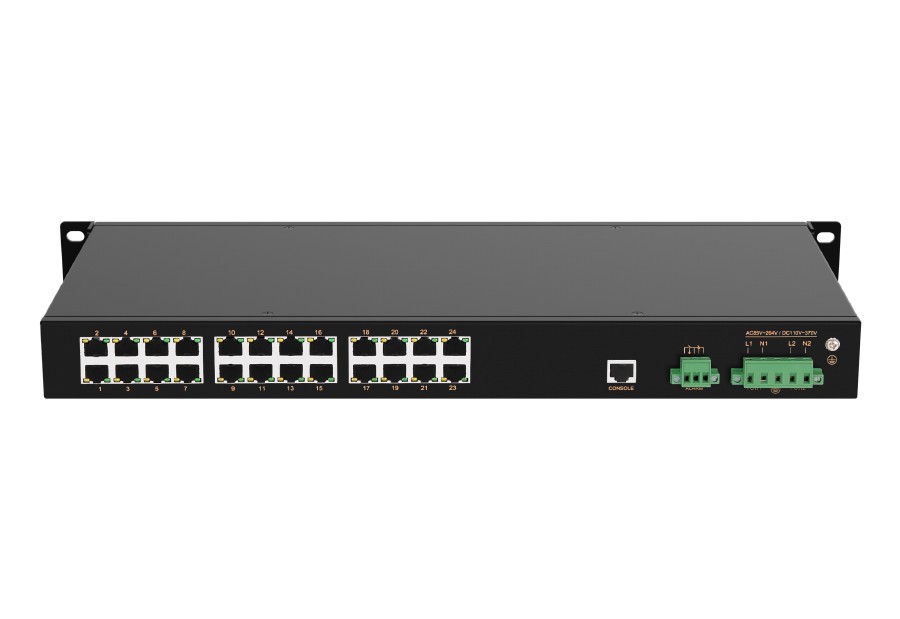

24口二层百兆网管型机架式工业以太网交换机

◆ 24个百兆以太网接口，为用户提供灵活的组网方式；

◆ 百兆电口10/100M自适应，全/半双工，MDI/MDIX自适应模式；

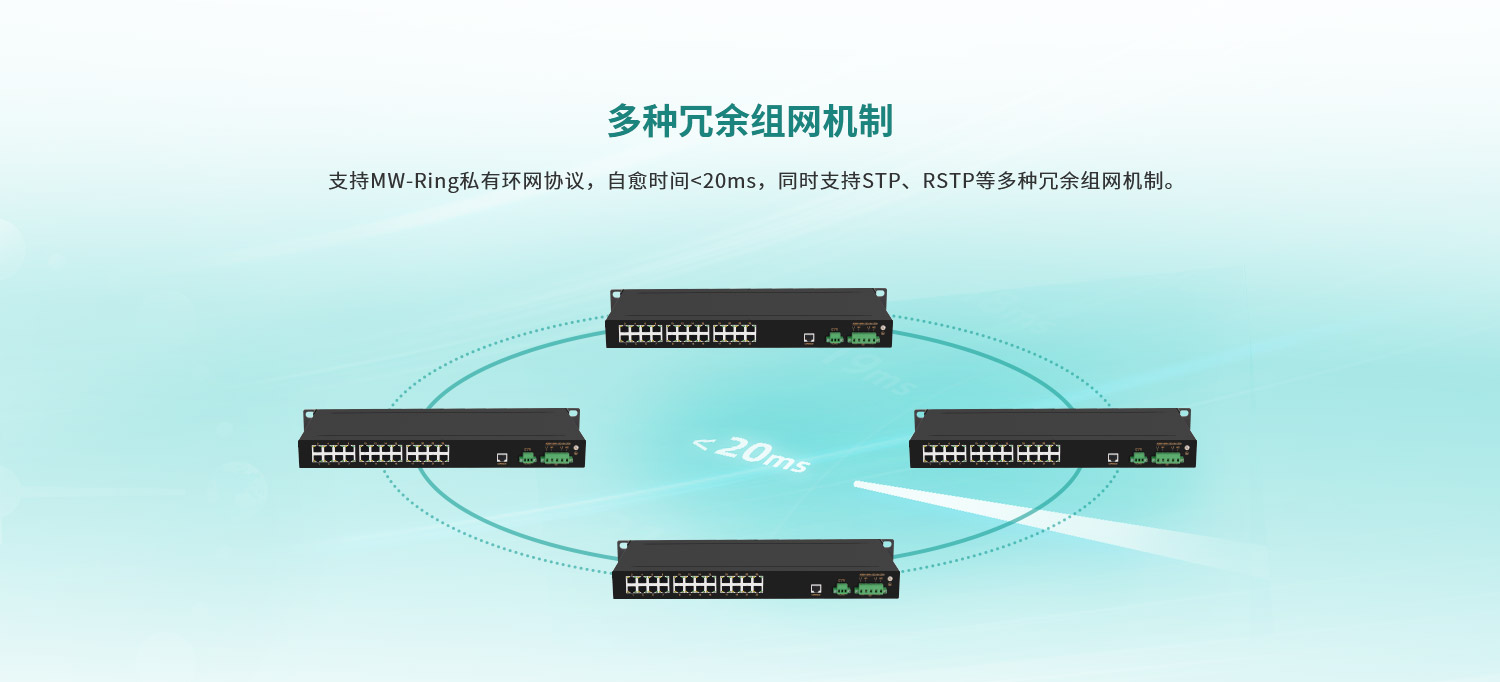

◆ 小于20ms的快速光纤环网冗余（MW-Ring），增强了系统通信的可靠性；

◆ 支持QoS、IEEE802.1P和ToS/DiffServe，提高通信质量；

◆ 采用高强度封闭铝制外壳，IP40防护等级，无风机外壳散热，持久耐用，稳定可靠；

◆ 支持工业级带隔离电源，可提供冗余双电源输入，满足高可用性的要求；

◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

IEEE标准

802.3、802.3u、802.3x、802.1P、802.1Q、802.1D/W等

交换功能

支持VLAN、GVRP

支持端口限速，支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持MW-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2， IGMP Snooping

支持GMRP，支持静态组播

管理与维护

支持Console， WEB管理方式
支持SNMPv1/v2c/v3

支持统一上位机软件管理

交换方式

存储转发

背板带宽

最大8.8Gbps

百兆接口

24个10/100Base-TX或者100Base-FX可选端口

电口参数

物理接口：RJ-45带屏蔽

RJ-45端口：10Base-T/100Base-TX，支持自动协商功能

接口标准：符合IEEE802.3标准

传输距离：100米

光口参数

发光功率：>-12dBm(单模)  >-17dBm(多模)

收光灵敏度：<-38dBm(单模)  <-35dBm(多模)

波长：1310nm(单模) 1550nm(单模)  1310 nm(多模)

连接器类型：SC/FC/ST

传输距离：20～80Km(单模)  <5Km(多模)

传输速率：155Mbps

电源参数

输入电压：220AC/DC(85-264VAC/110-370VDC)

输入功耗：＜25W（满载）

过流保护：内置

机械参数

物理尺寸（宽×高×深）：

MIEN6024-4F/8F：482.6mm×44mm×210mm

MIEN6024 -12F/16F/24F：482.6mm×44mm×315mm

安装方式：标准19’ 1U机架式

散热形式：铝合金单肋形机箱表面散热，无风机

出线形式：前后出线

机壳防护：IP40

工作环境

工作温度：-40℃～+85℃

存储温度：-40℃～+85℃

湿    度：5%～95%（无凝露）

行业标准

EMC标准：

EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电

EN61000-4-3电磁场：10V/m（80-1000MHz）

EN61000-4-4瞬时高压（burst）：±4kV电源线，±2kV数据线

EN61000-4-5浪涌电压：±4kV（line/earth）, ±4kV（line/line）电源线，±2kV数据线

EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz）

EN55022：EN55022 Class A

型号

百兆光口

百兆电口

电源

MIEN6024-4F（M/S）-AD220

4

20

标配：单路AC/DC220V

选配：双路AC/DC220V

MIEN6024-8F（M/S）-AD220

8

16

MIEN6024-12F（M/S）-AD220

12

12

MIEN6024-16F（M/S）-AD220

16

8

MIEN6024-24F（M/S）-AD220

24

/
