◆ 支持2个百兆网口、4个隔离RS485、2个隔离CAN、8个I/O(4个DI+4个DO)、1个USB2.0和1个Nano SIM卡槽,为用户提供灵活的组网方式;
◆ 可选4G蜂窝网络、Wi-Fi(802.11 a/b/g/n)+蓝牙(BLE 5.2);
◆ 内置成熟的有线、蜂窝网络、Wi-Fi网络管理系统,支持多网互备切换,故障自动重连等机制;
◆ 内置成熟的设备远程维护软件系统,支持多种VPN协议,快速对接私有化部署的MixConnect平台,一键构建PLC等设备远程维护通道;支持用户二次开发;
◆ 支持1路DC12~48V宽压,无极性输入;
◆ 支持-40℃~+75℃工业环境,IP30等级防护。
产品简介

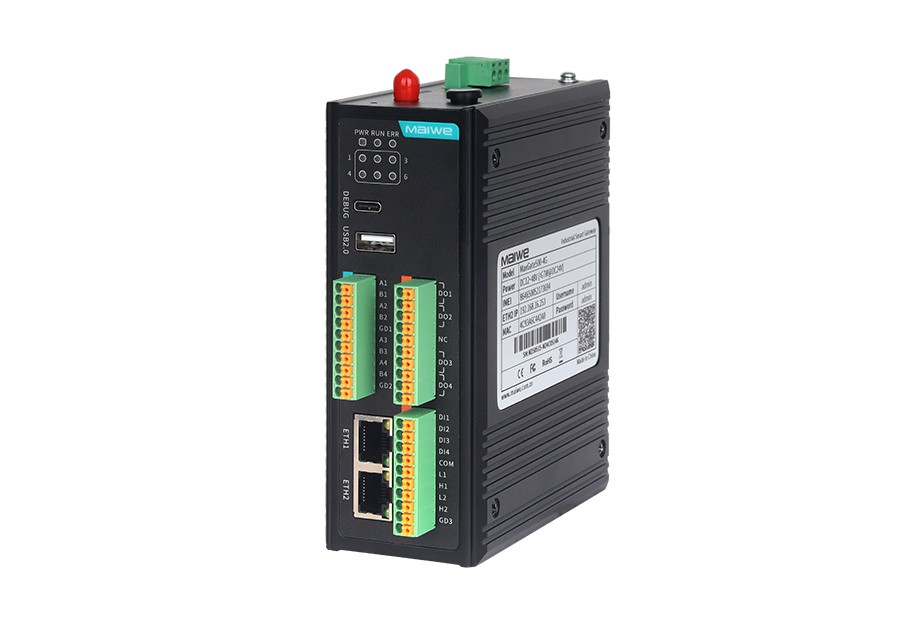

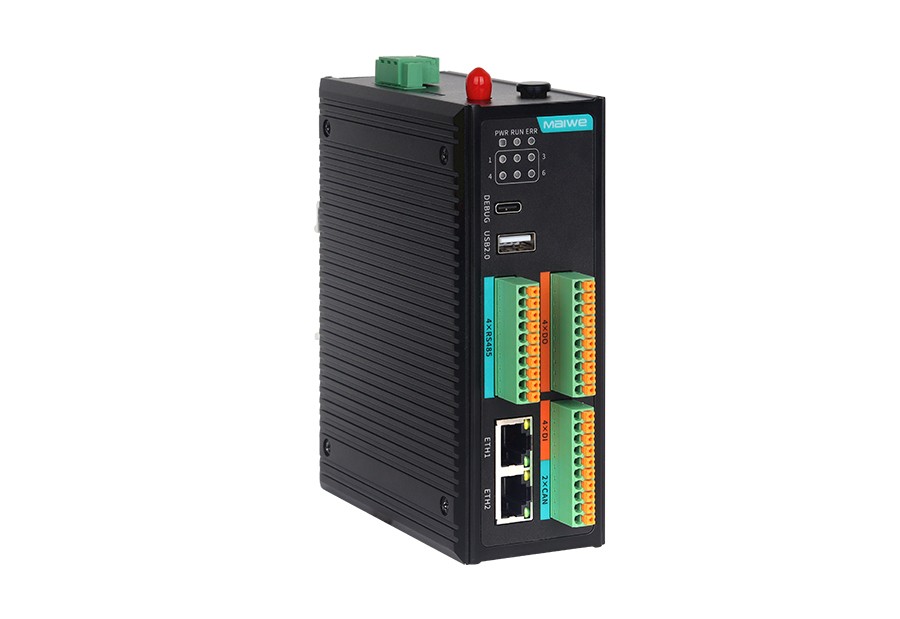

MaxGate500系列工业通信智能网关,采用主频为1.2GHz的高性能三核32位ARM Cortex-A7 +32位ARM Cortex-M0处理器,搭配512MB DDR3+ 8GB eMMC,支持百兆以太网的有线连接,以及4G蜂窝网络的无线连接,为工业自动化应用领域提供高带宽、低延迟和高可靠性的有线和无线网络通信。

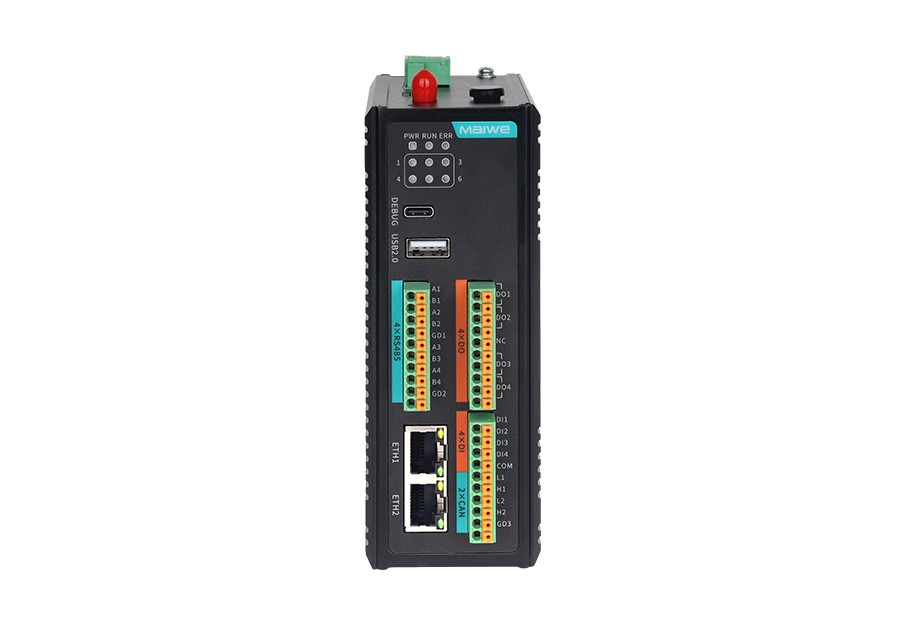

其具有丰富的接口,拥有2个百兆网口、4个隔离RS485、2个隔离CAN、8个I/O(4个DI+4个DO)、1个USB2.0和1个Nano SIM卡槽;同时采用可靠的工业级设计,满足-40℃~+75℃工作温度环境,通过严格的安规与EMC测试。可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。
产品特点
1)三核32位ARM Cortex-A7 +1个32位ARM Cortex-M0处理器;
2)512MB DDR3 + 8GB eMMC;
3)2个百兆电口;
4)4个隔离RS485;
5)2个隔离CAN2.0;
6)8个I/O(4个DI + 4个DO);
7)1个USB2.0 HOST;
8)可选4G蜂窝网络;
9)可选Wi-Fi(802.11 a/b/g/n)+蓝牙(BLE 5.2);
10)内置成熟的有线、蜂窝网络、Wi-Fi网络管理系统,支持多网互备切换,故障自动重连等机制;
11)内置成熟的设备远程维护软件系统,支持多种VPN协议,快速对接私有化部署的MixConnect平台,一键构建PLC等设备远程维护通道;
12)支持用户二次开发;
13)支持Docker,二次开发和部署自有程序快捷;
14)Ubuntu20.04系统,支持apt包管理器;
15)支持1路DC12~48V宽压,无极性输入;
16)支持-40℃~+75℃工业环境,IP30等级防护。
系统信息 |
|
处理器 |
三核32位ARM Cortex-A7 + 32位ARM Cortex-M0,主频1.2GHz |
操作系统 |
Ubuntu20.04 (Linux-6.1.99内核或Linux-RT-6.1.99实时内核可选) |
内存 |
512MB DDR3 |
存储 |
8GB eMMC |
接口规格 |
|
以太网接口 |
2个10/100Base-T(X) RJ45电口,支持全/半双工、MDI/MDI-X自适应 |
蜂窝网接口(可选) |
天线接口:1个,SMA-K(外螺纹内孔) SIM座:Nano SIM卡槽 |
Wi-Fi+蓝牙(可选) |
天线接口:1个,RP-SMA-K(外螺纹内针) 标准:IEEE 802.11a/b/g/n + BLE 5.2 频段:2.4GHz/ 5GHz |
USB接口 |
1个Type-A USB 2.0接口(HOST) |
串行接口 |
串口类型:4个隔离RS485 连接方式:10位3.5mm间距接线端子 波特率:600bps~460800bps 隔离电压:1.5kVDC |
CAN接口 |
通道数量:2个隔离CAN 连接方式:3.5mm间距接线端子 波特率:5kbps~1000kbps 隔离电压:1.5kVDC |
DI接口 |
通道数量:4个DI输入 连接方式:3.5mm间距接线端子 额定电压:DC12V(DC5~24V) 输入类型:湿接点PNP( 逻辑电平0:无外部电源输入; 隔离保护:5kVDC(光耦隔离) |
DO接口 |
通道数量:4个DO输出 连接方式:10位3.5mm间距接线端子 输出类型:继电器输出(干接点) 输出方式:常开 额定负载:单路5A@AC250V/DC30V |
DEBUG接口 |
1个,采用Type-C USB接口,用于设备调试 |
按键 |
一键重启或恢复出厂设置 |
指示灯 |
电源指示灯、系统运行指示灯、系统错误指示灯、可编程指示灯(6个) |
电源参数 |
|
电源输入 |

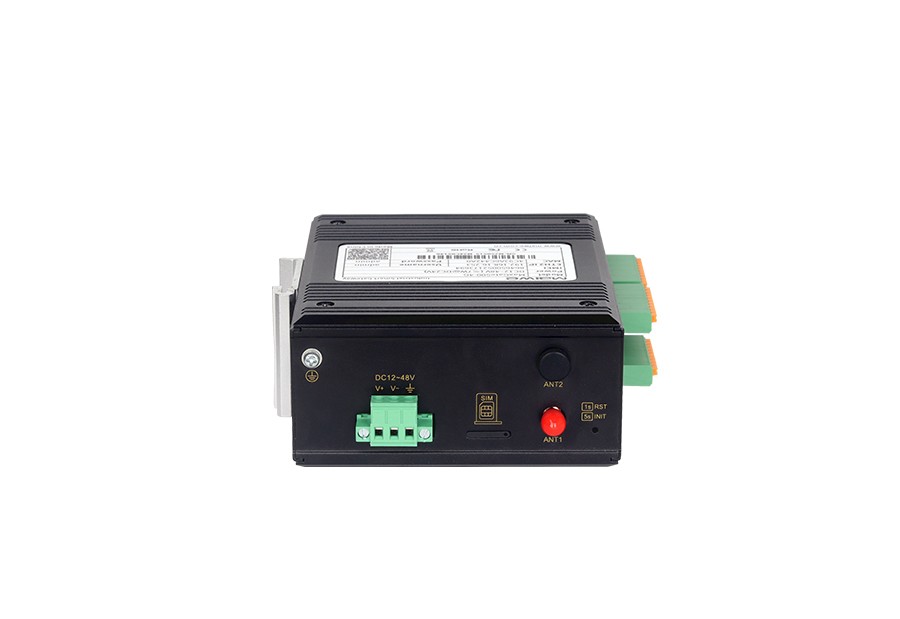

DC12~48V宽压,无极性输入 |
满载功耗 |
MaxGate500:≤3.1W@DC24V MaxGate500-W:均值≤3.7W@DC24V、峰值≤5W@DC24V MaxGate500-4G:均值≤4.1W@DC24V、峰值≤7.1W@DC24V |
连接方式 |
3位5.08mm间距带锁扣接线端子 |
机械参数 |
|
外形尺寸 |
140×54×110(mm)(不含卡轨及连接器尺寸) |
安装方式 |

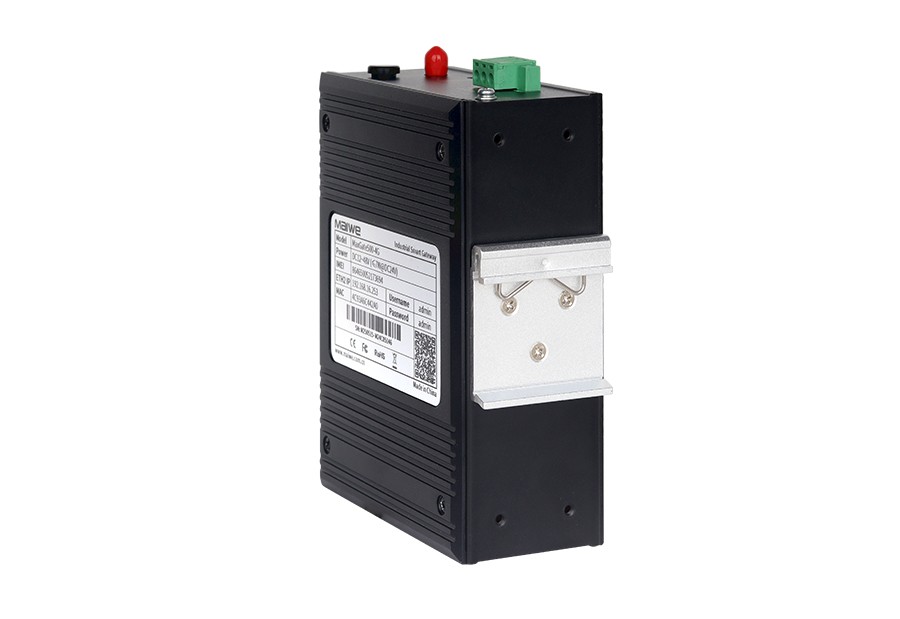

35mm标准DIN卡轨式安装 |
机壳防护 |
铝合金外壳,IP30 |
重量 |
约0.66kg(不含天线) |
工作环境 |
|
工作温度 |
-40℃~+75℃ |
存储温度 |
-40℃~+85℃ |
相对湿度 |
5%~95%(无凝露) |
行业标准 |
|
EMC |
IEC 61000-4-2(ESD):Level 4(接触放电±8kV,空气放电±15kV) IEC 61000-4-5(Surge):Level 3( 电源:共模±2kV,差模±1kV;网口:共模±4kV,差模±2kV;串口、CAN、I/O:共模±2kV,差模±1kV) IEC 61000-4-4(EFT):Level 3(电源:±2kV;通信口:±2kV) |
标准型号 |
RAM |
存储 |
蜂窝 |
Wi-Fi |
以太网 |
RS485 |
CAN |
USB |
DI |
DO |
电源范围 |
MaxGate500 |
512MB |
8GB |
/ |
/ |
2百兆电口 |
4 |
2 |
1 |
4 |
4 |
DC12~48V |
MaxGate500-W |
512MB |
8GB |
/ |
√ |
2百兆电口 |
4 |
2 |
1 |
4 |
4 |
|
MaxGate500-4G |
512MB |
8GB |
4G |
/ |
2百兆电口 |
4 |
2 |
1 |
4 |
4 |
名称 | 大小 | 类型 | 版本 | 发布日期 |
---|---|---|---|---|
MaxGate500系列 硬件安装手册 |
1.64 MB | 安装手册 | V2.0 | 2025-07-14 |
MaxGate500系列 用户手册 |
4.77 MB | 用户手册 | V2.0 | 2025-07-14 |
MaxGate500系列 规格书 |
619 KB | 产品规格书 | V2.0 | 2025-07-14 |
