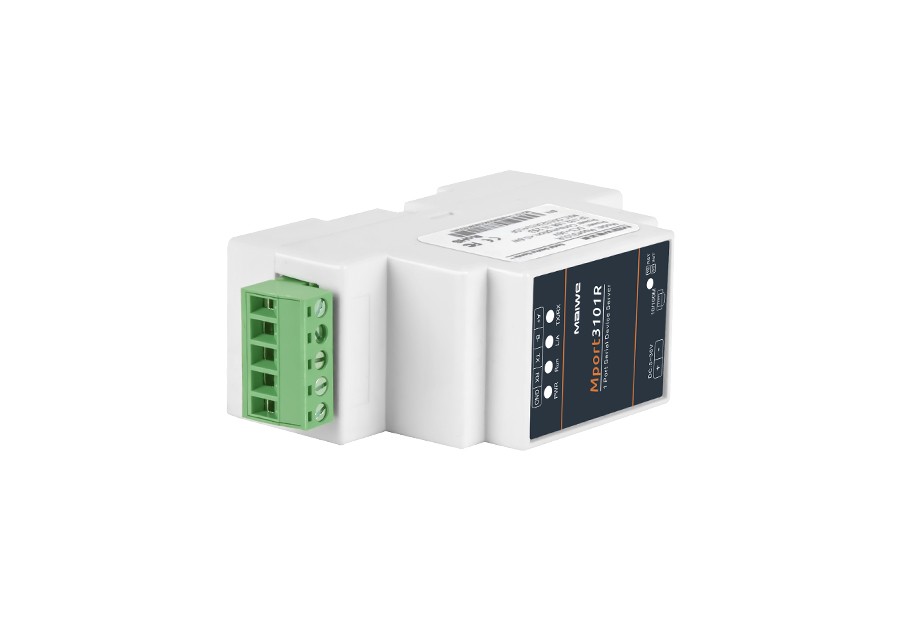

Mport3101R
1路RS232/485卡轨式以太网串口服务器

◆ 支持1路RS232/485串口转1路百兆电口,满足各种工业总线或网络现场需求;

◆ 支持串口终端设备联网,可转换UDP、TCP、Modbus、HTTPD、WebSocket等协议,支持虚拟串口;

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换,支持Modbus RTU/ASCII Over TCP透传;

◆ 外置独立硬件看门狗设计,杜绝死机;

◆ 提供工业级的直流电源DC9~36V输入,具有防反接保护;

◆ 支持-40℃~+85℃工作宽温,满足工业环境应用需求。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介

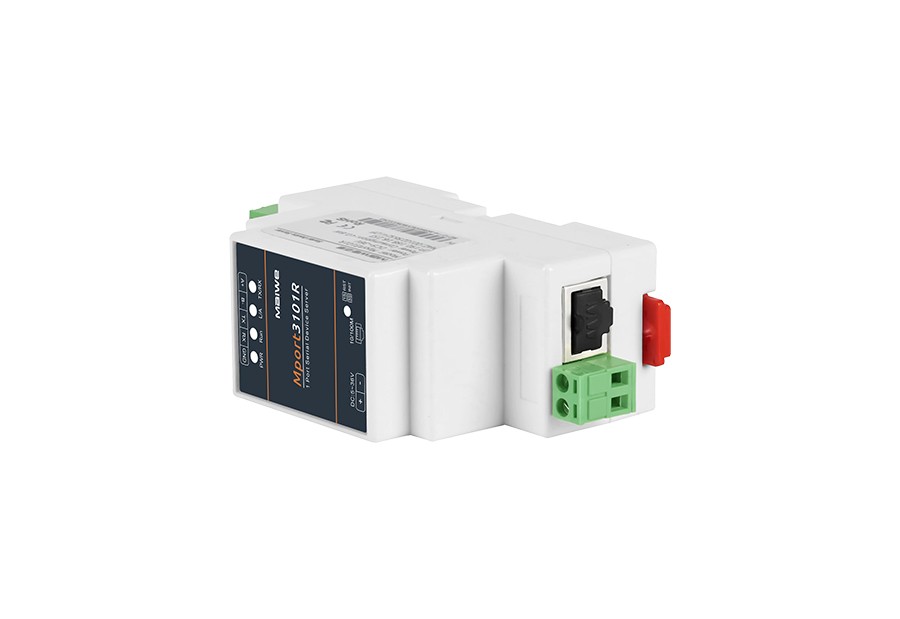

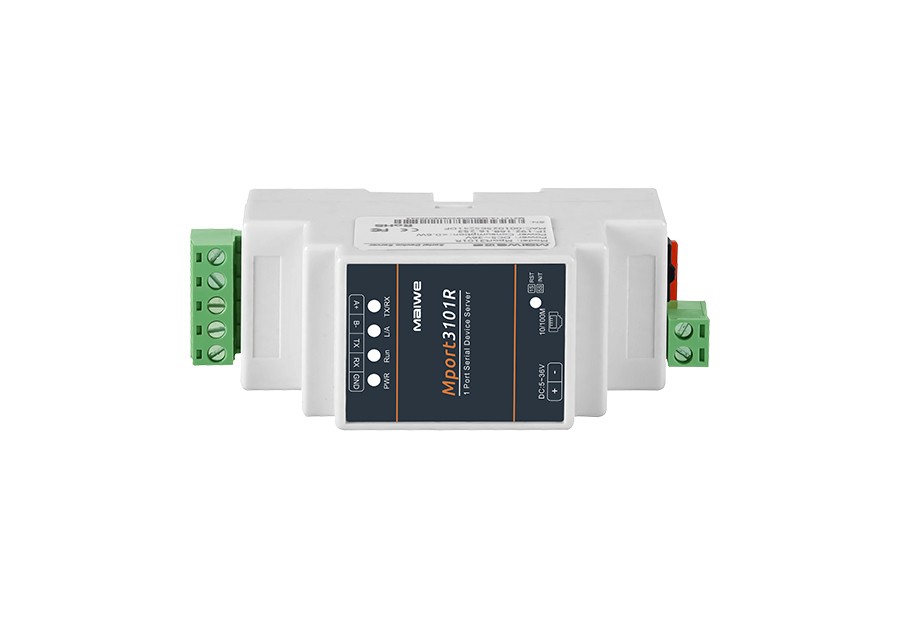

Mport3101R是一款1路RS232/485卡轨式以太网串口服务器,采用32位Arm Cortex-M7内核,主频高达400MHz,外置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护,抗干扰能力强,专为工业用户提供串口与以太网之间的数据传输。该产品支持1路RS232/485串口和1路百兆电口,它内部集成了TCP/IP协议栈,使无法上网的RS232/485设备能够方便、灵活、快捷地连接至以太网,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。



迈威通信的工业级以太网串口服务器支持WEB配置多种网管功能,如串口/网络工作模式、DNS、网络日志、串口重启、系统管理等;支持UDP / UDP Multicast、TCP Client/Server、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、RealCOM_MCP/CCP/MW、Pair Connection Master/Slave、HTTPD Client、WebSocket Client等多种转换模式,实现串口转以太网或Modbus TCP协议。在核心器件上,产品采用工业级品质设计方案,具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点,可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业,用于远程的现场数据采集、远程监控、现场控制等,是工业物联网发展必不可少的工业通信产品。





产品特点



1)采用32位ARM Cortex-M7内核,运行频率高达400MHz;

2)串口支持600bps~460800bps波特率可选;

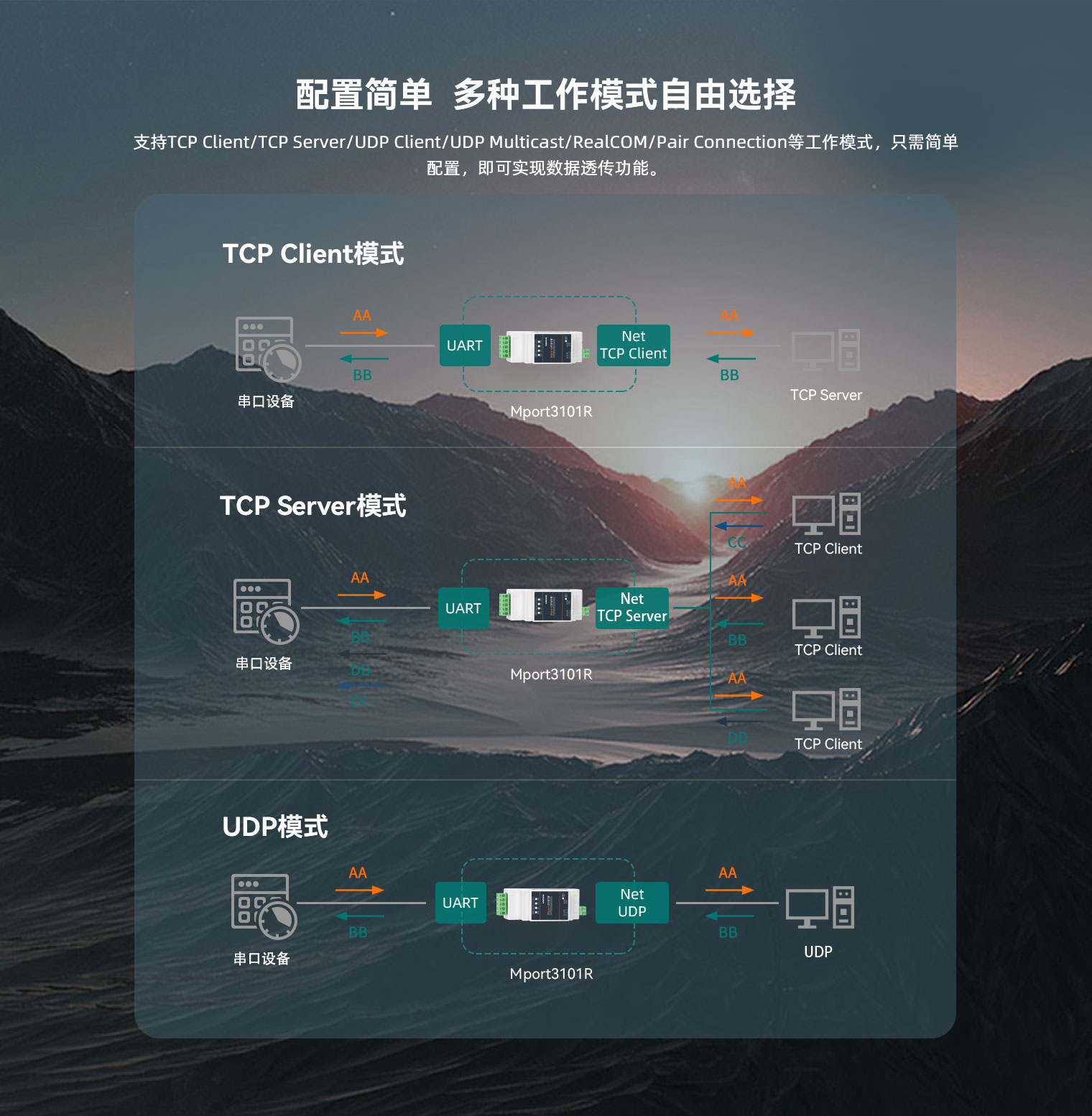

3)支持UDP / UDP Multicast模式,通过UDP协议可实现点对点、点对多或多对多通信,快速高效;

4)支持TCP Client/Server模式,通过TCP协议建立会话连接,TCP Client支持至多4路会话连接,TCP Server支持至多8路会话连接,支持RFC2217指令动态修改串口波特率等通信参数;

5)支持Pair Connection Master/Slave模式,设备可以成对使用,操作简单;

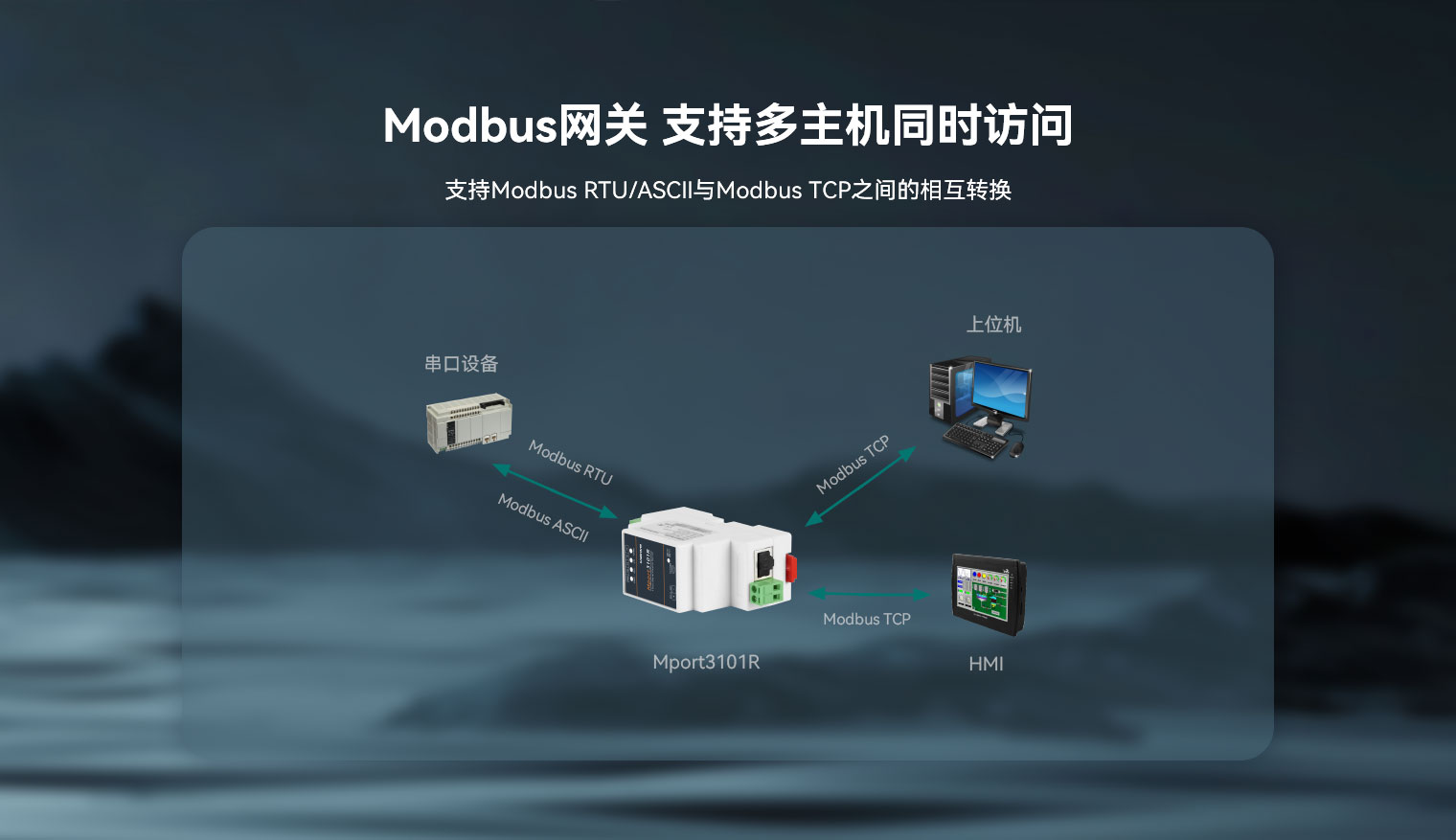

6)支持Modbus RTU/ASCII Master/Slave模式,实现Modbus TCP与Modbus RTU/ASCII协议转换;

7)支持Modbus从机预读取,单口自动学习至多32条RTU或16条ASCII指令,实现快速响应;

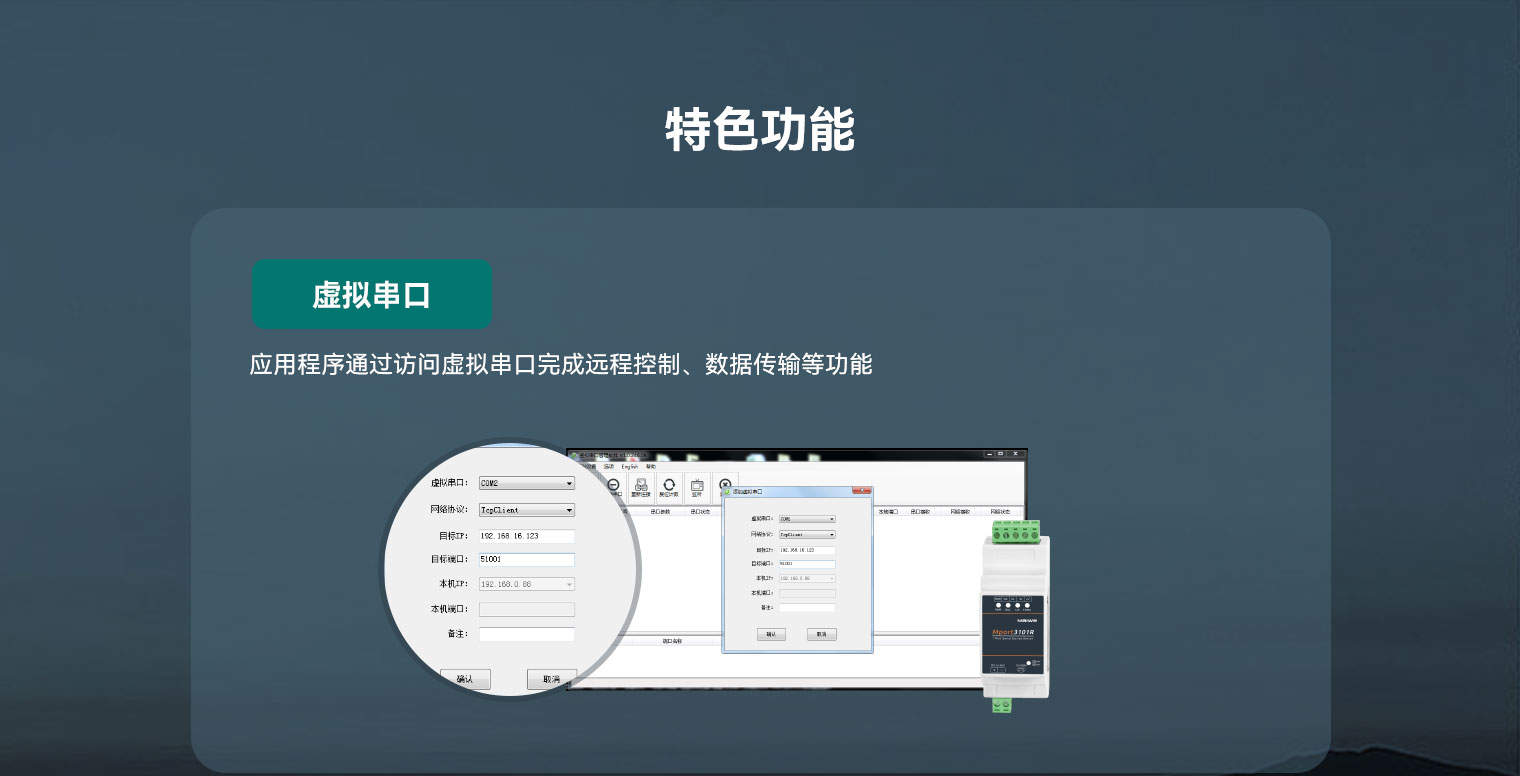

8)支持RealCOM_MCP/CCP/MW模式,映射网络为本地COM,无缝连接;

9)支持HTTPD Client模式,可与HTTPD服务器进行GET或POST操作;

10)支持WebSocket Client模式,可与WebSocket服务器进行双向通信;

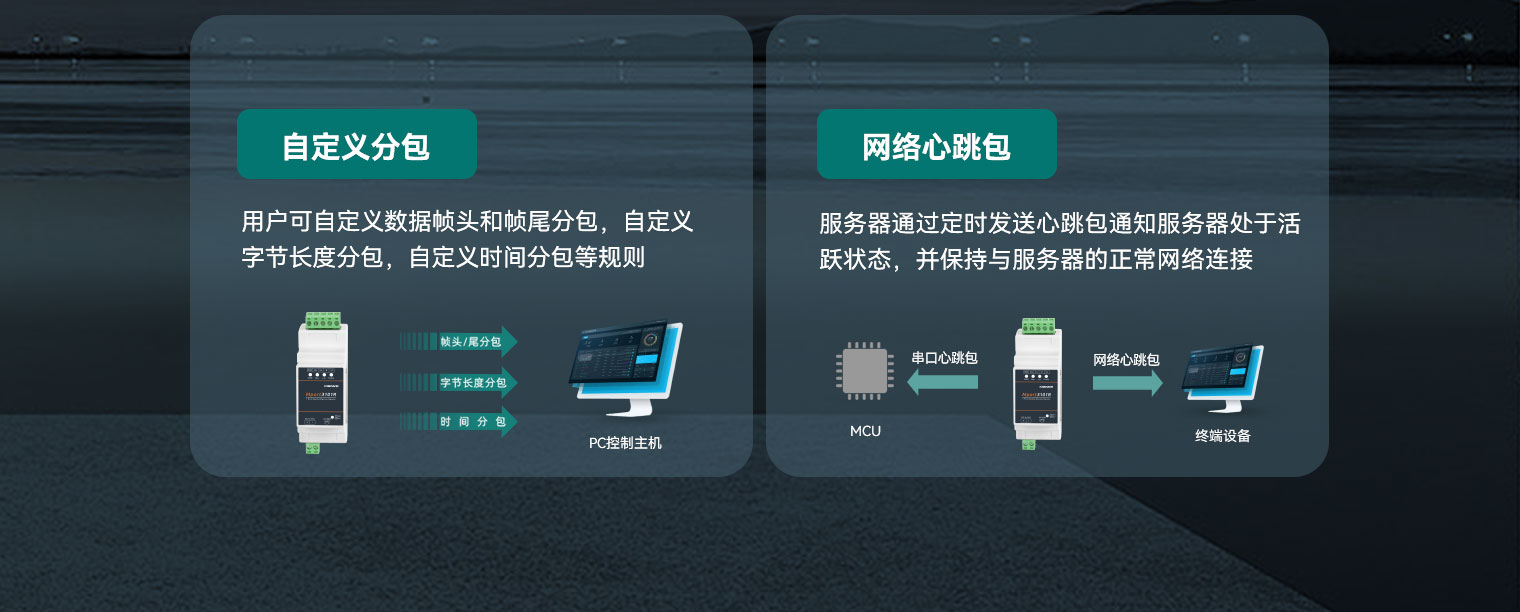

11)支持多种分包机制,根据数据长度或时间将串口数据转换为以太网数据包,满足不同网络实时性需求;

12)支持注册包与心跳包,实现连接验证与连接状态检测;

13)支持Modbus虚拟ID,将Modbus从机真实ID映射为虚拟ID进行数据通信,避免从机ID重复;

14)支持串口通信参数、工作模式、发送与接收帧数统计。

软件功能

网络协议

IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、RFC2217

IP获取方式

静态IP / DHCP

域名解析

支持

用户配置

网页配置

简单透传方式

UDP/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection

Modbus

Modbus RTU /ASCII转Modbus TCP

串口打包机制

时间和长度可设置;默认值根据波特率变化;最大打包长度1460bytes

TCP Server连接

单串口支持最多8路TCP Client连接

网络缓存

发送:16Kbyte;接收:16Kbyte

串口缓存

发送:1.5Kbyte;接收:1.5Kbyte

心跳包

支持TCP Keepalive机制,自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

HTTPD Client

支持

WebSocket Client

支持

RealCOM

支持迈威、Moxa、康海等工作模式

平均传输延时

<10ms

配套软件

网管配置工具、虚拟串口软件、MixView、MaxView

接口规格

百兆电口

1路10/100Base-T(X)自适应百兆RJ45电口,全/半双工、MDI/ MDI-X自适应

串口

串口类型:1路RS232/485

连接方式:5位5.08mm间距接线端子

波特率:600bps~460800bps

数据位:7bit、8bit

停止位:1bit、2bit

校验位:None、Odd、Even

按键

一键重启或恢复出厂设置按键

指示灯

电源指示灯、运行指示灯、以太网接口指示灯、串口发送/接收数据指示灯

电源参数

电源输入

DC9~36V

满载功耗

<0.8W@DC12V

连接方式

2位5.08mm间距接线端子

机械参数

外形尺寸

87.5×36.5×58.7 (mm)(不含卡轨)

安装方式

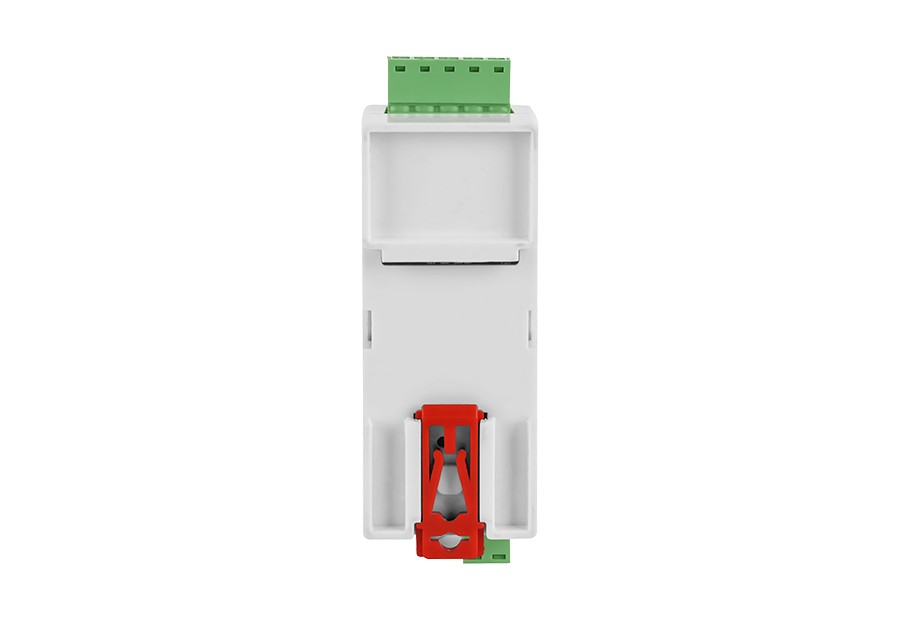

35mm标准DIN卡轨式安装

机壳防护

IP40

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%(无凝露)

行业标准

EMC

IEC 61000-4-2(ESD):接触放电±4kV,空气放电±4kV

IEC 61000-4-5(Surge): 电源:差模±2kV;RS485:差模±2kV;网口:差模±2kV

IEC 61000-4-4(EFT):电源:±0.5kV;通信口:±0.5kV

标准型号

百兆电口

RS232/485

电源范围

Mport3101R

1

1

DC9~36V
