二层网管型工业以太网交换机

首页 > 产品中心 > 工业交换机 > 工业以太网交换机 > 二层网管型工业以太网交换机

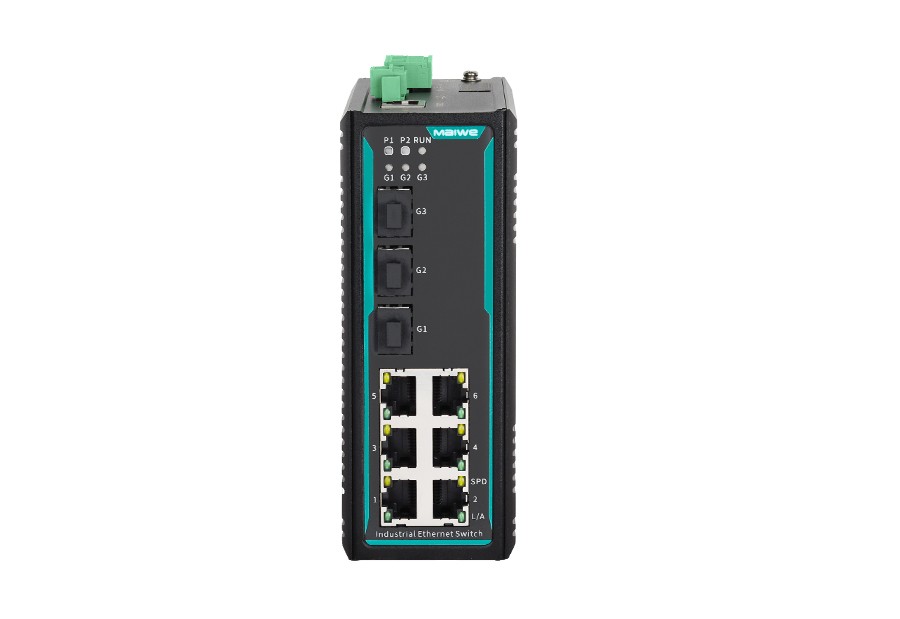

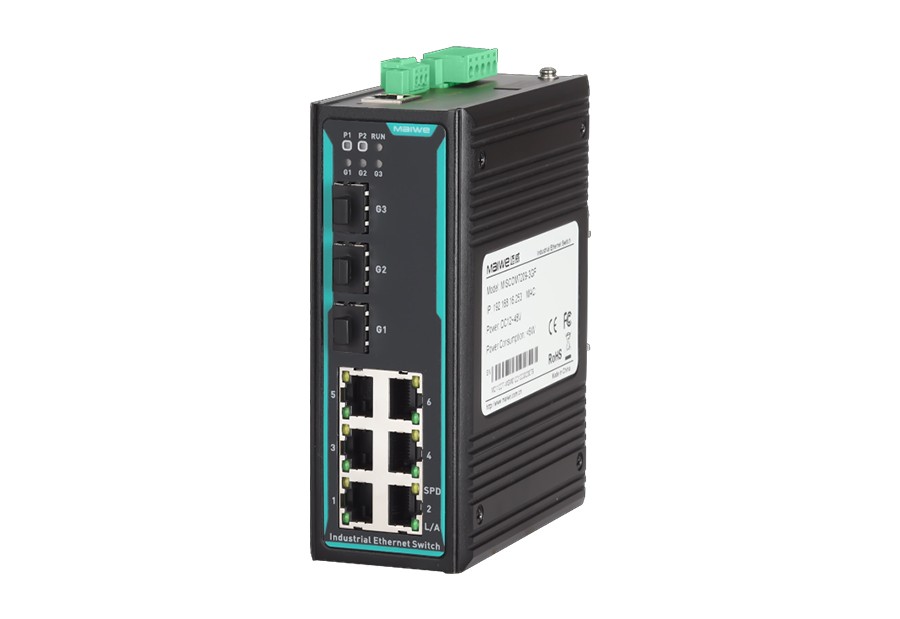

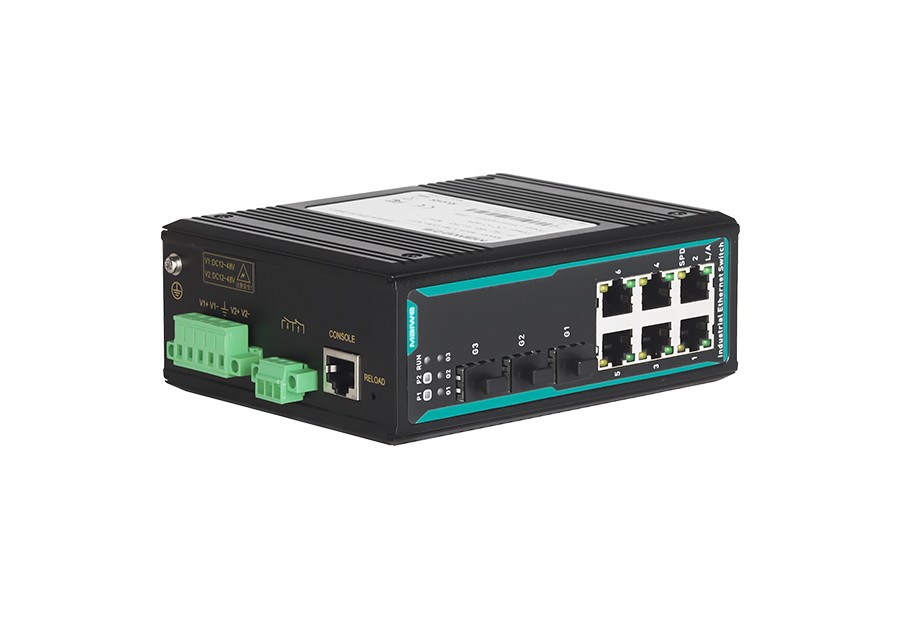

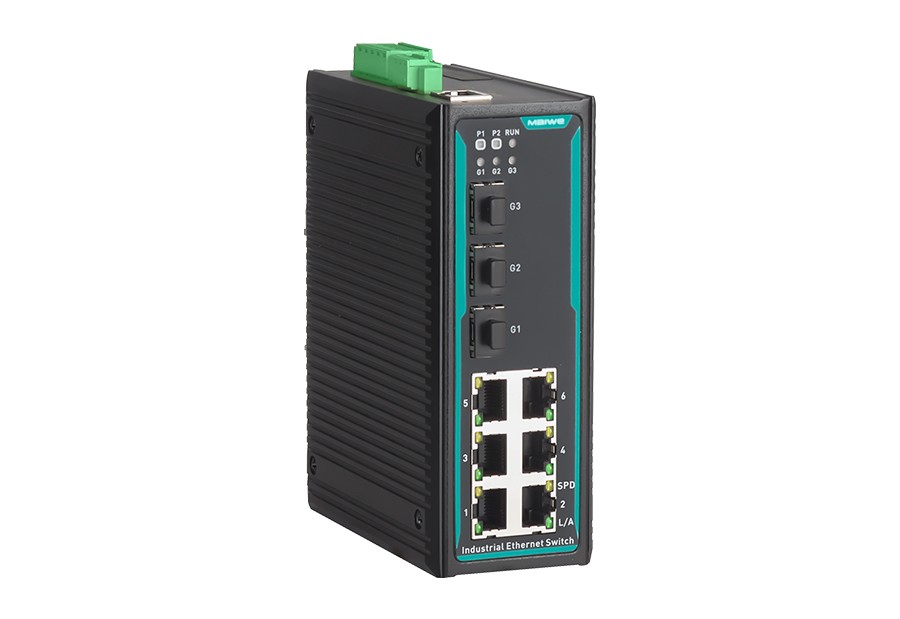

MISCOM7209-3GF
9口二层千兆网管型卡轨式工业以太网交换机

◆ 支持3路千兆SFP插槽和6路百兆电口，为用户提供灵活的组网方式；

◆ 支持MW-Ringv1/v2、ERPS、STP/RSTP等环网冗余协议，提高网络可靠性；

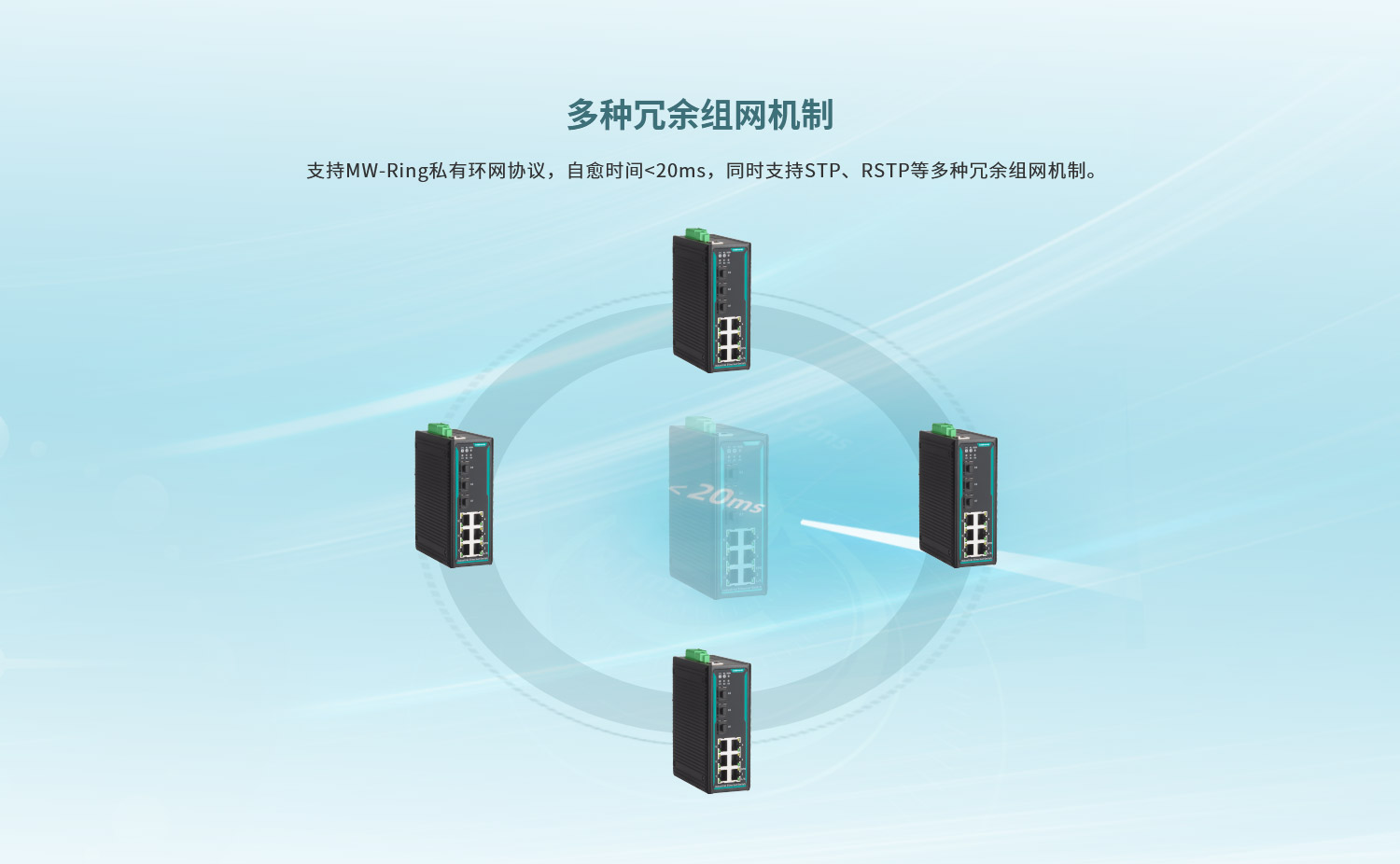

◆ 小于20ms的快速环网冗余（MW-Ringv1/v2），增强了系统通信的可靠性；

◆ 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC9~60V电源输入可选，双输入支持电源冗余；

◆ 高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MISCOM7209-3GF系列是迈威通信的二层千兆网管型卡轨式工业以太网交换机，支持3个千兆SFP插槽和6个百兆电口，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，35mm标准DIN卡轨式安装，高强度铝合金外壳，坚固耐用，无风扇外壳散热，-40℃~+85℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。



MISCOM7209-3GF系列支持WEB网管功能和多种网络协议，如MW-Ringv1/v2、ERPS、STP/RSTP、VLAN、LACP、LLDP、SNMPv1/v2c/v3、QoS、802.1X、IGMP Snooping、WEB访问控制、静态汇聚、端口镜像、静态MAC地址绑定、网络诊断、Email日志、告警、SNTP、系统日志和系统在线升级等，可以提高网络的性能、可靠性和安全性，满足各种复杂网络的需求。产品通过严格的功能、高低温、安规与EMC等测试，满足复杂的网络和严酷的工业环境应用需求，可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。





产品特点



1）支持广播、组播和未知单播报文的速率限制，广播与组播数据包风暴检测，防止网络风暴；

2）支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞；

3）支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性；

4）支持IGMP Snooping，建立二层组播转发表，减少组播数据在网络中的广播，节省网络资源；

5）支持LLDP链路层发现协议，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位；

6）支持ERPS以太网多环保护技术，提供多环组网，进行链路备份，实现快速收敛，提高网络稳定性；

7）支持链路静态汇聚和LACP动态汇聚，可以增加传输带宽和提高链路可靠性；

8）支持RSTP生成树协议，兼容STP协议，可消除网络环路，提高网络可靠性；

9）支持WEB控制，HTTP、HTTPS协议访问控制，登录IP地址限制；

10）支持802.1X端口认证，对接入用户进行身份验证，提供本地和RADIUS登录认证；

11）支持SNMPv1/v2c/v3集中管理和SNMPv1/v2c/v3 TRAP信息；

12）支持告警功能，包含双电源掉电、网络风暴、端口掉线等告警；

13）支持端口统计，对发送和接收的不同类型的数据帧进行计数，实现对端口流量的监控；

14）支持端口镜像，可采集端口入口与出口的数据，用于网络检测和故障管理；

15）支持系统日志信息记录、下载与分类，可输出到WEB页面、日志主机与控制台进行显示。

软件功能

交换功能

支持端口配置、速率配置、风暴检测、端口汇聚、LACP、端口统计

支持802.1Q VLAN

支持MAC地址老化、静态MAC地址绑定

冗余技术

支持MW-Ringv1/v2私有环网技术

支持ERPS

支持RSTP，兼容STP

组播技术

支持IGMP Snooping

支持静态组播MAC地址绑定

安全管理

支持WEB访问控制

支持802.1X端口认证

支持告警、Email日志

管理与维护

支持QoS、SNMP v1/v2c/v3、SNMPv1/v2c/v3 TRAP、LLDP

支持端口镜像、Ping

支持用户权限管理、系统日志、本地/网络时间同步、夏令时

支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载

支持MW-NMPv2、MixView、MaxView管理

交换性能

交换方式

存储转发

背板带宽

7.6Gbps

缓存大小

1Mbit

MAC地址表

8K

接口规格

千兆光口

3路1000Base-X千兆SFP插槽

百兆电口

6路10/100Base-T(X)自适应百兆电口，支持全/半双工、MDI/ MDI-X自适应

继电器

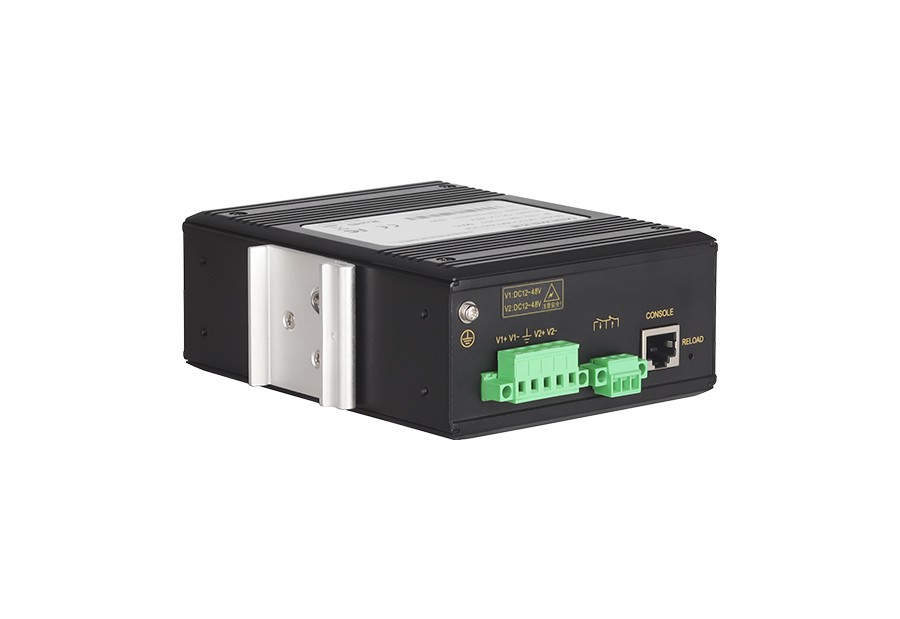

1路继电器告警输出，3位3.81mm间距带锁扣接线端子

CONSOLE

1路CONSOLE口，RS232信号RJ45口，用于设备调试

指示灯

电源指示灯、运行指示灯、接口指示灯、电口速率指示灯

电源参数

电源输入

直流机型：DC9~60V，双电源冗余，无极性

交流机型：AC85~264V / DC110~370V

满载功耗

＜6W@DC24V

连接方式

5位5.08mm间距带锁扣接线端子

机械参数

外形尺寸

140×54×110(mm)（不含卡轨）

安装方式

35mm标准DIN卡轨式安装

机壳防护

IP40

重量

约0.61kg

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4

IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷

IEC 61000-4-4（EFT）：Level 4

标准型号

千兆光口

百兆电口

电源范围

MISCOM7209-3GF

3

6

双路DC9~60V

MISCOM7209-3GF-AD220

3

6

AC85~264V或DC110~370V
