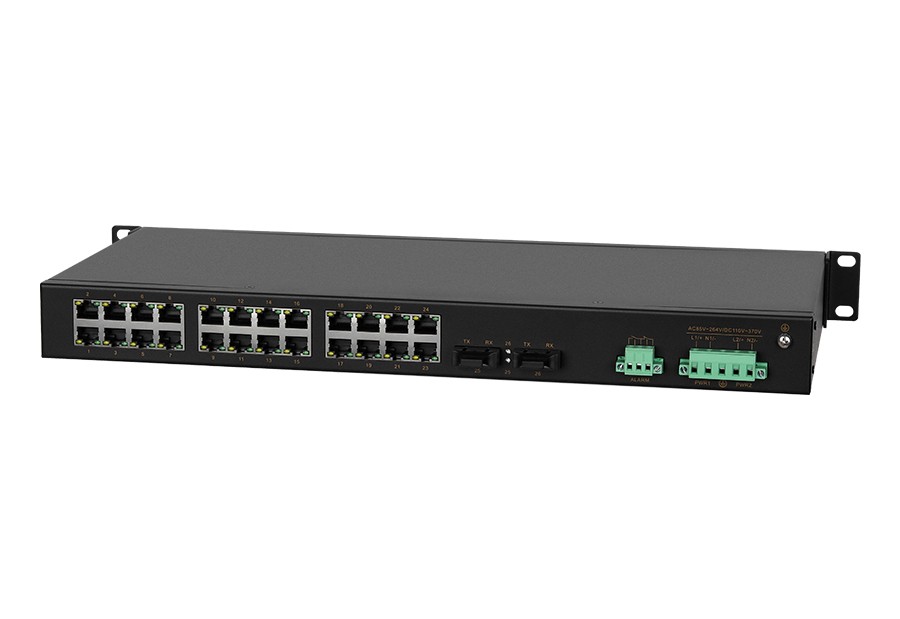

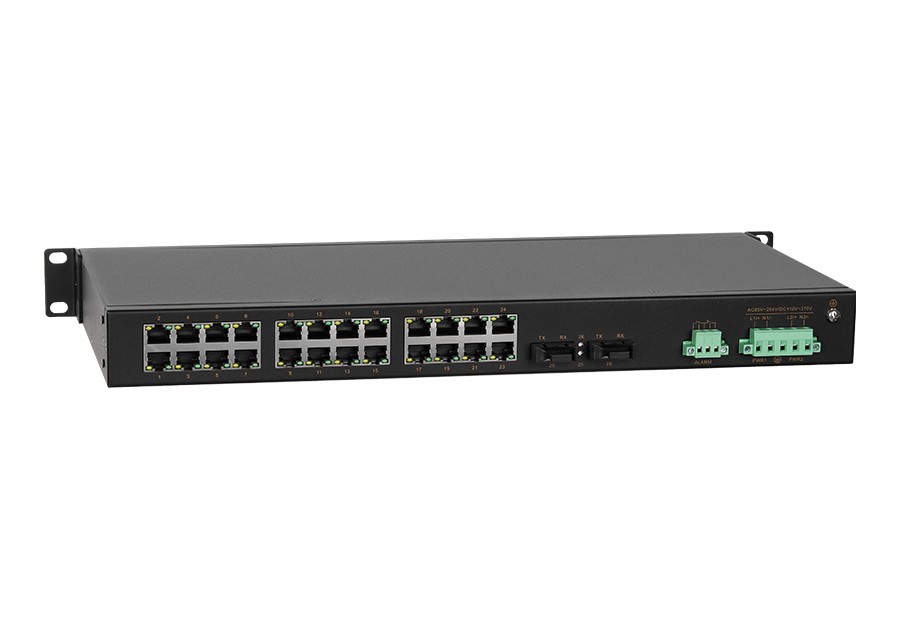

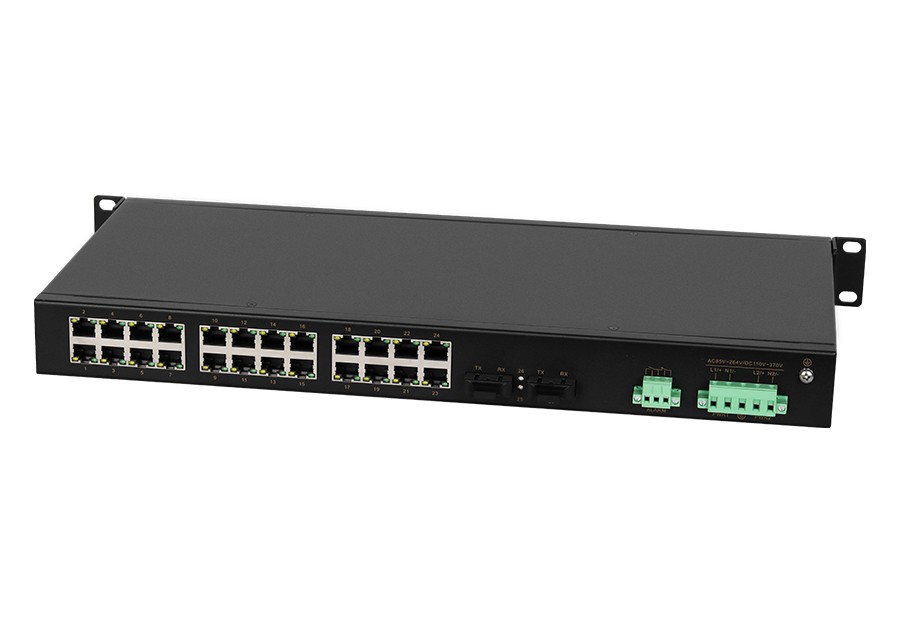

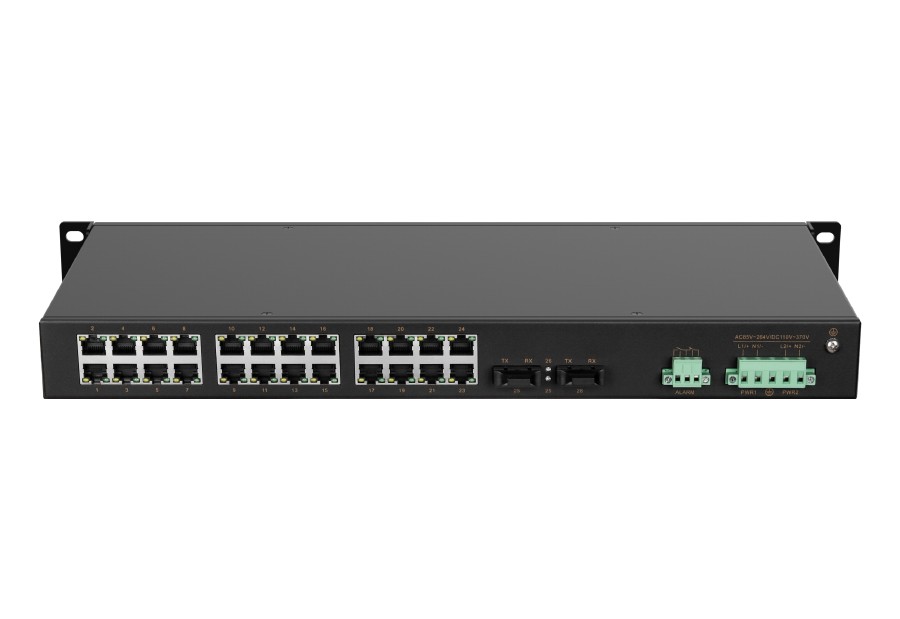

◆ 提供26个百兆端口,支持2个百兆光+24个百兆电接口;
◆ 百兆电口10/100M自适应,全/半双工,MDI/MDIX自适应模式;

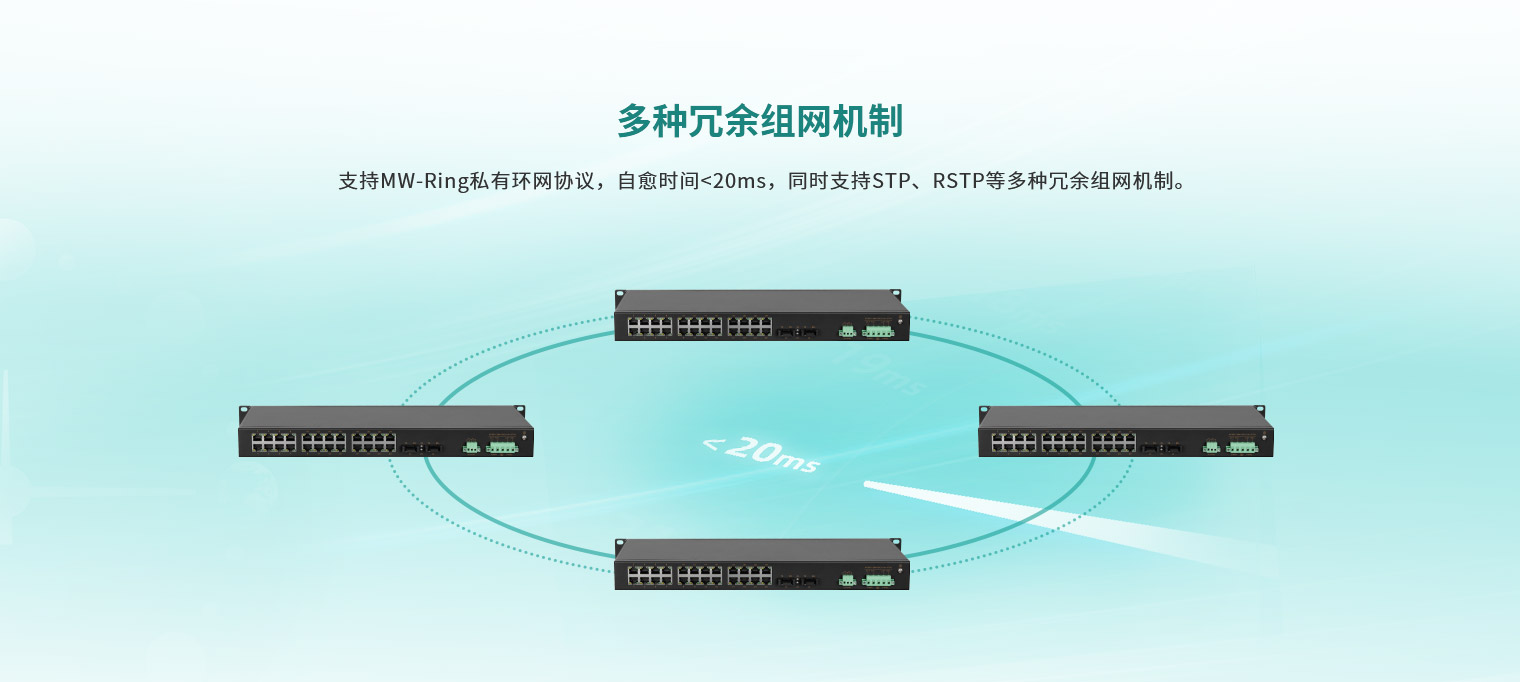

◆ 小于20ms的快速光纤环网冗余(MW-Ring),增强了系统通信的可靠性;
◆ 支持基于端口、IEEE802.1P和ToS/DiffServe的QoS,提高通信质量;
◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳散热,持久耐用,稳定可靠;
◆ -40℃~75℃工作温度,满足恶劣工业环境应用要求。
交换方式 |
存储转发 |
背板带宽 |
12.8Gbps |
百兆光口 |
2个100Base-FX端口 |
百兆电口 |
24个10Base-T/100Base-TX端口 |
电口参数 |
物理接口:RJ-45带屏蔽 RJ-45端口:10Base-T/100Base-TX,支持自动协商功能 接口标准:符合IEEE802.3标准 传输距离:100米 |
光口参数 |
发光功率:>-12dBm(单模) >-17dBm(多模) 收光灵敏度:<-38dBm(单模) <-35dBm(多模) 波长:1310nm(单模) 1550nm(单模) 1310 nm(多模) 连接器类型:SC/FC/ST 传输距离:20~80Km(单模) <5Km(多模) 传输速率:125Mbps |
电源参数 |
输入电压:AC85~264V或DC110~370V 输入功耗:<9W(满载) 过流保护:内置 |
机械参数 |
物理尺寸(宽×高×深):482.6mm×44mm×210mm(含挂耳) 安装方式:标准19英寸1U机架式安装 散热形式:铝合金单肋形机箱表面散热,无风机 出线形式:前后都可以 机壳防护:IP40 |
工作环境 |
工作温度:-40℃~+75℃ 存储温度:-40℃~+85℃ 湿 度:5%~95%(无凝露) |
行业标准 |
EMC标准 IEC61000-4-2(ESD),Level4 IEC61000-4-5(Surge),Level4※⽹⼝⽀持6KV防雷 IEC61000-4-4(EFT),Level4 |
型号 |
百兆光口 |
百兆电口 |
电源 |
MISCOM6026-2F(M/S)-AD220 |
2 |
24 |
单路AC/DC220V |
MISCOM6026-2F(M/S)-2AD220 |
2 |
24 |
双路AC/DC220V |
