二层网管型工业以太网交换机

首页 > 产品中心 > 工业交换机 > 工业以太网交换机 > 二层网管型工业以太网交换机

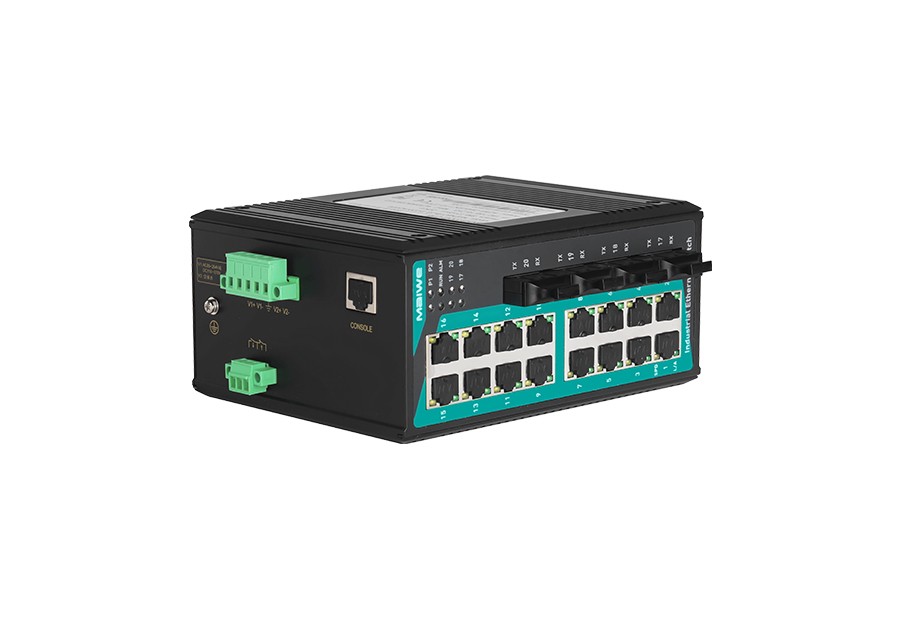

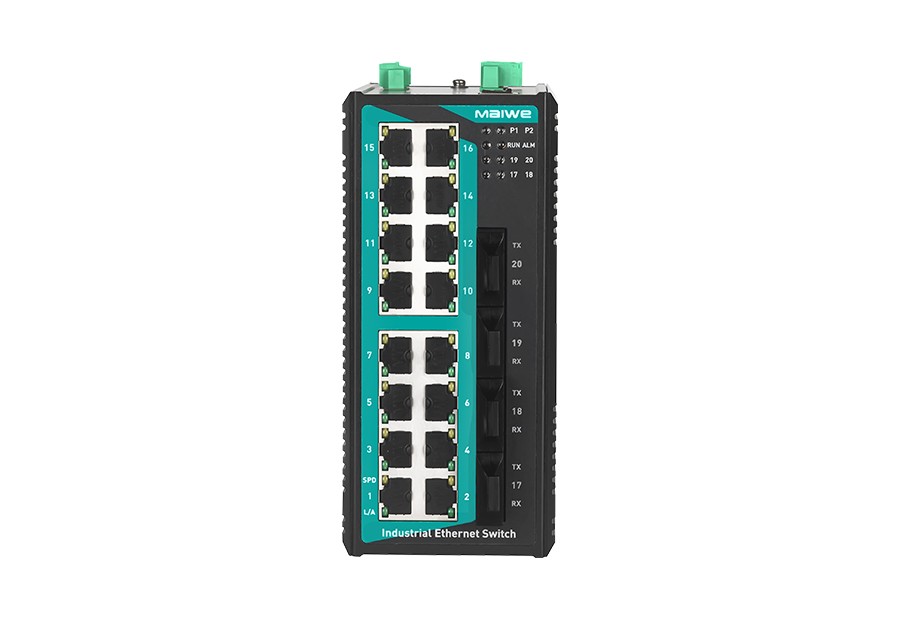

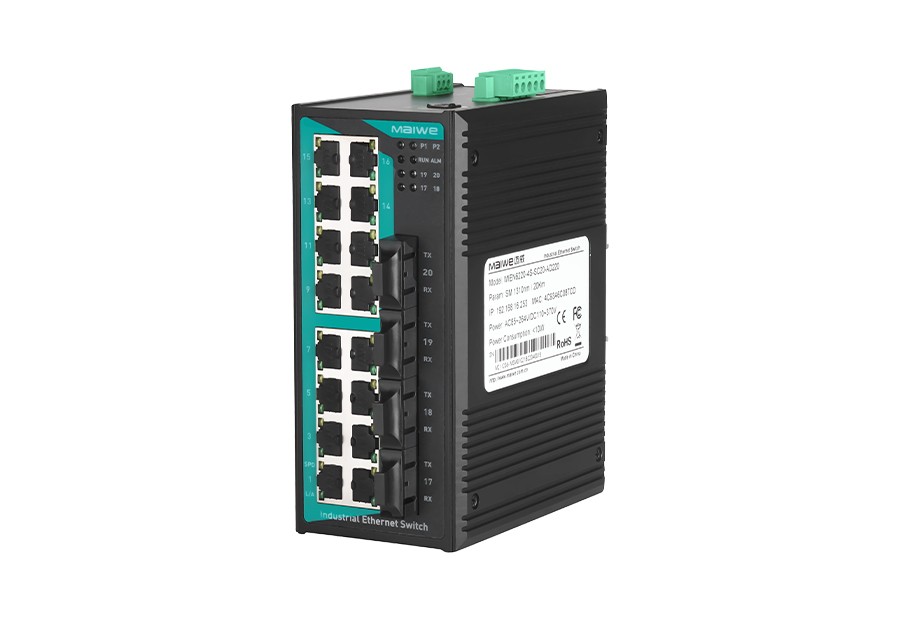

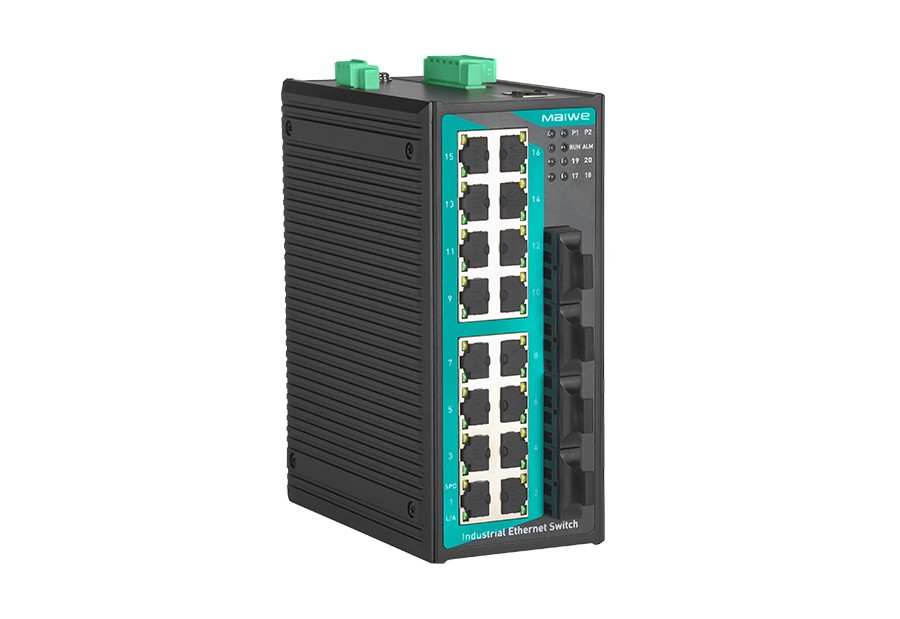

MISCOM6220-4F
20口二层百兆网管型卡轨式工业以太网交换机

◆ 支持16路百兆电口和4路百兆光口，为用户提供灵活的组网方式；

◆ 支持MW-Ring、ERPS、STP/RSTP等环网冗余协议，提高网络可靠性；

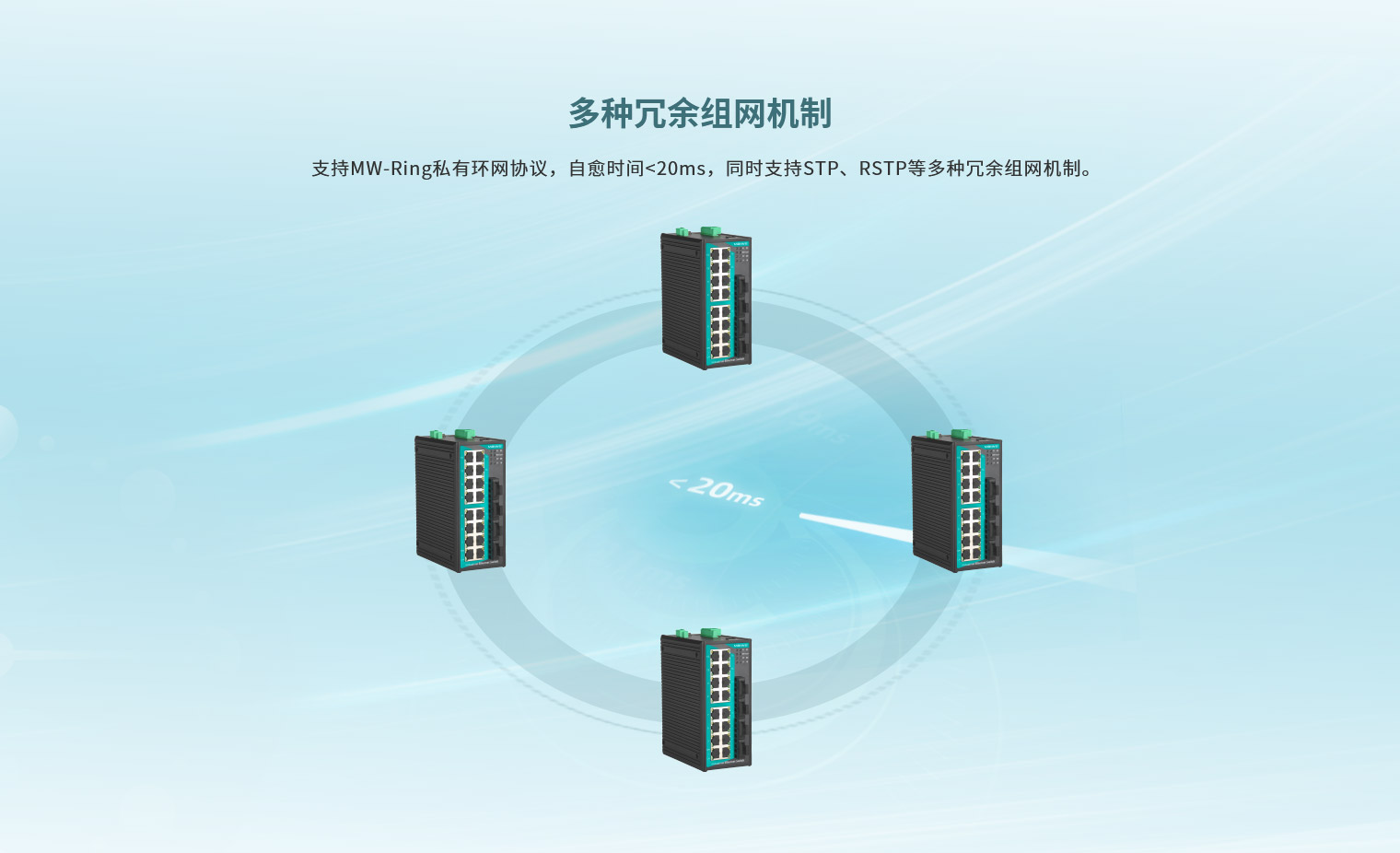

◆ 小于20ms的快速环网冗余(MW- Ring)，增强了系统通信的可靠性；

◆ 支持QoS服务质量，基于802.1P/ DSCP /端口的优先级映射，提高通信质量；

◆ 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC 9~60V电源输入可选，双输入支持电源冗余；

◆ 高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MISCOM6220-4F系列是迈威通信的二层网管型卡轨式工业以太网交换机，支持4个百兆光口和16个百兆电口，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑百兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，35mm标准DIN卡轨式安装，高强度铝合金外壳，坚固耐用，无风扇高效散热，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。



MISCOM6220-4F系列可以通过WEB管理或SNMP网管，同时提供MW-Ring、ERPS、STP/RSTP、VLAN、LACP、LLDP、RMON、ACL、QoS服务质量（Quality of Service）、802.1X、IGMP Snooping、WEB/ TELNET/ SSH控制、端口汇聚、端口镜像、静态MAC地址转发表、网络诊断功能、环回检测、Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品可广泛适用于综合能源、智慧城市、智能交通、智慧工厂、工业自动化等工业领域。





产品特点



1）支持广播、未知组播和未知单播报文的速率限制，广播与组播数据包风暴检测，防止广播风暴；

2）支持链路静态汇聚和动态汇聚，可以增加传输带宽和提高链路可靠性；

3）支持端口镜像，可采集端口入口与出口的数据，用于网络检测和故障管理；

4）支持端口统计，对发送和接收的不同类型的数据帧进行计数，实现对端口流量的监控；

5）支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性；

6）支持MAC地址表与老化时间限制，静态单播/组播MAC地址与接口绑定，保证合法用户的使用；

7）支持IGMP Snooping，建立二层组播转发表，减少组播数据在网络中的广播，节省网络资源；

8）支持LLDP链路层发现协议，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位；

9）支持ERPS以太网多环保护技术，提供多环组网，进行链路备份，实现快速收敛，提高网络稳定性；

10）支持RSTP生成树协议，兼容STP协议，可消除网络环路，提高网络可靠性；

11）支持WEB控制，HTTP、HTTPS协议访问控制，登录IP地址限制；

12）支持TELNET、SSH访问控制，SSH可提供安全的远程登录，保证数据的完整性和可靠性；

13）支持SNMPv1/v2c/v3集中管理和SNMPv1/v2c/v3 TRAP信息，支持国网标准TRAP；

14）支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞；

15）支持ACL访问控制列表，基于源/目的IP与MAC地址，对TCP/ UDP/ ICMP/ IGMP等报文进行过滤；

16）支持802.1X端口认证，对接入用户进行身份验证，提供本地和RADIUS登录认证；

17）支持RMON远程网络监视，对各种类型数据帧进行统计和告警，可用于网络管理系统远程监控和管理；

18）支持继电器告警方式，包含网络风暴、双电源掉电、端口掉线等告警信息；

19）支持环回检测，防止网络成环引发网络风暴；

20）支持观察员与管理员，用户权限分级管理；

21）支持系统日志记录WEB、LINK、CONFIG、AUTH、STORM、RING、SNMP、SYS等日志信息，支持日志主机远程监控。

软件功能

交换功能

支持端口配置，如端口速率、双工模式、流量控制、最大传输单元等

支持802.1Q VLAN、端口隔离

支持端口限速、风暴抑制、风暴检测、静态端口汇聚、LACP

支持MAC地址老化、静态单播MAC地址绑定

冗余技术

支持MW-Ring/ MW-RingV2私有环网技术

支持ERPS

支持RSTP，兼容STP

组播技术

支持IGMP Snooping

支持静态组播MAC地址绑定

安全管理

支持WEB、TELENT、SSH控制

支持ACL，对L2-L4层数据过滤

支持802.1X端口认证

支持继电器告警、Email日志

支持环回检测

管理与维护

支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制

支持SNMP v1/v2c/v3、LLDP、RMON，支持私有MIB和Trap

支持端口镜像、Ping

支持用户权限管理、系统日志、SNTP客户端

支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载

支持统一上位机软件管理

交换性能

交换方式

存储转发

背板带宽

12.8Gbps

缓存大小

4.1Mbit

MAC地址表

8K

接口规格

百兆光口

4路100Base-FX百兆光口，支持单模/多模、SC/FC/ST、波长、传输距离可选

百兆电口

16路10/100Base-T(X)自适应百兆电口，支持全/半双工、MDI/ MDI-X自适应

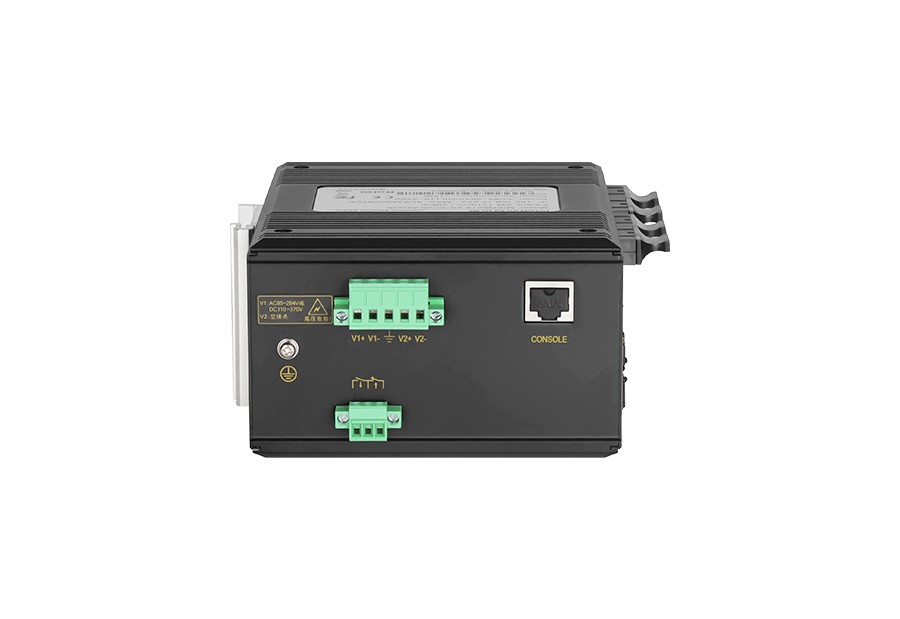

继电器

1路继电器告警输出，3.81mm间距3PIN带锁扣接线端子

CONSOLE

1路CONSOLE口，RS232信号RJ45口，用于设备调试与命令行配置

指示灯

电源指示灯、运行指示灯、告警指示灯、接口指示灯、电口速率指示灯

电源参数

电源输入

直流机型：DC9~60V，双电源冗余、防反接

交流机型：AC85~264V / DC110~370V

满载功耗

＜12W@DC24V

连接方式

5位5.08mm间距带锁扣接线端子

电源保护

内置过流保护

机械参数

外形尺寸

160×74×122(mm)（不含卡轨）

安装方式

35mm标准DIN卡轨式安装

机壳防护

IP40

重量

约1.2kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4

IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷

IEC 61000-4-4（EFT）：Level 4

标准型号

百兆光口

百兆电口

电源范围

MISCOM6220-4F

4

16

双路DC9~60V

MISCOM6220-4F-AD220

4

16

AC85~264V / DC110~370V
相关文档
名称 大小 类型 版本 发布日期

MISCOM6220-4F 硬件安装手册

下载
 		2.17 MB 安装手册 V2.2 2024-05-16

MISCOM6220-4F 规格书

下载
 		616 KB 产品规格书 V1.1 2024-05-16

交换机配置手册

下载
 		5.75 MB 用户手册 V3.7 2024-05-30
  • 名称
    MISCOM6220-4F 硬件安装手册下载
    大小
    2.17 MB
    类型
    安装手册
    版本
    V2.2
    发布日期
    2024-05-16
  • 名称
    MISCOM6220-4F 规格书下载
    大小
    616 KB
    类型
    产品规格书
    版本
    V1.1
    发布日期
    2024-05-16
  • 名称
    交换机配置手册下载
    大小
    5.75 MB
    类型
    用户手册
    版本
    V3.7
    发布日期
    2024-05-30
支持软件
名称 大小 类型 版本 发布日期

MwView网络管理软件

下载
 		54.4 MB 软件驱动 V6.1 2023-05-06
  • 名称
    MwView网络管理软件下载
    大小
    54.4 MB
    类型
    软件驱动
    版本
    V6.1
    发布日期
    2023-05-06
