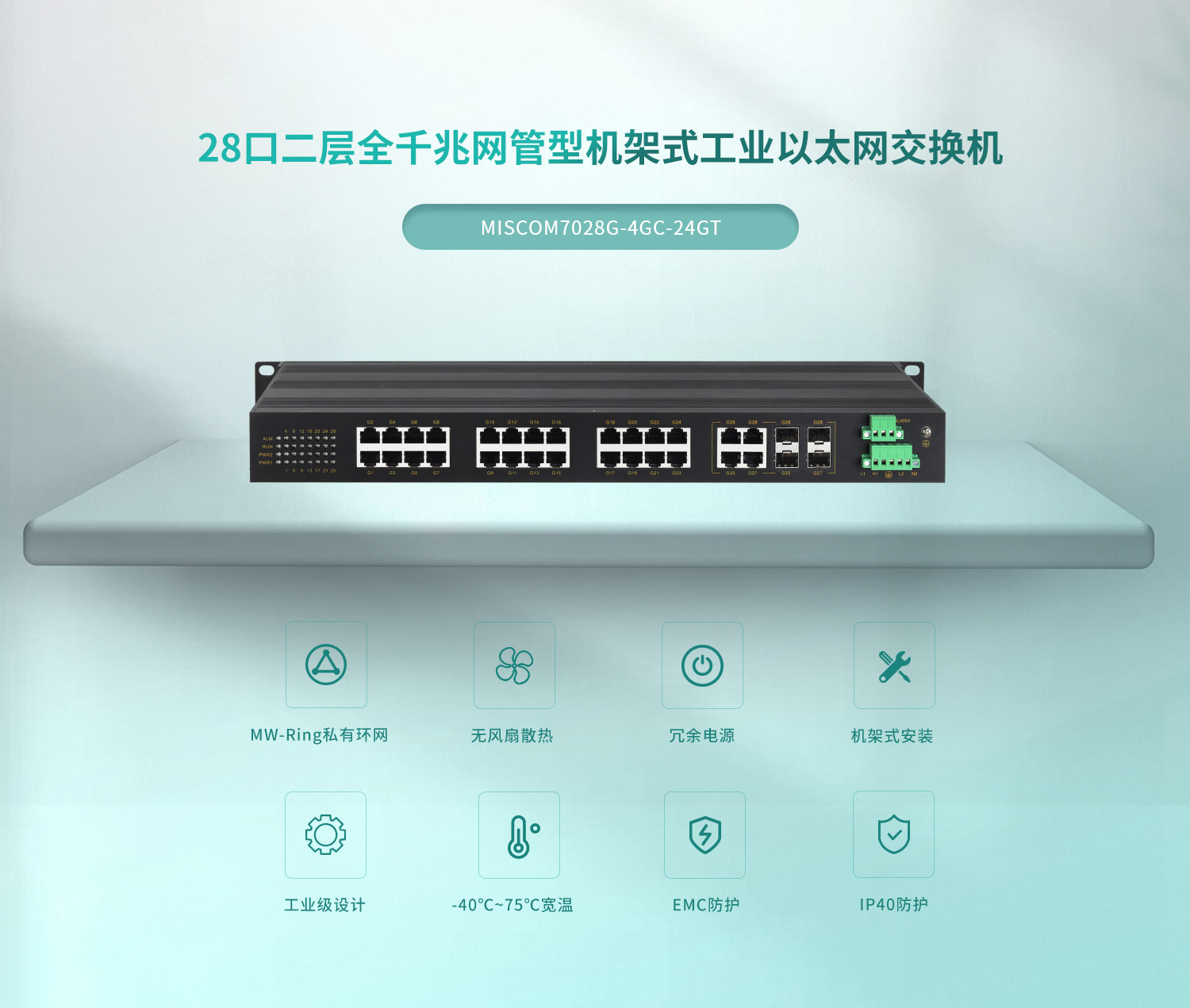

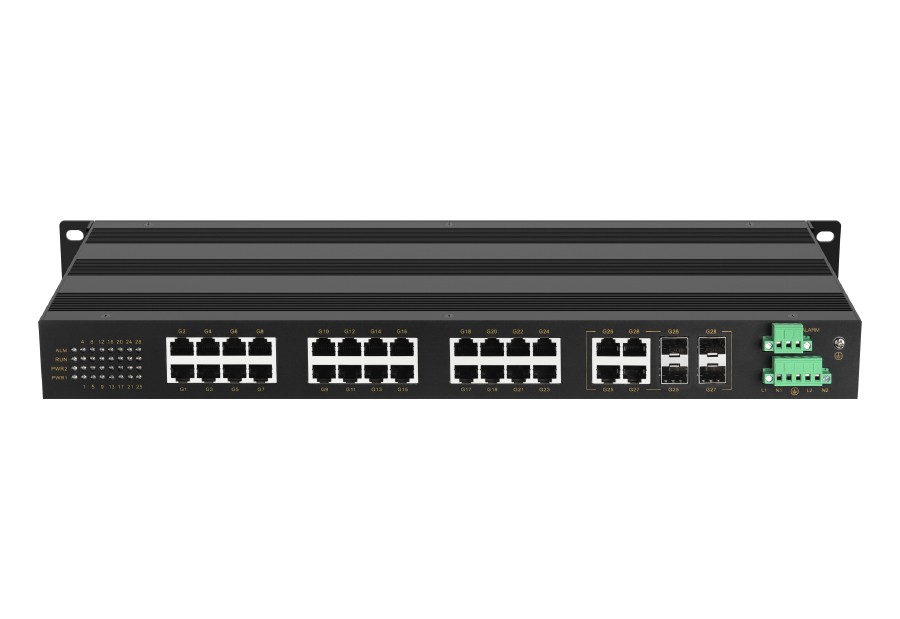

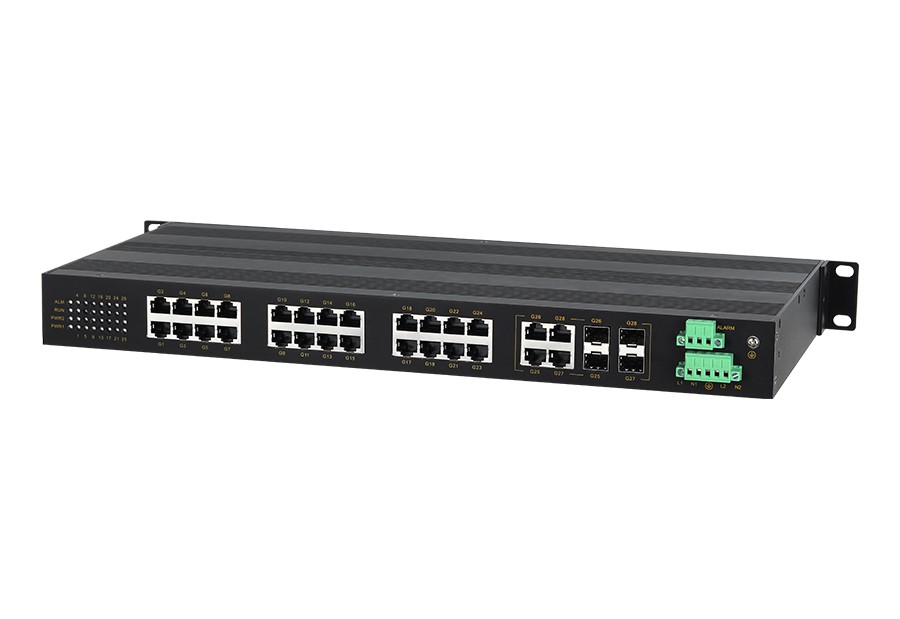

◆ 支持4路千兆Combo光电复用接口、24路1000Base-X接口,为用户提供灵活的组网方式;
◆ 千兆SFP接口,可以支持热插拔的LC光纤接口模块和RJ45电口模块;
◆ 24个10/100/1000Base-T自适应以太网接口(全双工、半双工),支持自动MDI/MDI-X连接;

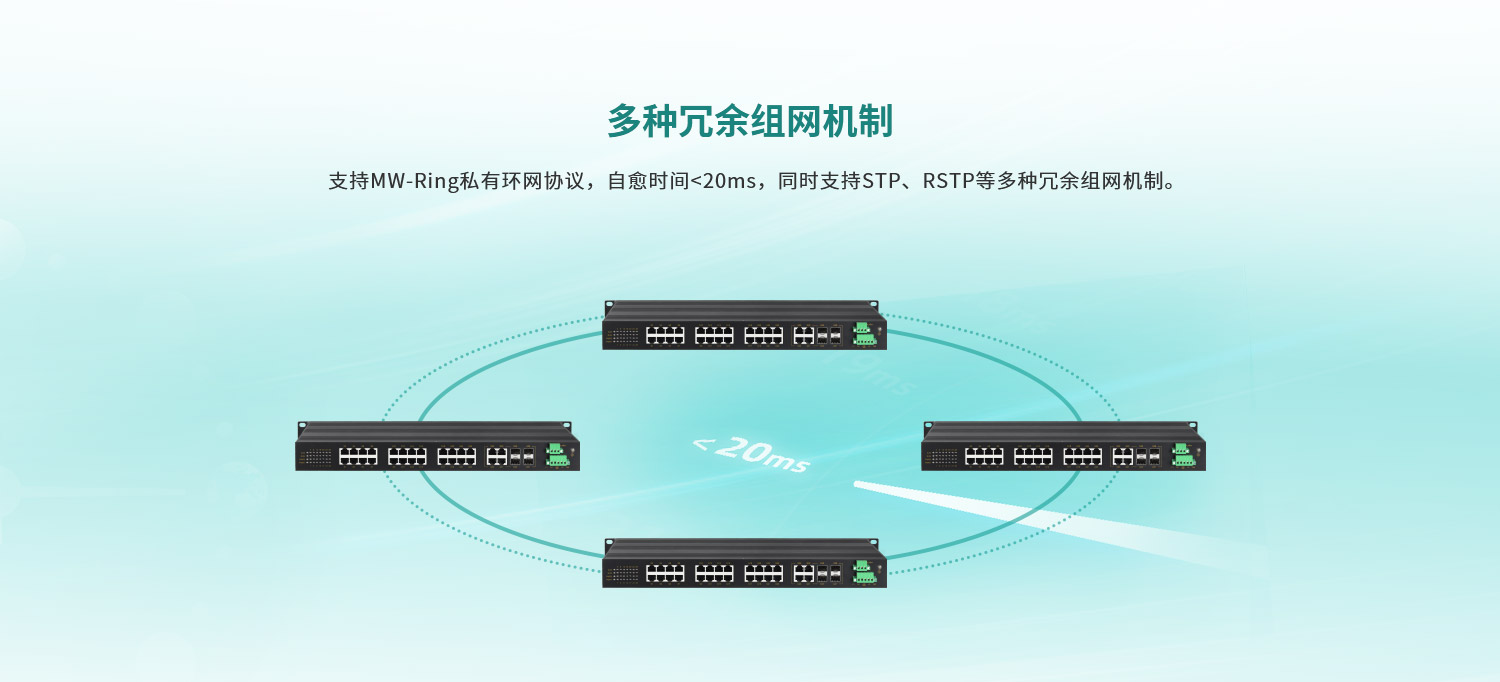

◆ 小于20ms的快速光纤环网冗余(MW-Ring),增强了系统通信的可靠性;

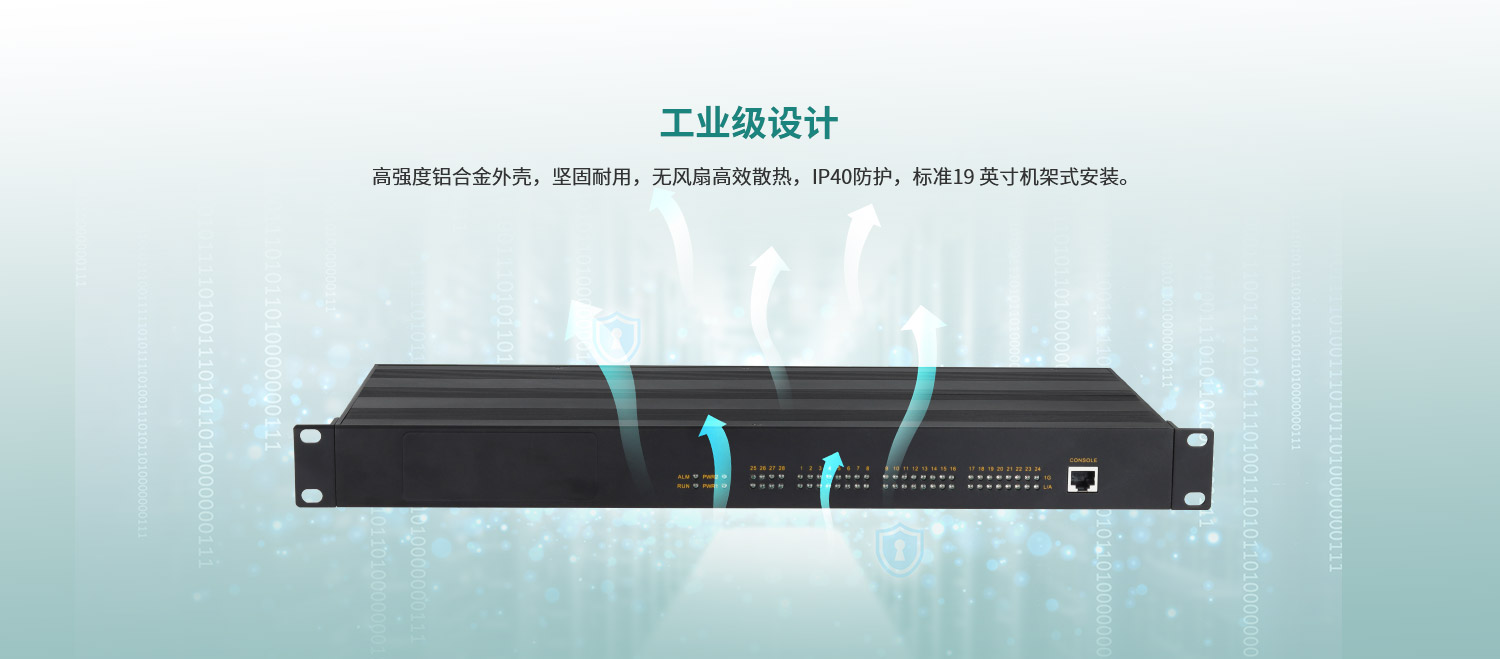

◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳散热,持久耐用,稳定可靠;
◆ -40℃~75℃工作温度,满足恶劣工业环境应用要求;
◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。
IEEE标准 |
802.3、802.3u、802.3z、802.3x、802.1P、802.3ab等 |
交换功能 |
支持VLAN、GVRP 支持端口限速,支持风暴抑制 支持端口汇聚 支持端口流控 |
冗余技术 |
支持VRRP、EAPS 支持MW-Ring环网技术 支持MSTP/RSTP,兼容STP |
组播技术 |
支持IGMP v1/v2/v3, IGMP Snooping 支持GMRP,支持静态组播 |
管理与维护 |

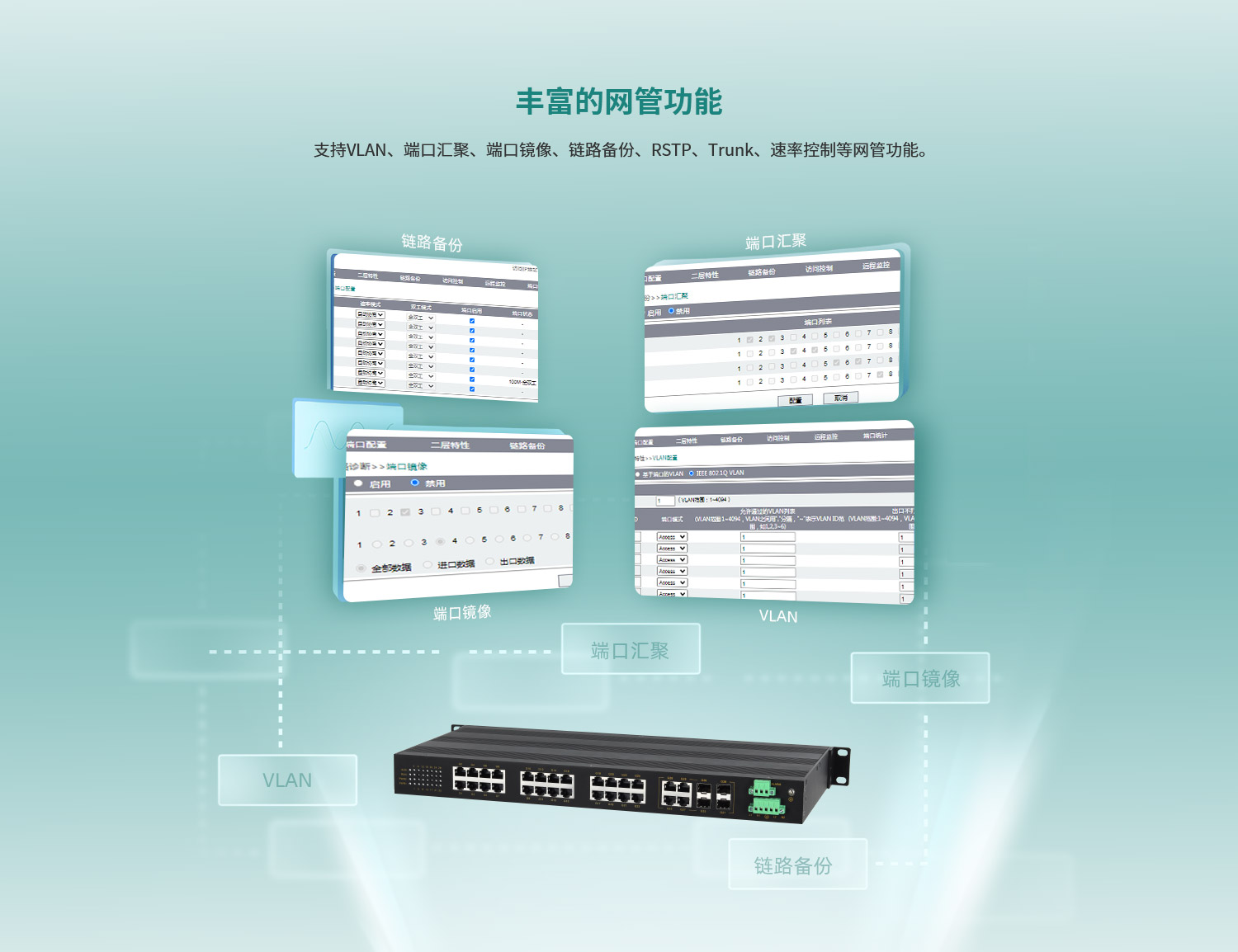

支持CLI, WEB管理方式、LLDP、SNTPv4 支持SNMPv1/v2c,ACL 支持统一上位机软件管理 |
交换方式 |
存储转发 |
背板带宽 |
56Gbps |
缓存大小 |
4.1Mbit |
MAC地址表 |
8K |
千兆端口 |
24个10/100/1000Base-T+4个1000Base-LX接口或28个10/100/1000Base-T接口 |
CONSOLE口 |
115200波特率, 数据格式是8-N-1 |
电口参数 |
物理接口:RJ45带屏蔽,IEEE802.3标准 RJ45端口: 10/100/1000Base-T(千兆)支持自动协商功能 传输距离:<100米 |
光口参数 |
发光功率: >-12dBm(单模) >-17dBm(多模) 收光灵敏度: <-38dBm(单模) <-35dBm(多模) 波长: 1310nm(单模) 1550nm(单模) 1310 nm(多模) 传输距离: <2Km(千兆多模) 连接器类型: LC 传输速率: 1.25Gbps(千兆) |
电源参数 |
输入电压:220AC/DC(85-264VAC/110-370VDC) 输入功耗:24W(满载) 过流保护:内置 |
机械参数 |

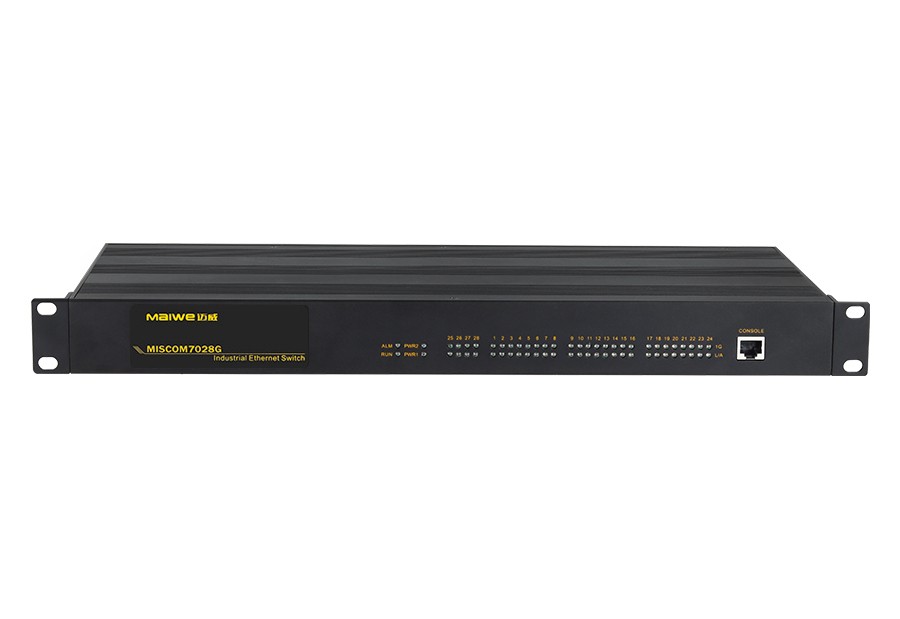

物理尺寸(宽×高×深):482.6mm×44mm×210mm(含挂耳) 安装方式:标准19英寸1U机架式安装 散热形式:铝合金单肋形机箱表面散热,无风机 出线形式:前后都可以 机壳防护:IP40 |
工作环境 |
工作温度:-40℃~+75℃ 存储温度:-40℃~+85℃ 湿度:5%~95%(无凝露) |
行业标准 |

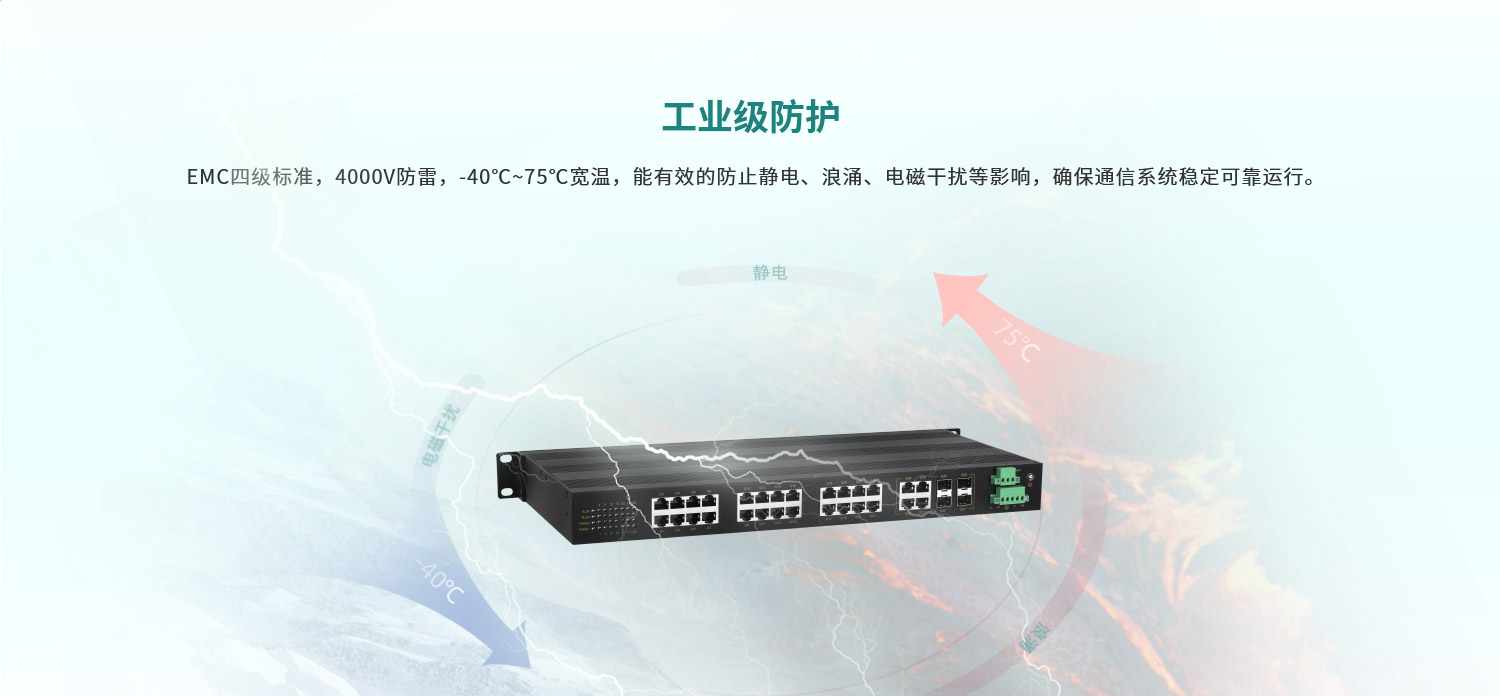

EMS标准: IEC61000-4-2(ESD),Level4 IEC61000-4-5(Surge),Level4 ※网口支持6kV防雷 IEC61000-4-4(EFT),Level4 |
型号 |
千兆combo口 |
千兆电口 |
电源 |
MISCOM7028G-4GC-24GT-AD220 |
4 |
24 |
单路AC/DC220V |
MISCOM7028G-4GC-24GT-2AD220 |
4 |
24 |
双路AC/DC220V |
