◆ 独有串口保护电路,可带电热插拔;
◆ 内置智能模块,自动识别RS-485信号流向,无需CTS流控;
◆ 信号线600W/ms抗雷击保护和15KV抗静电防护;
◆ 透明传输,波特率自适应,无需更改用户协议;
◆ 2500V光电隔离,外供DC+5V或者DC9~30V电源;
◆ 工业级设计,优选进口元器件,全部表面贴装工艺。
产品型号 |

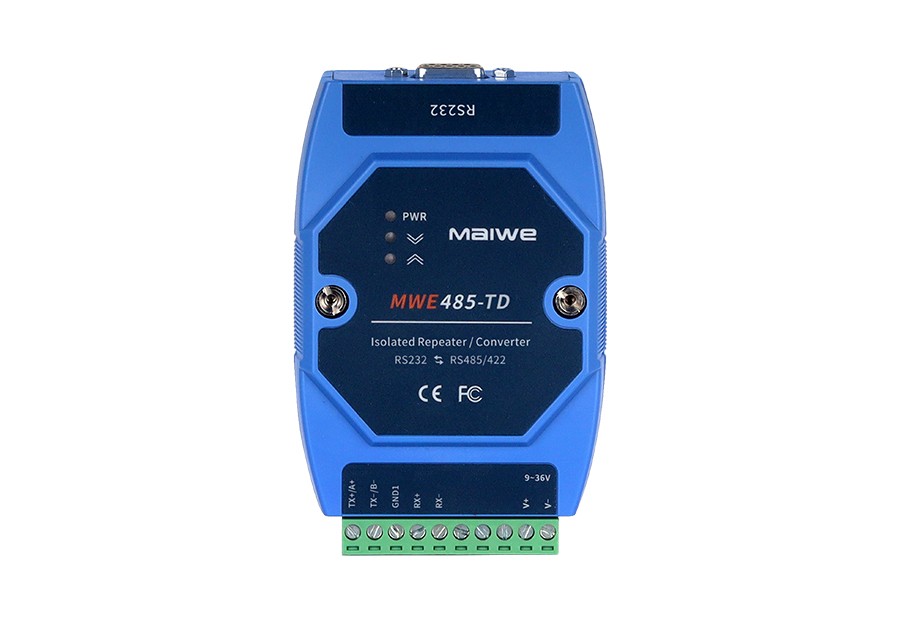

MWE485-TD |
描述 |
RS-232/RS-485/RS-422有源高速隔离转换器 |
标准 |
符合EIA RS-232,RS-485,RS-422标准 |
接口形式 |
RS-232:DB9孔 RS-485/RS-422:工业接线端子 |
电源 |
外供电源DC+5V或者DC9~30V, 无需串口窃电 |
电源指示灯 |
POW(红色):电源正常连接时常亮 |
串口收发指示灯 |
︾(绿色):有数据收发时闪烁 ︽(黄色):有数据收发时闪烁 |
工作电流 |
小于15mA |
通讯速率 |
300~115.2Kbps |
通讯距离 |
RS-485/ RS-422侧通讯距离1.2Km(19.2Kbps) |
最多节点数 |
128节点 |
防护电压 |
15KV静电保护和600W/ms雷电防护,2.5KV光电隔离 |
重量 |
82g(带接线端子) |
接口端子 |
DB9孔,工业接线端子 |
外壳 |
亚当外壳 |
尺寸大小 |
工业导轨槽模块(116mm×72mm×34mm) |
工业温度 |
-40℃~85℃ |
可选型号 |
转换模式 |
传输速率 |
隔离保护 |
电源 |
MWE485-TD |
RS-232到RS-485/422 |
300bps~115.2Kbps |
带隔离 |
外供DC5V电源或DC9~30V电源 |
名称 | 大小 | 类型 | 版本 | 发布日期 |
---|---|---|---|---|
MWE485-TD 用户手册 下载
|
192 KB | 用户手册 | V1.0 | 2023-05-09 |
MWE485-TD 规格书 下载
|
546 KB | 产品规格书 | V1.1 | 2024-01-25 |
