保障工业核心命脉：深度解读工业交换机QoS的“智能流量治理”之道

2025-07-24

一、引言



在工业自动化、轨道交通、智慧矿山等关键领域，网络的稳定性与实时性直接决定生产安全与运营效率。随着工业网络中业务的多样化（如控制指令、实时视频、设备日志、告警信号等），不同业务对网络资源的需求差异显著 —— 例如，机器人控制指令需毫秒级响应，而设备日志传输可容忍一定延迟。此时，网络服务质量（QoS）功能成为工业交换机的核心能力，它通过精细化的流量管控，确保关键业务在网络拥塞时仍能稳定运行，如同 “智能交通管控系统” 般调度各类 “网络车流”。



二、QoS是什么?

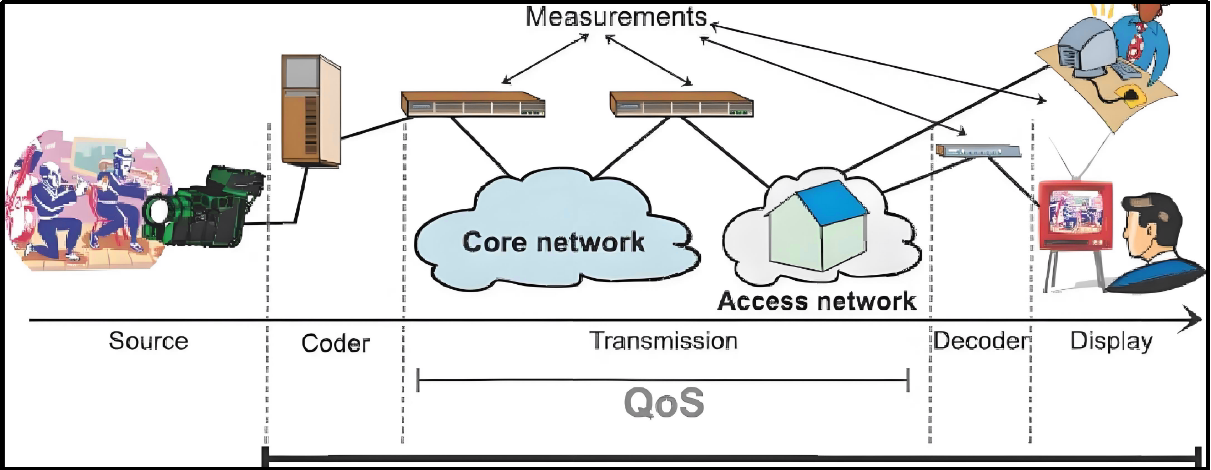

网络服务质量 QoS（Quality of Service）是一种网络管控技术，通过对局域网流量的分类、优先级设置、调度及拥塞控制，实现三大核心目标：管理并避免网络阻塞、降低报文丢失率、为不同业务（如工业控制指令、实时视频、日志数据）提供差异化服务。



QoS的工作机制：



1. 流量分类





根据网络流量的特定属性（如源 / 目的地址、端口号、协议类型等）划分流量类型。



工业场景中，控制指令（如 GOOSE 报文）、实时视频（如 RTSP 协议，554 端口）、工业协议（如 Modbus TCP 常用 502 端口）等均可通过端口或协议特征被精准分类。



2. 流量标记



为分类后的流量打上优先级标签，确保全网设备识别其优先级：



二层网络：采用 IEEE 802.1Q 标准，通过 3 位优先级字段标记（0-7 共 8 个等级，如工业控制指令可标记为 7 级最高优先级）。

三层网络：利用 IP 报文头部的 DSCP 字段（6 位，64 个等级）标记，适合跨网段的工业业务（如矿区各子系统间的控制信号）。

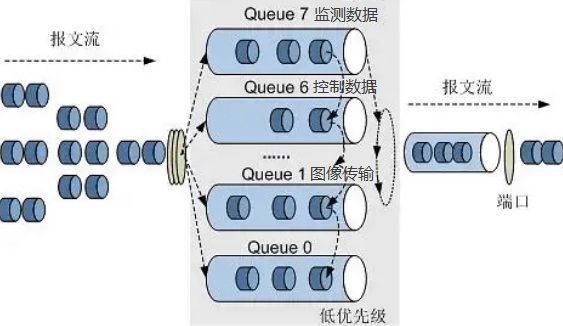

3. 队列调度



交换机为不同优先级流量分配独立队列，调度算法决定报文转发顺序：



先进先出（FIFO）：无优先级区分，适合简单场景；

优先级队列（PQ）：高优先级队列报文优先转发，适合工业控制指令等 “不可延迟” 业务；

加权轮询（WRR）：按权重分配带宽，平衡控制指令与视频监控等多业务需求。



4. 流量整形与限制



流量整形：控制报文发送速率（如限制设备日志的传输速率为 1Mbps），避免其占用关键业务带宽；

流量限制：设定某类流量的速率上限（如非关键视频流不超过 10Mbps），防止网络拥塞。

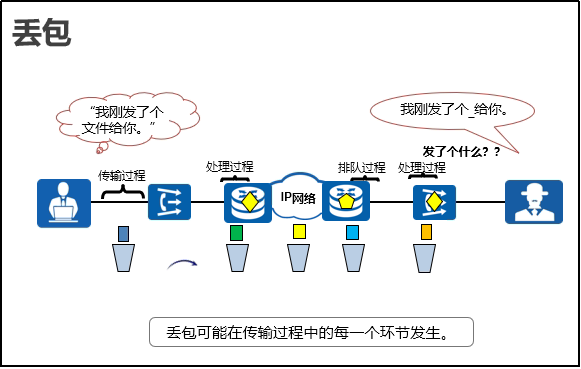

5. 拥塞避免



当网 络负载过高时，通过丢弃低优先级报文减轻压力：



尾丢弃（Tail Drop）：队列满时丢弃新报文，简单但可能导致 “全局拥塞”；

随机早期检测（RED）：队列接近满时随机丢弃低优先级报文（如普通设备状态报文），提前缓解拥塞；

加权随机早期检测（WRED）：按优先级差异化丢弃，优先保护工业控制指令等核心流量。



三、工业交换机QoS的核心作用



1. 保障实时性



工业场景中，关键业务（如机器人控制指令、列车调度信号）对延迟极度敏感。QoS 通过高优先级队列与调度算法，确保这些业务在网络拥塞时仍能优先传输。例如，自动化生产线中，QoS 将机器人运动控制指令（高优先级）分配至专用队列，使其延迟控制在 10ms 以内，避免因网络延迟导致生产误差。



2. 提升数据可靠性





工业数据的丢失可能引发严重后果（如煤矿安全监控数据丢失可能导致事故漏报）。QoS 通过拥塞避免机制（如 WRED）优先保留高优先级数据包，并降低低优先级报文的丢失率，使关键业务的报文丢失率控制在 0.1% 以下。



3. 优化网络带宽





工业网络带宽资源有限，需同时承载控制、监控、日志等多类流量。QoS 通过智能分配带宽（如为控制指令分配 30% 带宽，视频监控分配 50%，日志分配 20%），避免某类流量 “独占” 资源。例如，智能变电站中，QoS 确保 GOOSE（控制信号）和 SV（采样值）占用专用带宽，不被非关键业务（如设备远程调试数据）挤占。



四、工业以太网中QoS的典型应用场景





1. 自动化生产线



机器人控制指令（高优先级）、设备状态监控视频（中优先级）、生产日志（低优先级）的并发传输，QoS 确保控制指令优先响应；



2. 轨道交通



列车调度指令（最高优先级）、车厢监控视频（中优先级）、乘客 Wi-Fi 数据（低优先级），QoS 避免调度指令因网络拥堵延迟；



3. 智能变电站



GOOSE（开关控制信号）和 SV（实时采样数据）为核心业务，QoS 通过 DSCP 标记使其优先级高于普通设备管理报文；



4. 煤矿领域



安全告警信号（如瓦斯浓度超标指令）、井下监控视频、设备运行日志，QoS 确保告警信号在网络拥塞时仍能 “秒级” 传输至地面控制中心。



五、迈威通信工业交换机QoS的实现方式

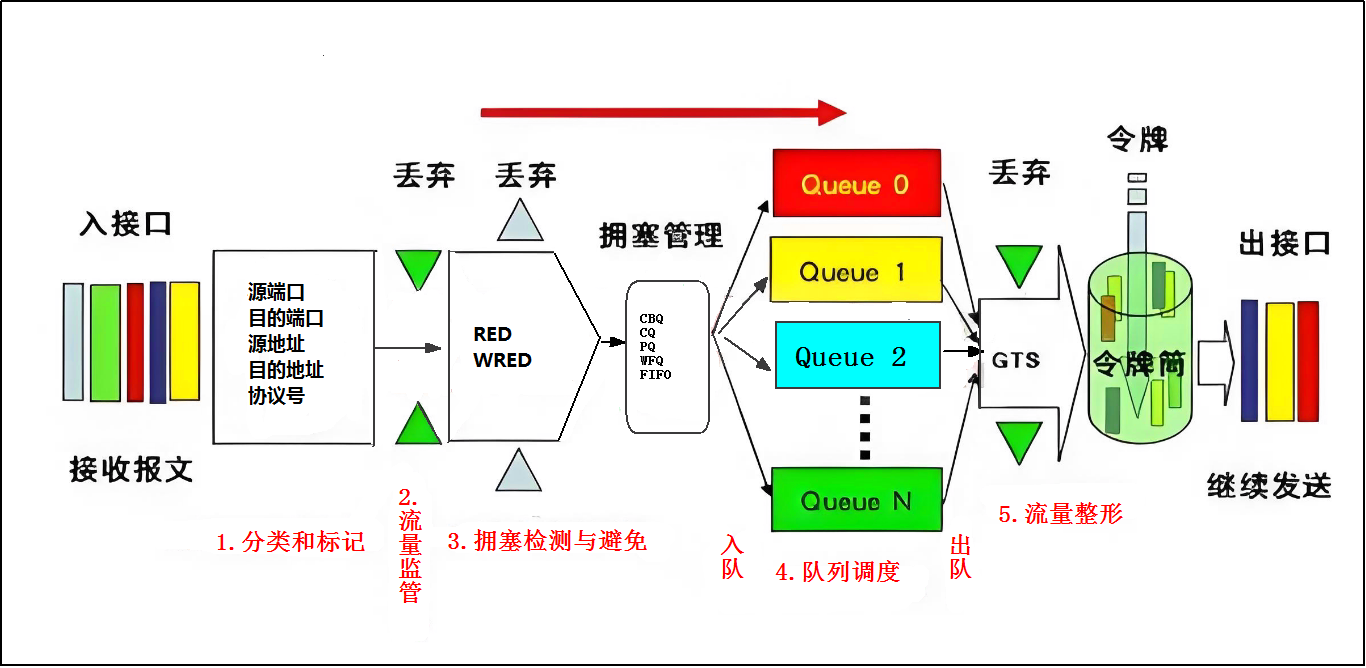

迈威通信工业交换机通过 “分类 - 策略 - 标识 - 队列 - 调度” 全流程管控，实现 QoS 功能：





1. 分类（Classifying）



其过程是根据信任策略或者根据分析每个报文的内容（如应用类型，用户优先级）划分为不同的类别或流，为后续的服务质量保障提供了基础。



2. 策略（Policing）



发生在数据流分类完成后，用于约束被分类的数据流所占用的传输带宽，确保流量不会超过预定的速率限制；



3. 标识（Marking）



经过Classifying和Policing动作处理之后，为了确保被分类报文对应DSCP的值能够传递给网络上的下一跳设备，需要通过Marking 动作将为报文写入QoS信息；



4. 队列（Queueing）


负责将数据流中报文送往端口的某个输出队列中，送往端口的不同输出队列的报文将获得不同等级和性质的传输服务策略，常见的队列类型包括FIFO（先进先出）、WFQ（加权公平队列）、CBWFQ（基于类的加权公平队列）等。



5. 调度（Scheduling）



为QoS流程的最后一个环节。当报文被送到端口的不同输出队列上之后，设备将采用特定的调度算法发送输出队列中的报文，常见的调度方式有SP（严格优先级调度）、PQ（优先级调度）、WRR（加权轮询调度）、DWRR（差分加权轮询）等等。



六、FAQ（常见问题解答）



1、工业交换机如何通过 QoS 识别控制类业务？



答：通过分析报文的特定属性，如工业控制协议的端口号（如 Modbus TCP 用 502 端口）、专用协议格式（如 GOOSE 报文的 APPID 字段）、源 / 目的地址（如控制服务器的固定 IP）等，精准分类控制类流量。



2、为什么工业交换机的 QoS 比普通交换机更重要？



答：工业场景对网络的实时性（如毫秒级延迟）、可靠性（如 99.999% 可用性）要求远高于普通办公网络，任何丢包或延迟都可能导致生产事故；且工业业务类型复杂（控制、监控、安全等），需更精细化的资源分配，因此 QoS 是工业交换机的核心刚需。



3、QoS 会增加工业交换机的延迟吗？



答：合理配置的 QoS 不会增加关键业务的延迟。工业交换机通过硬件加速（如专用 QoS 芯片）处理分类、标记等操作，单包处理延迟可控制在微秒级；同时，高优先级队列的 “优先转发” 机制反而会降低关键业务的延迟。



七、总结



在工业网络中，QoS 是保障关键业务稳定运行的 “核心引擎”。迈威通信在工业以太网交换机领域深耕多年，通过精细化的流量分类、智能带宽管控、优先级调度等 QoS 技术，为自动化生产 、轨道交通、智慧矿山等领域提供了高可靠、低延迟的网络支撑，确保工业业务在复杂网络环境中仍能 “按需分配资源、优先保障核心”，成为工业数字化转型的重要基石。
