本安型5G CPE

首页 > 产品中心 > 行业专用 > 矿业专用 > 本安型5G CPE

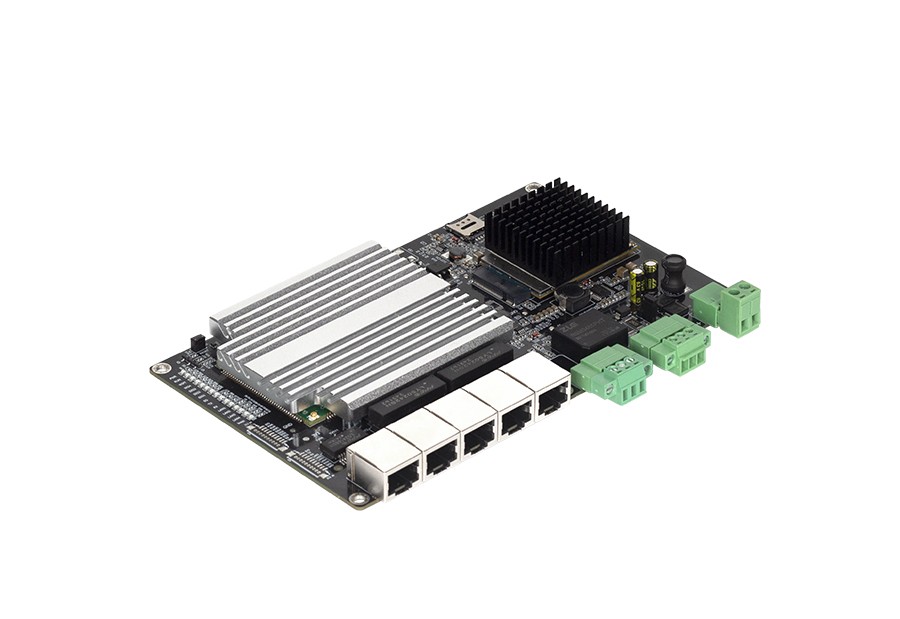

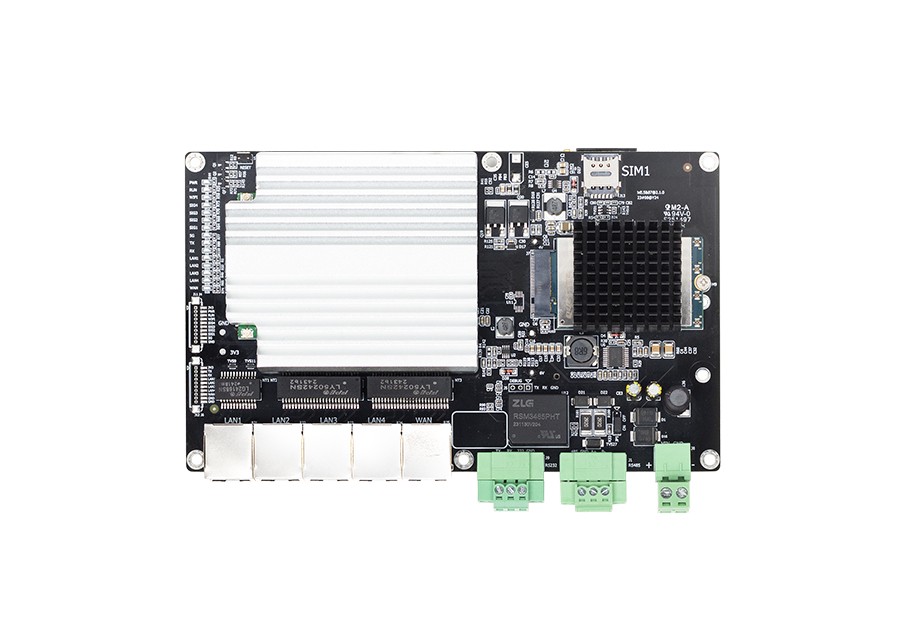

MIR785-Exi

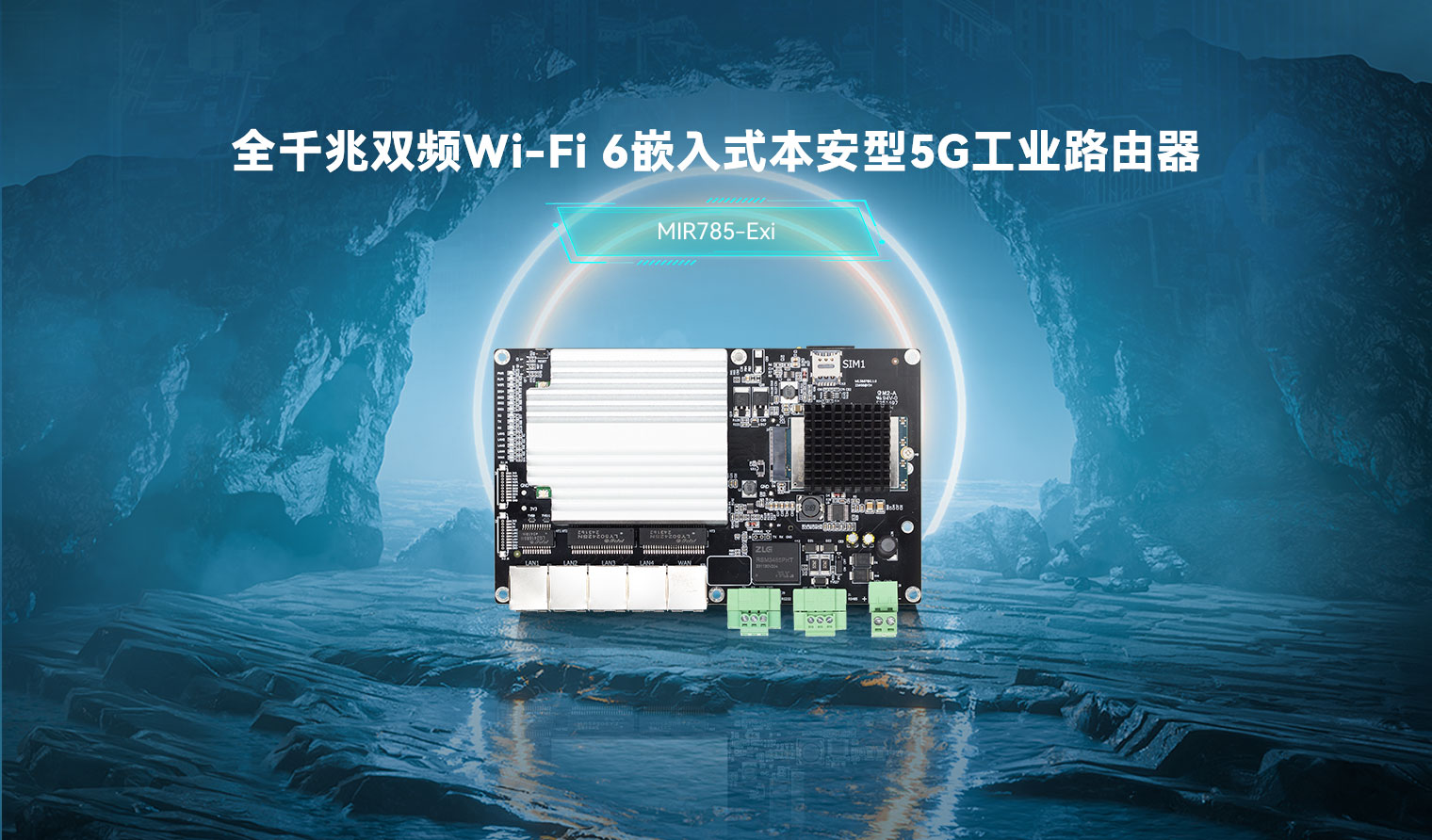

5口全千兆双频Wi-Fi 6嵌入式本安型5G工业路由器

◆ 支持1路千兆WAN口、4路千兆LAN口、1路RS232/485、4路5G天线接口、2路2.4GHz/5GHz天线接口和2路SIM卡插槽；

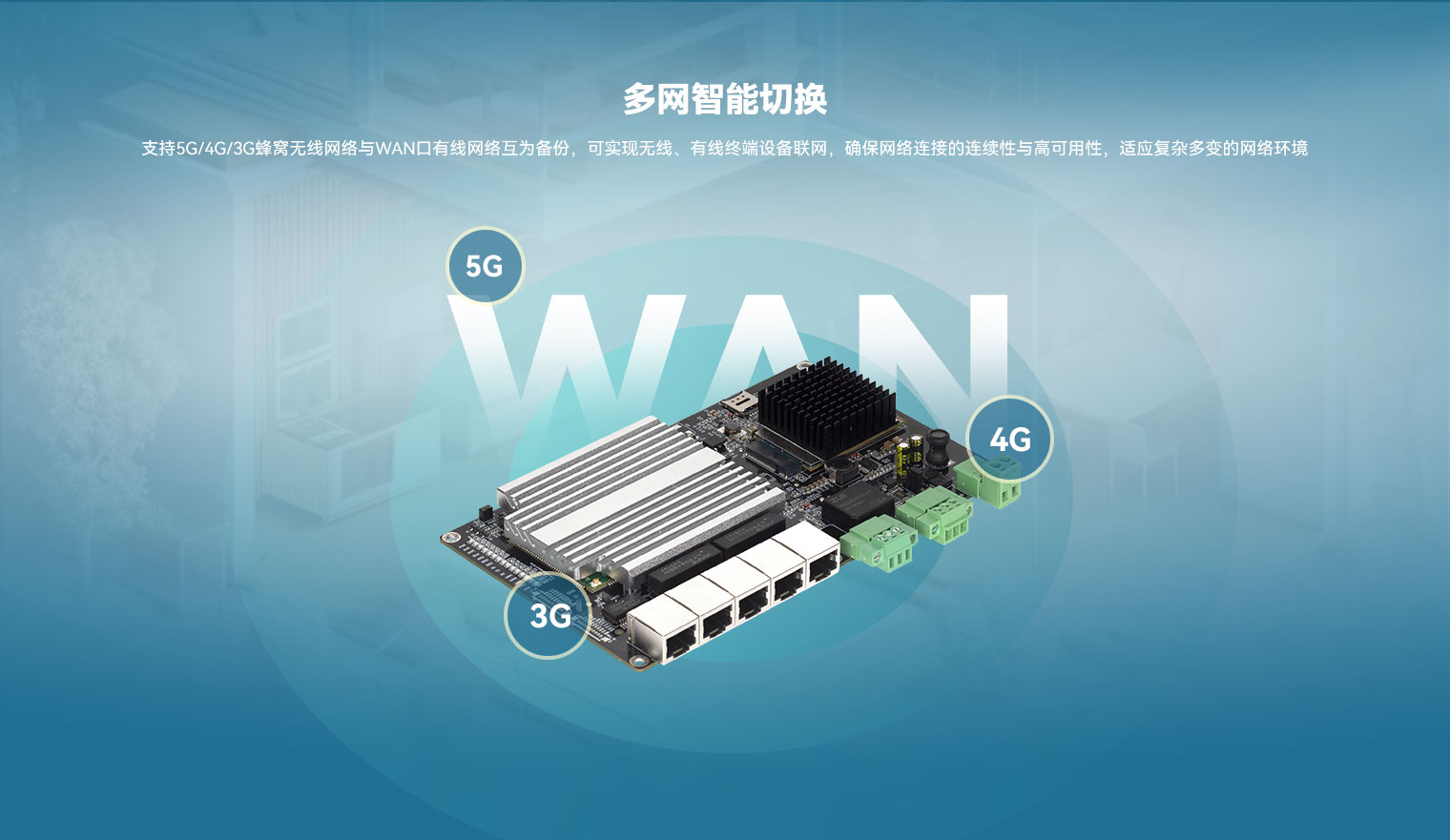

◆ 支持5G/4G/3G蜂窝无线网络与WAN口有线网络互为备份，可实现无线、有线终端设备联网；

◆ 支持AP和Client无线模式，可作为Wi-Fi热点或无线客户端，可实现无线终端设备接入；

◆ 支持Wi-Fi6双频WLAN无线局域网，支持OFDMA+MU-MIMO技术；

◆ 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口；

◆ 支持DC12~24V电源输入，符合本安电路设计标准；

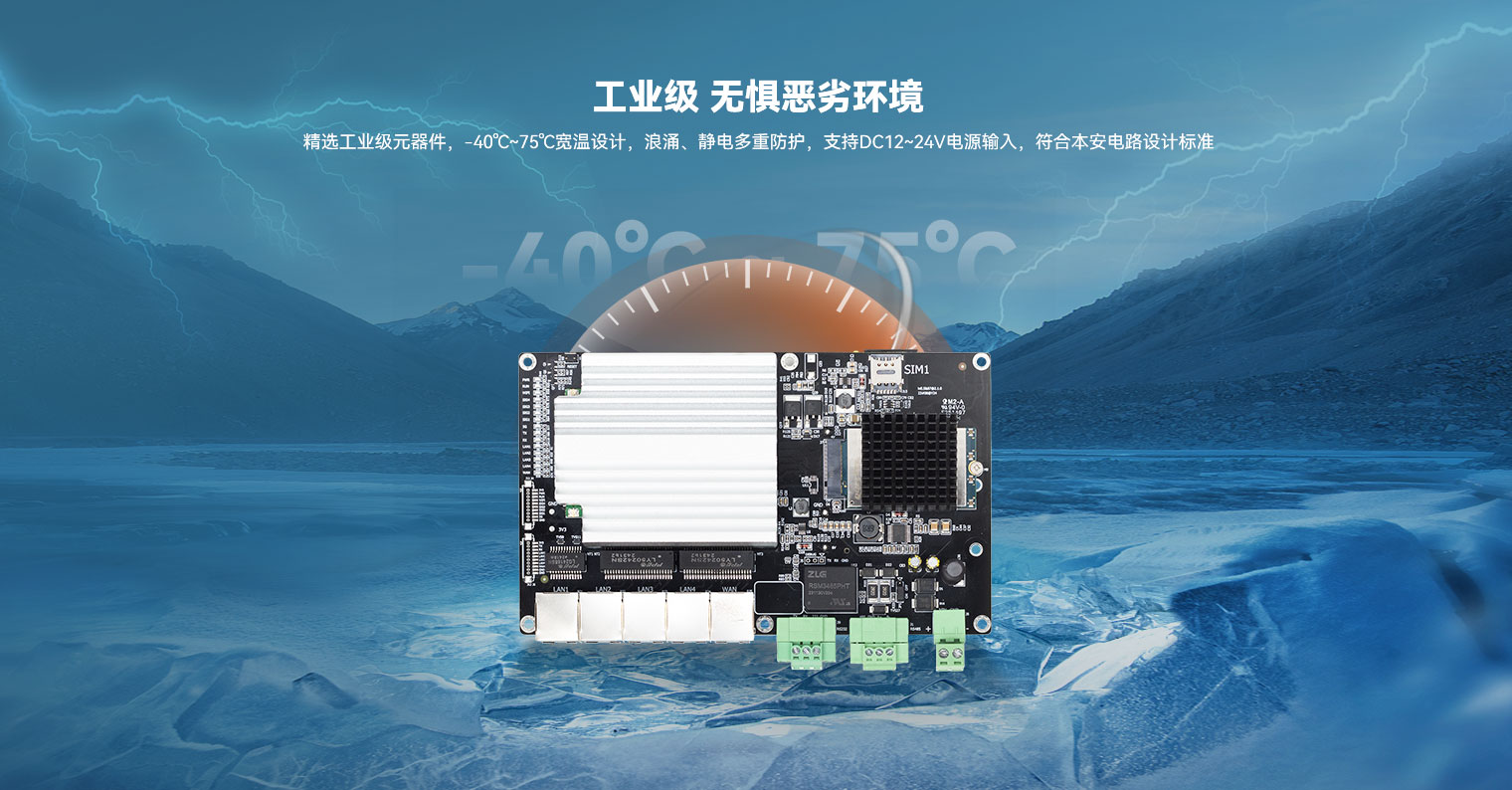

◆ 支持-40℃~+75℃工作温度，满足恶劣工业环境应用要求。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MIR785-Exi是专为工业通信网络应用而设计开发的5口全千兆双频Wi-Fi 6嵌入式本安型5G工业路由器，支持LAN、WAN、WLAN、5G NR等多网在线，智能切换多网备份，可实现串口、无线、有线终端设备联网。该产品提供1路千兆WAN口、4路千兆LAN口、1路RS232/485、4路5G天线和2路2.4GHz/5GHz天线等多种类型接口，支持1路DC12~24V电源输入，符合本质安全性设计需求，采用嵌入式安装方式，满足多种网络现场的需求。



产品支持WEB配置多种网管功能，如PPPoE拨号、DHCP服务器、5G网络、无线AP/Client模式设置、IP/MAC绑定、静态路由、防火墙、VPN、串口转网络、花生壳内网穿透、网络诊断、SNMP、LLDP、设备远程管理等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。硬件采用宽温、本安型设计，支持按键一键重启或恢复出厂设置，指示灯信号外引，精选工业级元器件，支持-40℃~+75℃工作温度，电源符合本安电路设计标准要求，通过严格的功能、高低温、安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。





产品特点



1）支持OFDMA+MU-MIMO技术，提供频域与物理空间上的多路并发，改善多用户高密度接入；

2）支持Wi-Fi 6双频WLAN无线局域网，2.4G理论最高速率574Mbps，5G理论最高速率2402Mbps；

3）支持5G/4G/3G蜂窝无线网络、Wi-Fi无线网络与WAN口有线网络，支持多网备份；

4）支持MIMO多输入多输出，提高数据传输速率、扩大网络容量与无线覆盖面，减少数据丢包；

5）WAN口支持DHCP协议、静态地址、PPPoE拨号等方式与外网连接，或作为LAN口与内网连接；

6）LAN口支持DHCP服务器，集中对用户IP地址进行动态管理和配置；

7）支持链路检查，周期性检查蜂窝网络链路状态，进行链路恢复；

8）WLAN支持AP模式和Client模式，可实现无线终端的接入或访问无线网络；

9）支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析；

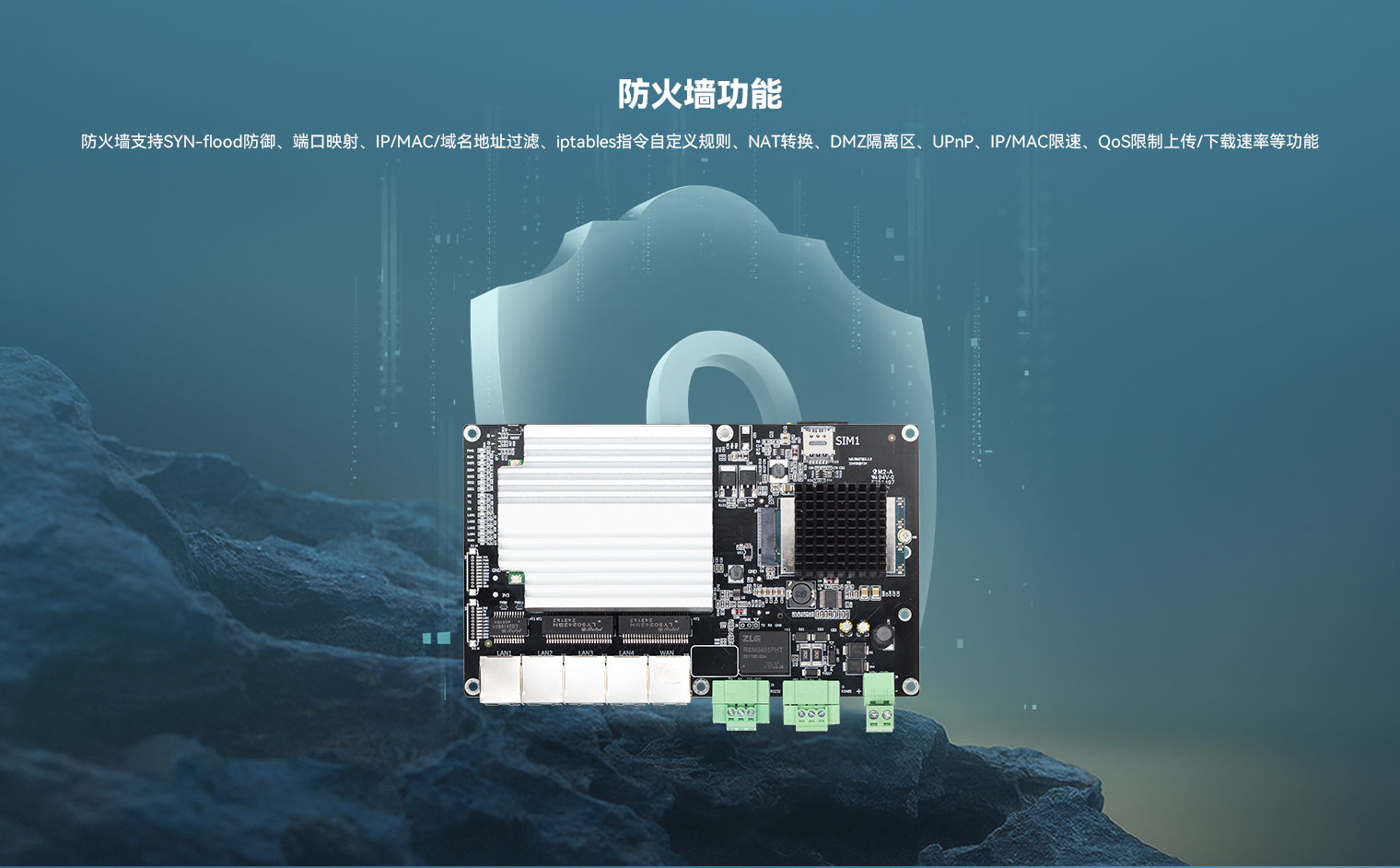

10）防火墙支持SYN-flood防御、端口映射、IP/MAC/域名地址过滤、iptables指令自定义规则、NAT转换、DMZ隔离区、UPnP、IP/MAC限速、QoS限制上传/下载速率等功能；

11）日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控；

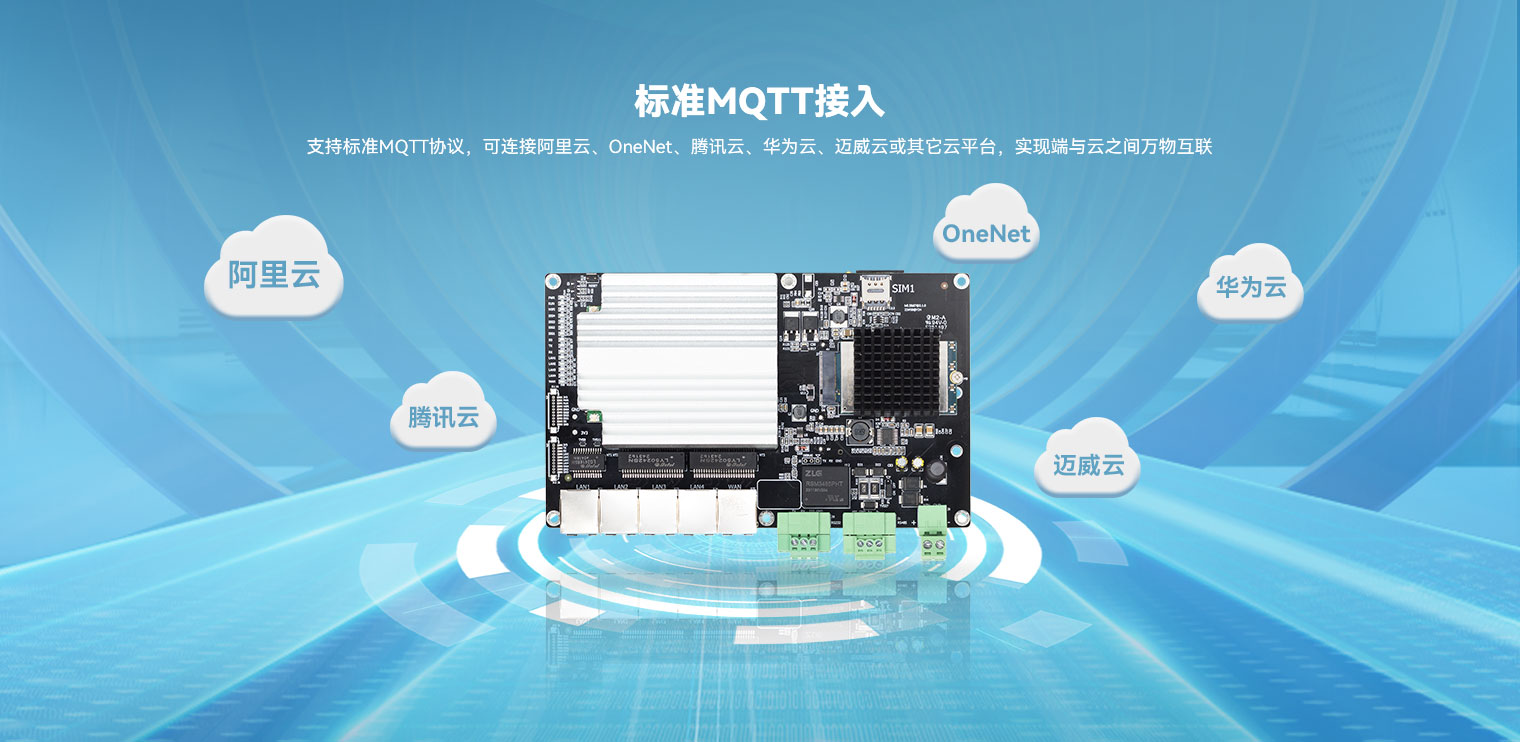

12）串口支持UDP、TCP Client/Server、UDP Multicast、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、Realcom MCP/CCP/MW、Pair Connection Master/Slave、Httpd Client、WebSocket Client、MQTT等多种网络模式，实现串口转以太网或Modbus协议；

13）支持花生壳内网穿透，可使用花生壳动态域名远程登录与管理设备；

14）支持动态DNS功能，可通过指定域名远程登录与管理设备；

15）支持VPN客户端与服务器构建专用网络，客户端支持PPTP、L2TP、GRE、GRETAP、OpenVPN等隧道协议，服务器支持PPTP、L2TP和IPSec等协议；

16）支持NTP客户端与服务器功能，可进行时钟同步或提供时钟源；

17）支持SNMPv1/v2c，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理；

18）支持LLDP，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位；

19）支持持MixConnect、MixCloud平台管理，实现对设备的远程管理和现场网络状态的监控。

软件功能

网管功能

支持流量统计、运行状态、网络状态、本机地址等状态信息

支持静态地址、DHCP、PPPoE外网连接，支持WAN/LAN模式

支持DHCP服务器、IP/MAC绑定

支持5G网络、双卡管理、APN、链路检查

支持无线AP模式、Client模式

支持静态路由、IPv6服务

支持串口转网络、花生壳内网穿透、动态DNS、SNMP、LLDP、设备远程管理

支持PPTP/L2TP/GRE/ GRETAP/TUN/TAP协议VPN客户端

支持PPTP/L2TP/IPSec协议VPN服务器

防火墙

支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制

支持WAN/LAN口TCP/UDP端口映射

支持IP/MAC/域名过滤、iptables、NAT、DMZ、UPnP、IP/MAC/QoS限速

系统管理

支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包

支持时区、NTP客户端/服务器、管理端口、计划任务、远程/本地日志

支持用户权限管理，SSH访问

支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置

5G蜂窝网络

网络制式

5G NR SA、5G NR NSA、LTE-FDD、LTE-TDD、WCDMA

工作频段

5G NR SA：n1/3/5/8/28A/41/77/78/79

5G NR NSA：n41/78/79

LTE-FDD：B1/3/5/8

LTE-TDD：B34/38/39/40/41

WCDMA：B1/5/8

MIMO

DL 4 × 4：n1/28A/41/77/78/79

UL 2 × 2：n41/77/78/79

DL 2 × 2：n3/5/8, LTE

最大传输速率（理论值）

5G SA Sub-6：DL 2Gbps/ UL 1Gbps

5G NSA Sub-6：DL 2.2Gbps/ UL 575Mbps

LTE：DL 600Mbps/ UL 150Mbps

UMTS（DC-HSDPA/HSUPA）：DL 42.2Mbps/ UL 11Mbps

WCDMA：DL / UL 384 kbps

最大发射功率

5G NR n1/3/5/8/41：23dBm±2dB

5G NR n28A：23dBm+2/-2.5dB

5G NR n77/78/79：23dBm+2/-3dB

5G NR n41/77/78/79 HPUE：26dBm+2/-3dB

LTE：23dBm±2dB

WCDMA：23dBm±2dB

Wi-Fi6射频参数

无线标准

IEEE802.11b/g/n/ax（2.4GHz）、IEEE802.11a/n/ac/ax（5GHz）

工作频段

2.412GHz~2.484GHz（2.4GHz ISM Band）

5.15GHz~5.85GHz（5GHz ISM Band）

调制方式

DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM、256-QAM、1024-QAM

信道带宽

20MHz/40MHz/80MHz/160MHz

发射功率

2.4GHz：

+19dBm@HE40 -43dB Dynamic EVM

+26dBm@HT20/40 MCS7 -30dB Dynamic EVM

+28dBm@HT20/MCS0

5GHz：

+18dBm@HE80/MCS11 -43dB Dynamic EVM

+23dBm@VHT80/MCS9 -35dB Dynamic EVM

+24dBm@HT20/40 MCS7 -30dB Dynamic EVM

+26dBm@HT20/MCS0

接收灵敏度

2.4GHz：

-68.5dBm（HT40/MCS7/2SS）

-63.0dBm（HE40/MCS11/2SS）

5GHz：

-64.5dBm（VHT80/MCS9/2SS）

-59.0dBm（VHT80/MCS11/2SS）

-58.0dBm（HE80/MCS11/2SS）

最大传输速率

（理论值）

2.4GHz频段2T2R最大传输速率为574Mbps

5GHz频段2T2R在160MHz频宽下最大传输速率为2402Mbps

无线总速率2976Mbps

接口规格

千兆WAN

1路10/100/1000Base-T(X)自适应千兆RJ45 WAN/LAN复用口，支持全/半双工、MDI/MDI-X自适应

千兆LAN

4路10/100/1000Base-T(X)自适应千兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应

串口

串口类型：1路RS232/485串口（RS485符合本安电路设计标准）

连接方式：3位3.81mm间距带锁扣接线端子

波特率：300bps-230400bps

数据位：5bit、6bit、7bit、8bit

停止位：1bit、2bit

校验位：None、Odd、Even

RS485隔离电压：2.5kVDC

RS485节点数：最多可连接128个节点

RS485终端电阻：内置120Ω终端电阻，可通过跳线帽设置

Wi-Fi天线

2路2.4GHz/5GHz Wi-Fi天线接口，采用IPEX 1代板端天线座

5G天线

4路5G蜂窝天线接口，采用IPEX 4代板端天线座

SIM卡

1路Nano SIM卡槽和1路标准SIM卡槽，双卡单待，支持5G/4G三网通、3G联通

按键

一键重启或恢复出厂设置

指示灯

电源指示灯、运行指示灯、Wi-Fi指示灯、信号强度指示灯、5G指示灯、串口指示灯、电口指示灯，支持指示灯信号外引

电源参数

电源输入

DC12~24V

满载功耗

＜16W@DC12V

连接方式

2位5.08mm间距接线端子

电源保护

防反接、缓启动

机械参数

外形尺寸

176×106×23.1(mm)（不含连接器尺寸）

安装方式

嵌入式安装

重量

约0.25kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）



标准型号

千兆WAN

千兆LAN

RS232/485

5G天线

2.4GHz/5GHz天线

电源范围

MIR785-Exi

1

4

1

4

2

DC12~24V
