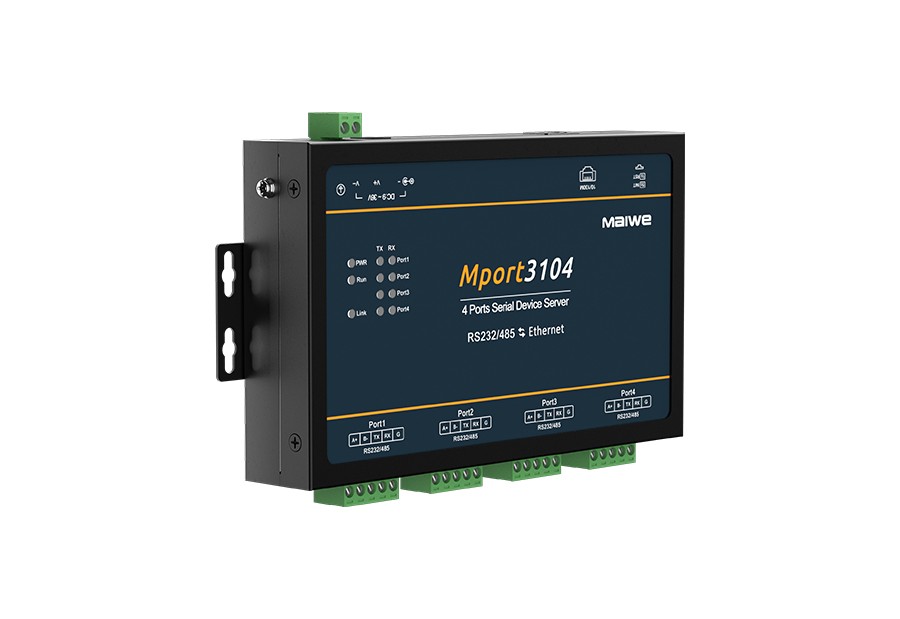

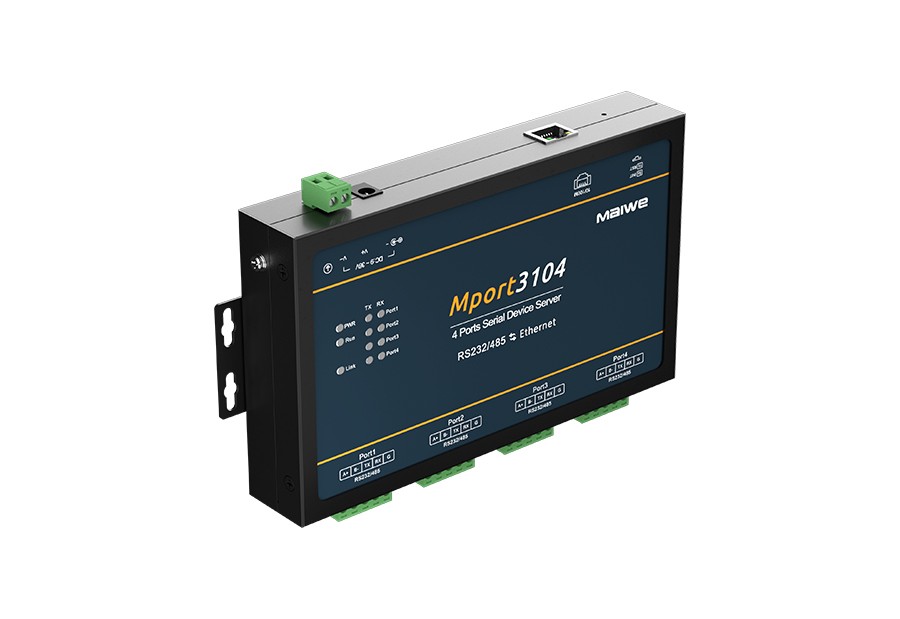

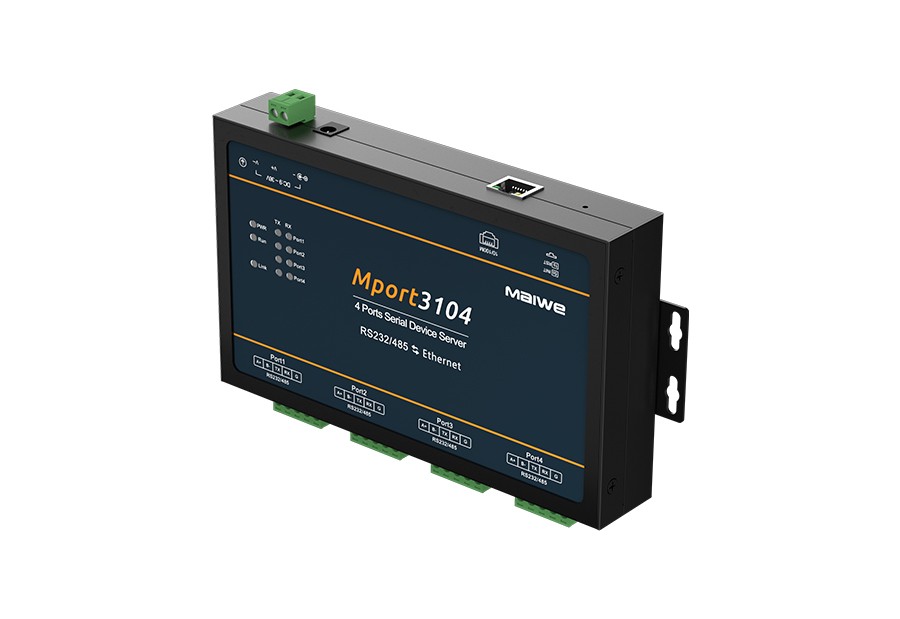

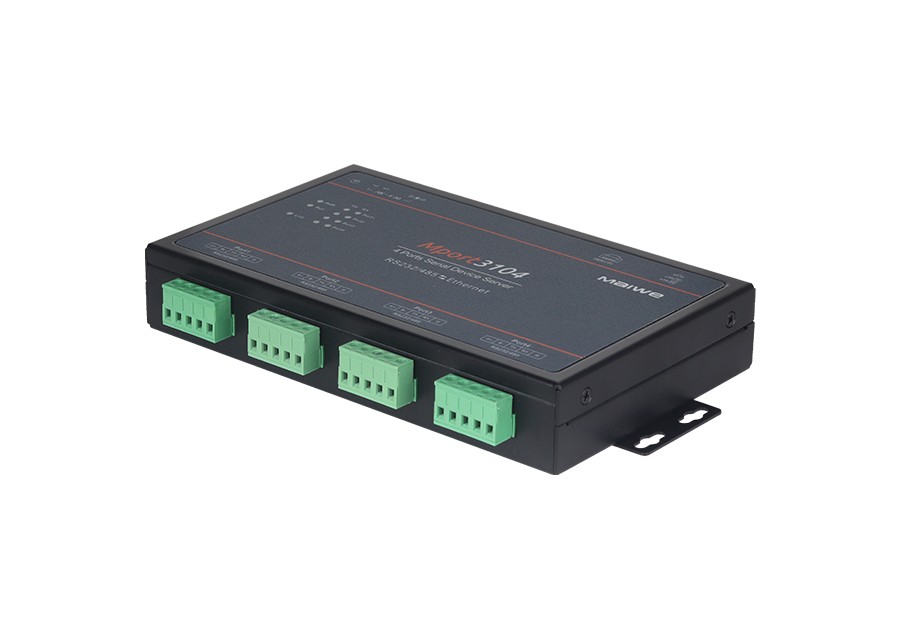

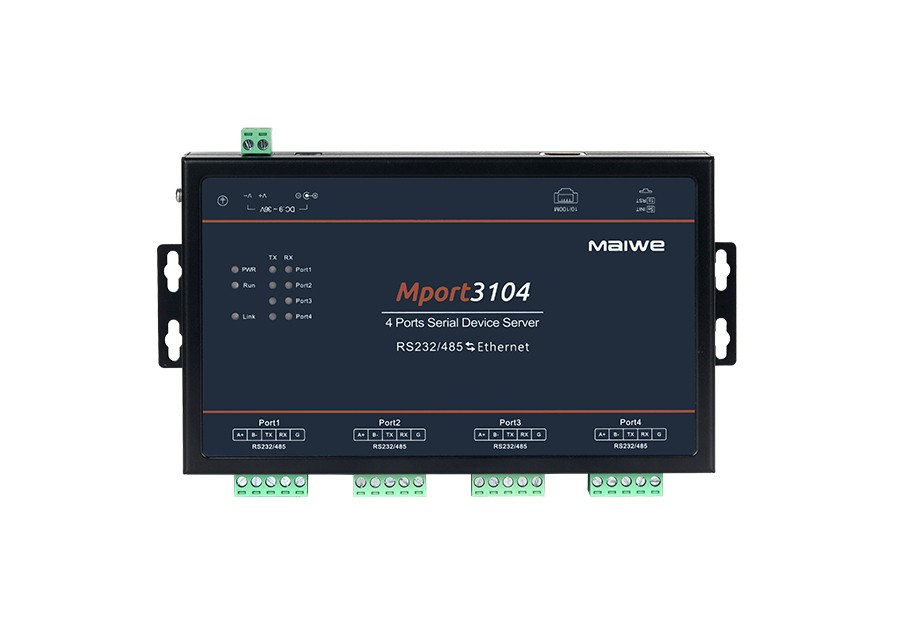

Mport3104
4路RS232/485壁挂式以太网串口服务器

◆ 支持4路RS232/485串口转1路百兆电口，满足各种工业总线或网络现场需求；

◆ 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket等协议，支持虚拟串口；

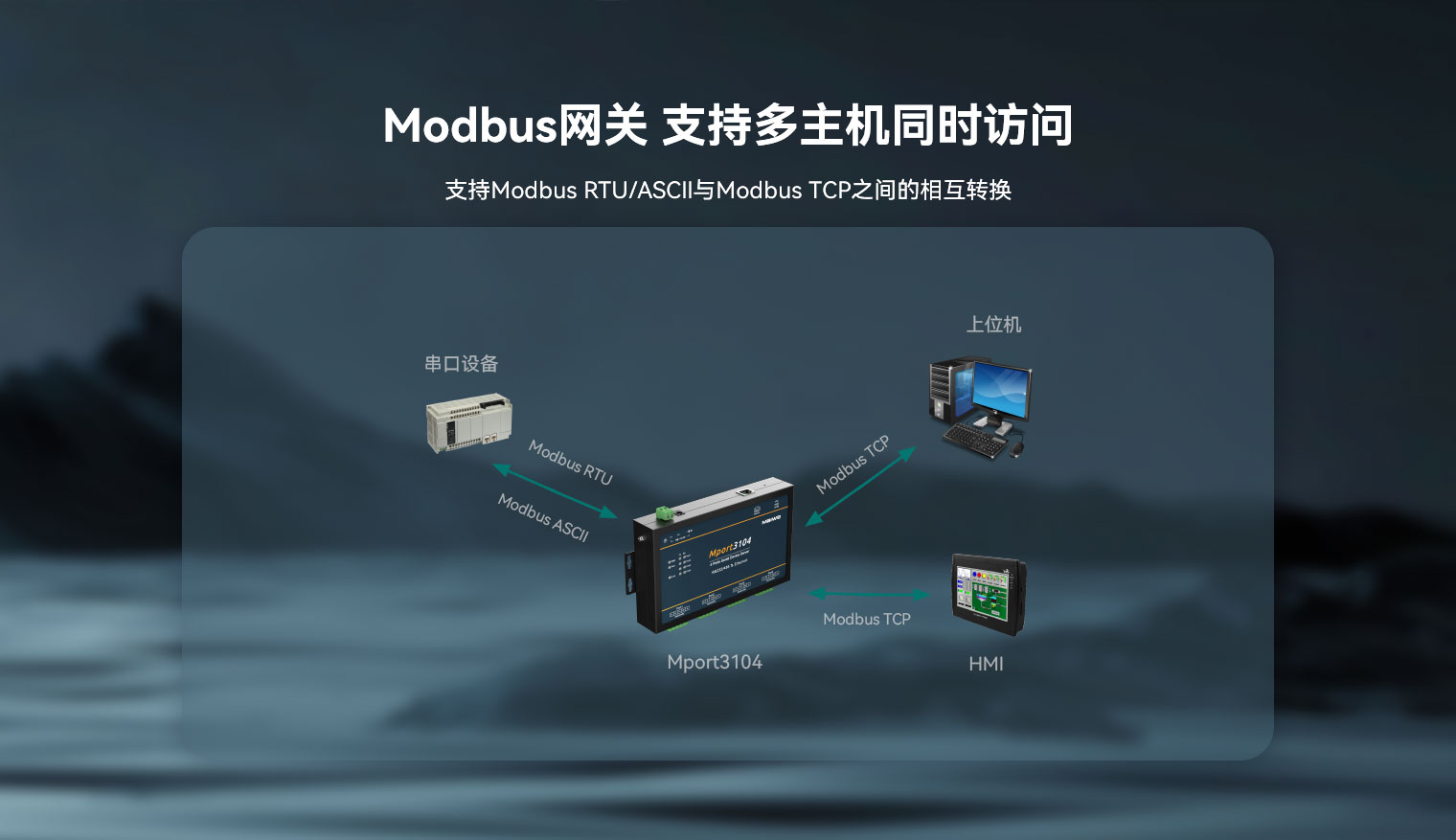

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换，支持Modbus RTU/ASCII Over TCP透传；

◆ 外置独立硬件看门狗设计，杜绝死机；

◆ 提供工业级的直流电源DC9~36V输入，具有防反接保护；

◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



Mport3104是一款4路RS232/485壁挂式以太网串口服务器，采用32位Arm Cortex-M7内核，主频高达400MHz，外置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护，抗干扰能力强，专为工业用户提供多路串口与以太网之间的数据传输。该产品支持4路RS232/485串口和1路百兆电口，每路串口可以同时独立工作，互不影响，可配置为不同的工作模式及波特率（600bps~460800bps）。它内部集成了TCP/IP协议栈，使无法上网的RS232/485设备能够方便、灵活、快捷地连接至以太网，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。



迈威通信的工业级以太网串口服务器支持WEB配置多种网管功能，如串口/网络工作模式、DNS、网络日志、串口重启、系统管理等；支持UDP / UDP Multicast、TCP Client/Server、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、RealCOM_MCP/CCP/MW、Pair Connection Master/Slave、HTTPD Client、WebSocket Client等多种转换模式，实现串口转以太网或Modbus TCP协议。在核心器件上，产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。





产品特点



1）采用32位ARM Cortex-M7内核，运行频率高达400MHz；

2）串口支持600bps~460800bps波特率可选；

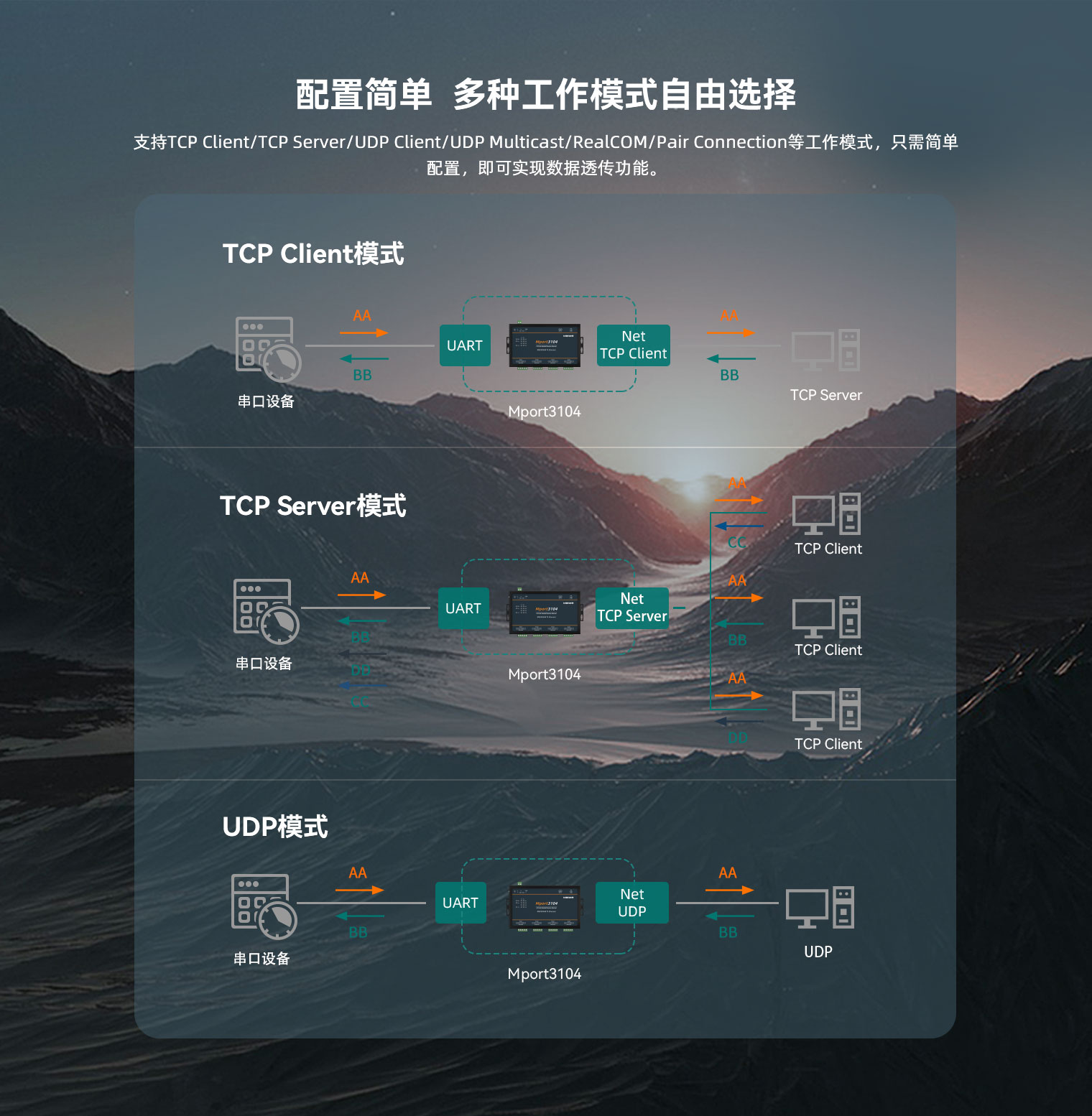

3）支持UDP / UDP Multicast模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效；

4）支持TCP Client/Server模式，通过TCP协议建立会话连接，TCP Client支持至多4路会话连接，TCP Server支持至多8路会话连接，支持RFC2217指令动态修改串口波特率等通信参数；

5）支持Pair Connection Master/Slave模式，设备可以成对使用，操作简单；

6）支持Modbus RTU/ASCII Master/Slave模式，实现Modbus TCP与Modbus RTU/ASCII协议转换；

7）支持Modbus从机预读取，单口自动学习至多32条RTU或16条ASCII指令，实现快速响应；

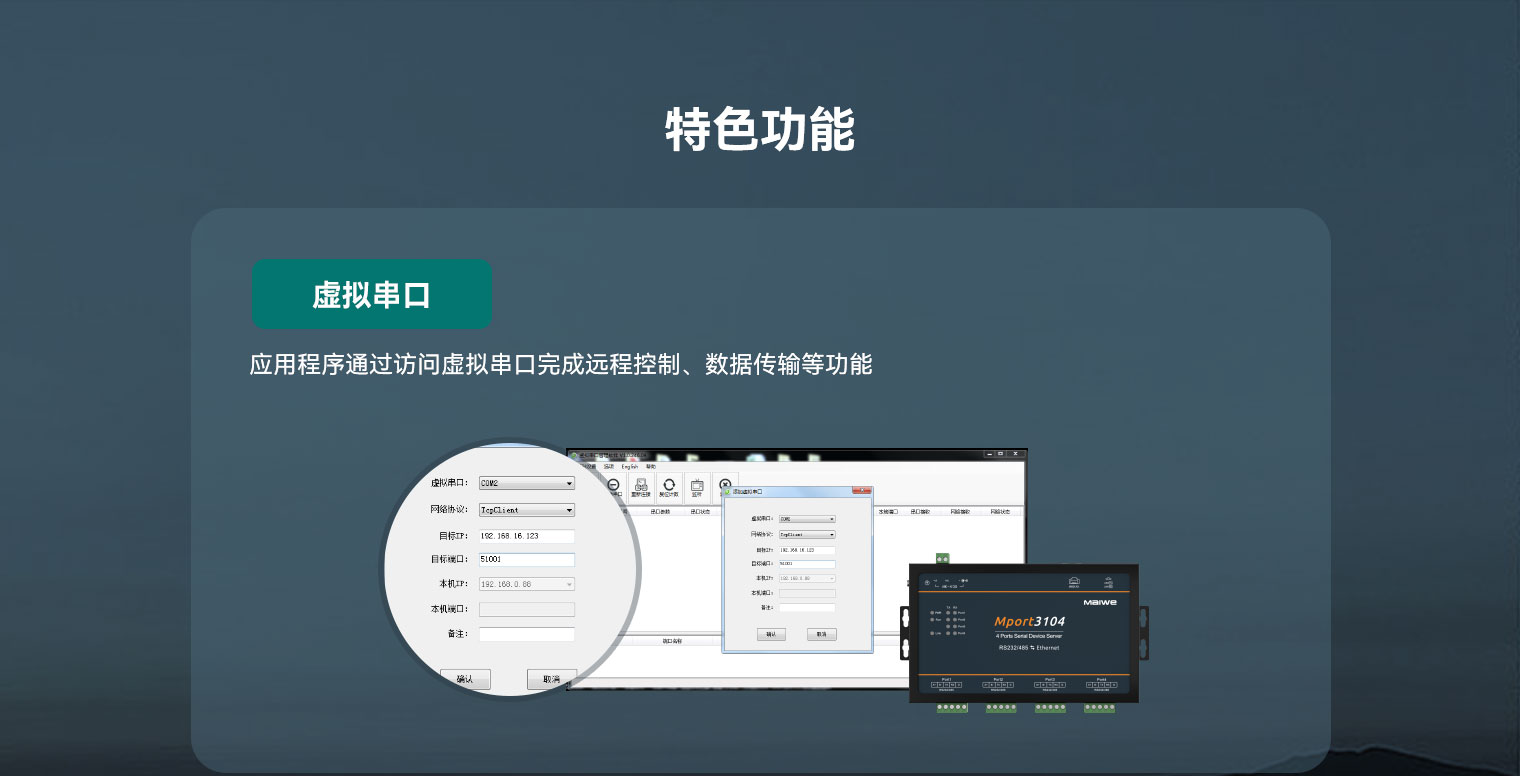

8）支持RealCOM_MCP/CCP/MW模式，映射网络为本地COM，无缝连接；

9）支持HTTPD Client模式，可与HTTPD服务器进行GET或POST操作；

10）支持WebSocket Client模式，可与WebSocket服务器进行双向通信；

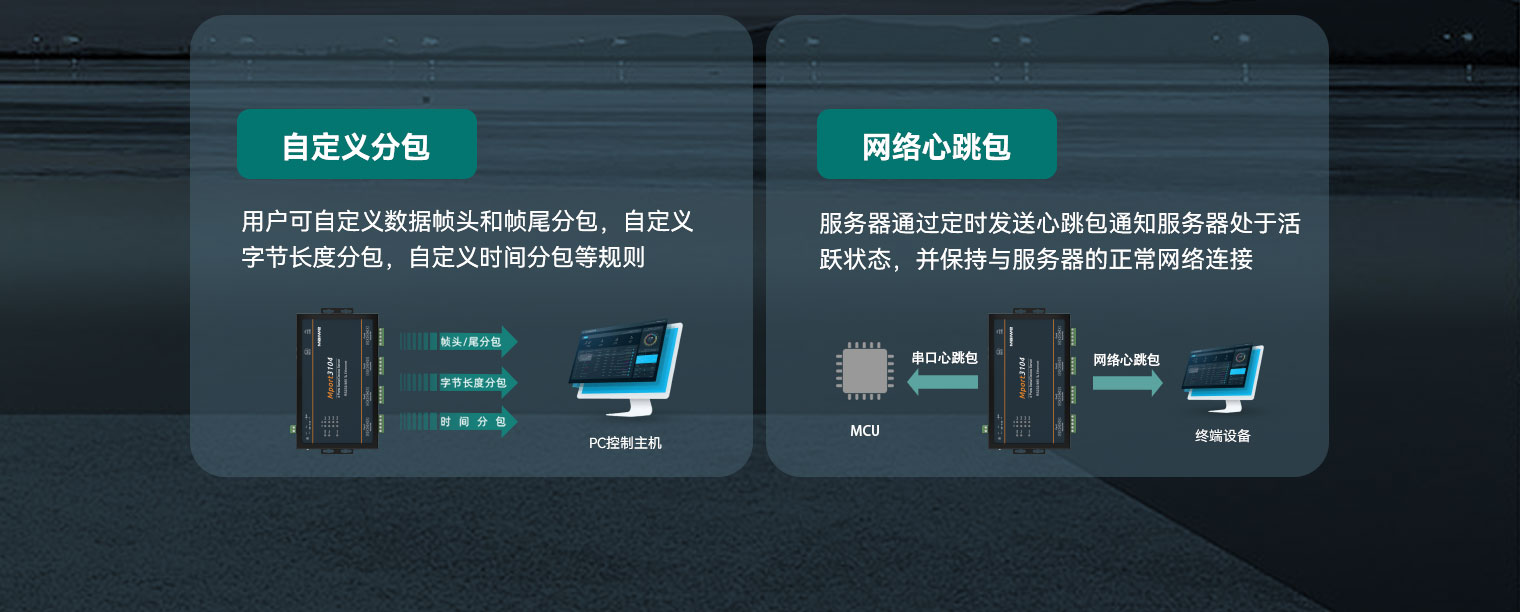

11）支持多种分包机制，根据数据长度或时间将串口数据转换为以太网数据包，满足不同网络实时性需求；

12）支持注册包与心跳包，实现连接验证与连接状态检测；

13）支持Modbus虚拟ID，将Modbus从机真实ID映射为虚拟ID进行数据通信，避免从机ID重复；

14）支持串口通信参数、工作模式、发送与接收帧数统计。



软件功能

网络协议

IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、RFC2217

IP获取方式

静态IP / DHCP

域名解析

支持

用户配置

网页配置

简单透传方式

UDP/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection

Modbus

Modbus RTU /ASCII转Modbus TCP

串口打包机制

时间和长度可设置；默认值根据波特率变化；最大打包长度1460bytes

TCP Server连接

单串口支持最多8路TCP Client连接

网络缓存

发送：16Kbyte；接收：16Kbyte

串口缓存

发送：1.5Kbyte；接收：1.5Kbyte

心跳包

支持TCP Keepalive机制，自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

HTTPD Client

支持

WebSocket Client

支持

RealCOM

支持迈威、Moxa、康海等工作模式

平均传输延时

<10ms

配套软件

网管配置工具、虚拟串口软件、MixView、MaxView

接口规格

百兆电口

1路10/100Base-T(X)自适应百兆RJ45电口，全/半双工、MDI/ MDI-X自适应

串口

串口类型：4路RS232/485

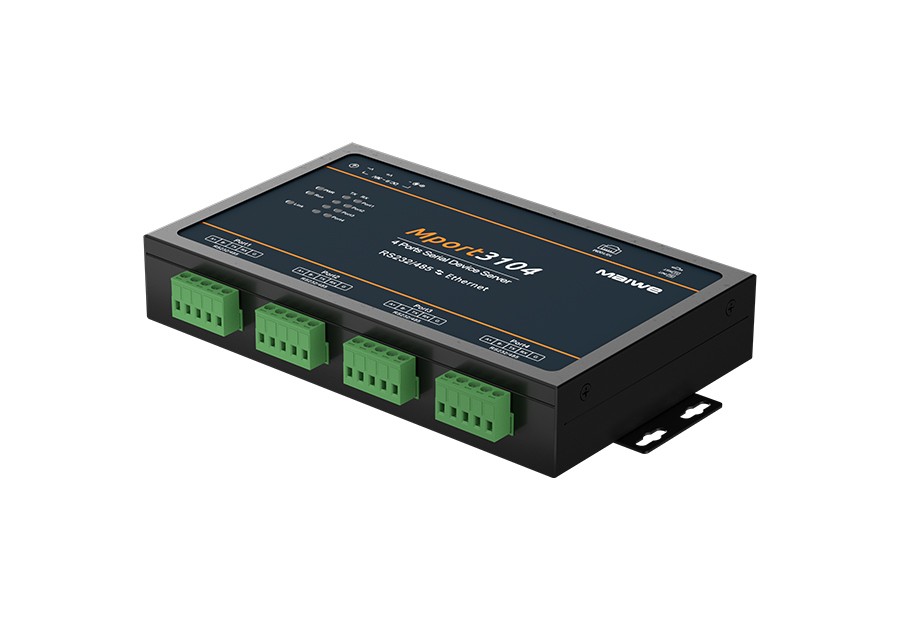

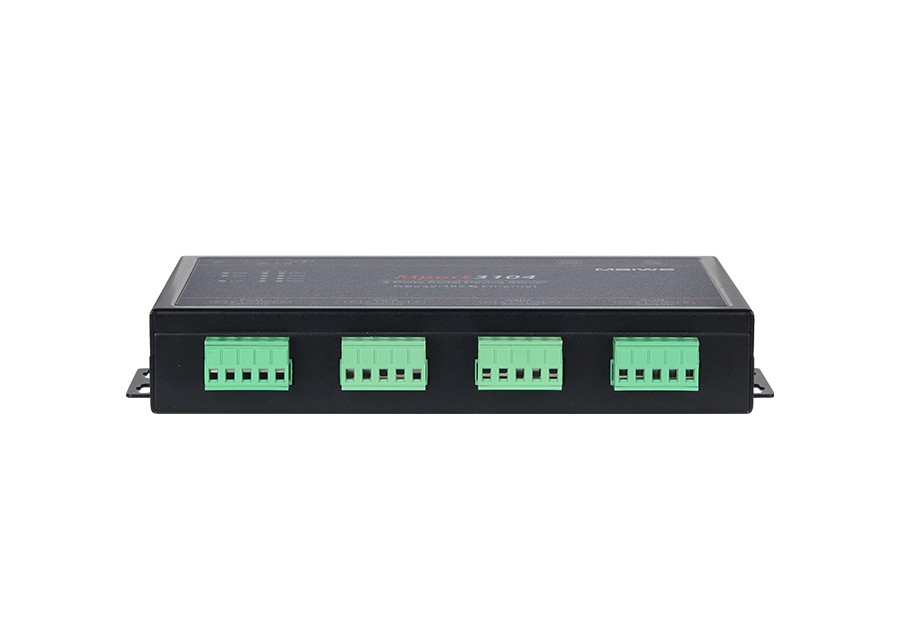

连接方式：5位5.08mm间距接线端子

波特率：600bps~460800bps

数据位：7bit、8bit

停止位：1bit、2bit

校验位：None、Odd、Even

按键

一键重启或恢复出厂设置按键

指示灯

电源指示灯、运行指示灯、以太网接口速率与连接/活动状态指示灯、串口发送与接收数据指示灯

电源参数

电源输入

DC9~36V

满载功耗

＜1.5W@DC12V

连接方式

2位5.08mm间距接线端子或Φ2.5mm DC圆头

机械参数

外形尺寸

207×112×34.2 (mm)（含挂耳）

安装方式

壁挂式安装

机壳防护

IP40

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：接触放电±8kV，空气放电±15kV

IEC 61000-4-5（Surge）： 电源：共模±4kV，差模±2kV；RS485：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV

IEC 61000-4-4（EFT）：电源：±4kV；通信口：±2kV

标准型号

百兆电口

RS232/485

电源范围

Mport3104

1

4

DC9~36V
