工业边缘计算网关

首页 > 产品中心 > 工业设备联网 > 工业智能网关 > 工业边缘计算网关

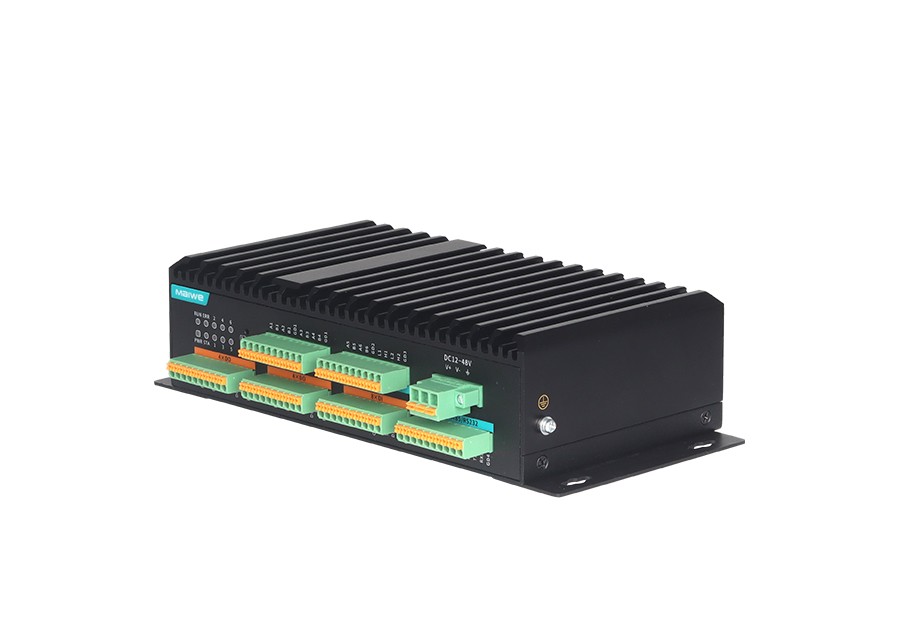

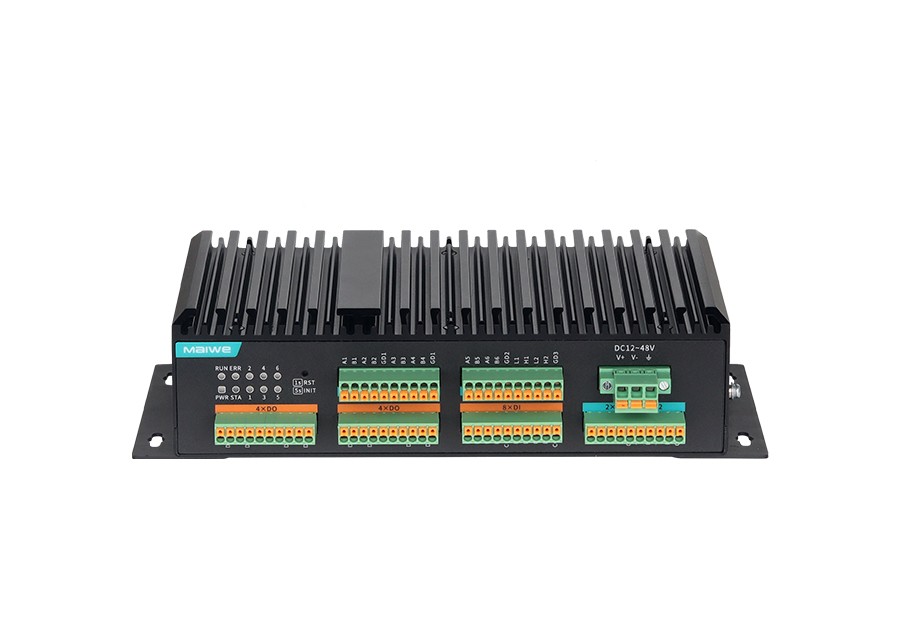

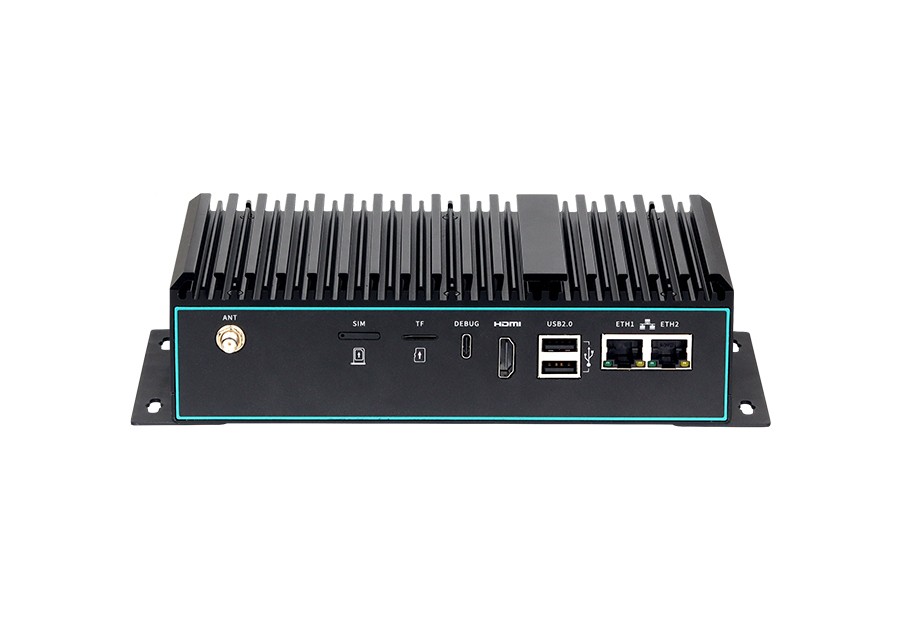

MaxGate700系列
壁挂式ARM四核Cortex-A53工业通信智能网关

◆ 支持2路千兆电口、6路RS485、2路RS232/485、2路CAN、16路I/O(8路DI+8路DO)、1路HDMI和2路USB2.0 HOST;

◆ 采用四核64位ARM Cortex-A53处理器，主频高达1.8GHz，满足边缘计算需求;

◆ 支持2GB DDR4内存与16GB eMMC存储，方便二次开发，可定制更大内存和eMMC;

◆ 内置成熟的有线、蜂窝网络、Wi-Fi网络管理系统，支持多网互备切换，故障自动重连等机制；

◆ 内置成熟的设备远程维护软件系统，支持多种VPN协议，快速对接私有化部署的MixConnect平台，一键构建PLC等设备远程维护通道；

◆ 支持1路DC12~48V宽压，无极性输入；

◆ 支持-40℃~+75℃工业环境，IP40等级防护。



在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MaxGate700系列工业通信智能网关，采用主频为1.8GHz的高性能四核64位ARM Cortex-A53处理器，搭配2GB DDR4+ 16GBeMMC(最大4GB + 32GB)，支持千兆以太网的有线连接，以及4G蜂窝网络的无线连接，为工业自动化应用领域提供高带宽、低延迟和高可靠性的有线和无线网络通信。



其具有丰富的接口，拥有2个千兆网口、6个隔离RS485、2个隔离RS232/485、2个隔离CAN、16个I/O(8个DI+8个DO)、1个HDMI、2个USB2.0、1个TF卡槽和1个Nano SIM卡槽;同时采用可靠的工业级设计，满足-40℃~+75℃工作温度环境，通过严格的安规与EMC测试。可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。



产品特点



1）支持2路千兆电口、6路RS485、2路RS232/485、2路CAN、16路I/O(8路DI+8路DO)、1路HDMI和2路USB 2.0 HOST；

2）采用四核64位ARM Cortex-A53处理器，主频高达1.8GHz，满足边缘计算需求；

3）支持2GB DDR4内存与16GB eMMC存储，方便二次开发，可定制更大内存和eMMC；

4）基于Ubuntu20.04，采用Linux5.10以上内核，支持apt包管理器，下载安装软件方便；

5）支持Docker，二次开发和部署自有程序快捷；

6）支持网卡、串口、CAN、GPIO、eMMC、HDMI、I2C、RTC、内置Watchdog、USB、Wi-Fi等驱动，提供应用层编程示例代码与通用的交叉编译环境，方便二次开发；

7）支持I/O数字量检测与控制；

8）WAN口可通过动态/静态/PPPoE拨号方式与外网连接；

9）可选4G蜂窝网络，单卡单待；

10）可选双频Wi-Fi 6，可作为无线客户端接入无线网络；

11）支持有线、无线、4G等多种网络接入模式(默认只支持有线)；

12）支持多种文件系统、多种网络协议；

13）支持VPN客户端与服务器构建专用网络；

14）支持MQTT、WebSocket等物联网通信协议，实现端与云之间万物互联；

15）支持RTC提供精准的实时时钟，设备掉电后也能继续保持时间。

系统信息

处理器

四核64位ARM Cortex-A53，主频1.8GHz

操作系统

Ubuntu20.04（Linux-5.10.198内核或Linux-RT-5.10.198实时内核可选）

内存

2GB DDR4（最大4GB可选）

存储

16GB eMMC（最大32GB可选）

TF卡：最大256GB

接口规格

以太网接口

2个10/100/1000Base-T(X) RJ45电口，支持全/半双工、MDI/MDI-X自适应

蜂窝网接口

（可选）

天线接口：1个，SMA-K（外螺纹内孔）

SIM座：Nano SIM卡槽

GNSS接口

（可选）

天线接口：1个，SMA-K（外螺纹内孔）

Wi-Fi+蓝牙

（可选）

天线接口：1个，RP-SMA-K（外螺纹内针）

标准：IEEE 802.11b/g/n + BLE 5.1

频段：2.4GHz

HDMI接口

1个HDMI 1.4接口，支持1080p@60Hz视频输出（不支持音频）

USB接口

2个Type-A USB 2.0接口（HOST）

串行接口

串口类型：6个隔离RS485 + 2个隔离RS232/485

连接方式：10位3.5mm间距接线端子

波特率：600bps~460800bps

隔离电压：3kVDC

CAN接口

通道数量：2个隔离CAN

连接方式：10位3.5mm间距接线端子

波特率：5kbps~1000kbps

隔离电压：3kVDC

DI接口

通道数量：8个DI输入

连接方式：10位3.5mm间距接线端子

额定电压：DC12V（DC5~24V）

输入类型：湿接点PNP（ 逻辑电平0：无外部电源输入；
逻辑电平1：有DC5~24V外部电源输入）

隔离保护：5kVDC（光耦隔离）

DO接口

通道数量：8个DO输出

连接方式：10位3.5mm间距接线端子

输出类型：继电器输出（干接点）

输出方式：常开

额定负载：单路5A@AC250V/DC30V

DEBUG接口

1个，采用Type-C USB接口，用于设备调试

按键

一键重启或恢复出厂设置

指示灯

电源指示灯、系统运行指示灯、系统错误指示灯、通信状态指示灯、
可编程指示灯（6个）

电源参数

电源输入

DC12~48V宽压，无极性输入

满载功耗

MaxGate700：均值≤7.5W@DC24V、峰值≤9.3W@DC24V

MaxGate700-W：均值≤9.8W@DC24V、峰值≤13.4W@DC24V

MaxGate700-4G：均值≤8.3W@DC24V、峰值≤11.0W@DC24V

连接方式

3位5.08mm间距带锁扣接线端子

机械参数

外形尺寸

200×110×55(mm)（不含挂耳及连接器尺寸）

安装方式

桌面式或壁挂式安装

机壳防护

铝合金外壳，IP40

重量

约1.15kg（不含天线）

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 3（接触放电±6kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV*，差模±1kV；网口：共模±4kV，差模±2kV；串口、CAN、I/O：共模±2kV，差模±1kV）

IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口、串口、CAN：±2kV）

*仅MaxGate700电源支持浪涌共模±2kV

标准型号

RAM

存储

蜂窝

Wi-Fi

以太网

RS485

RS232/485

CAN

DI

DO

电源范围

MaxGate700

2GB

16GB

/

/

2千兆电口

6

2

2

8

8

DC12~48V

MaxGate700-W

2GB

16GB

/

√

2千兆电口

6

2

2

8

8

MaxGate700-4G

2GB

16GB

4G

/

2千兆电口

6

2

2

8

8

* 4GB + 32GB大内存 需单独定制

* GNSS定位 需单独定制





相关文档
名称 大小 类型 版本 发布日期

MaxGate700系列 规格书

下载
 		709 KB 产品规格书 V1.0 2025-04-09

MaxGate700系列 硬件安装手册

下载
 		2.13 MB 安装手册 V1.0 2025-04-09

MaxGate700系列 用户手册

下载
 		5.46 MB 用户手册 V1.0 2025-04-09
  • 名称
    MaxGate700系列 规格书下载
    大小
    709 KB
    类型
    产品规格书
    版本
    V1.0
    发布日期
    2025-04-09
  • 名称
    MaxGate700系列 硬件安装手册下载
    大小
    2.13 MB
    类型
    安装手册
    版本
    V1.0
    发布日期
    2025-04-09
  • 名称
    MaxGate700系列 用户手册下载
    大小
    5.46 MB
    类型
    用户手册
    版本
    V1.0
    发布日期
    2025-04-09
