工业边缘计算网关

首页 > 产品中心 > 工业设备联网 > 工业智能网关 > 工业边缘计算网关

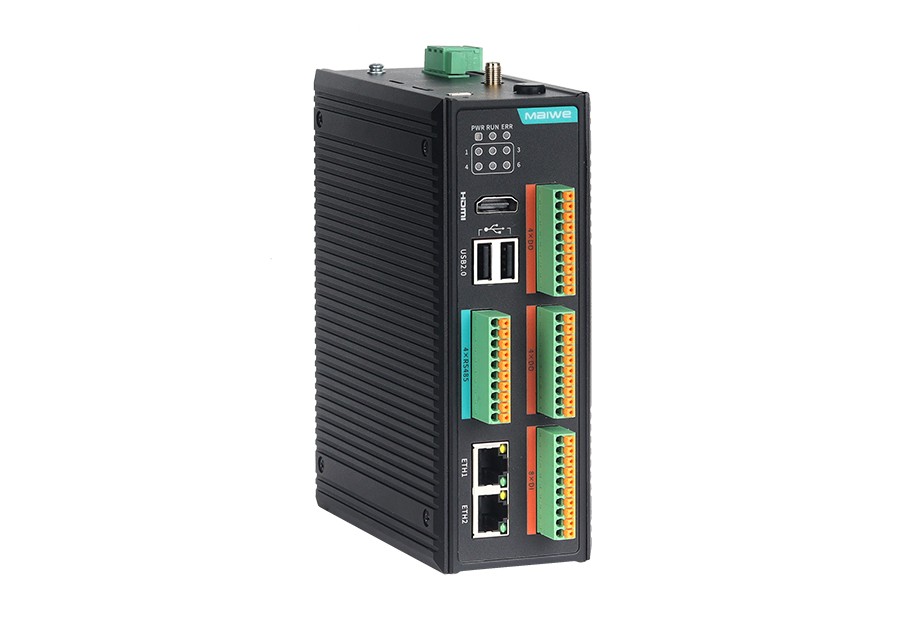

MaxGate600系列
卡轨式ARM四核Cortex-A53工业通信智能网关

◆ 支持2路千兆电口、4路RS485、16路I/O(8路DI+8路DO)、1路HDMI和2路USB2.0HOST；

◆ 采用四核64位ARM Cortex-A53处理器，主频高达1.8GHz，满足边缘计算需求；

◆ 支持2GB DDR4内存与16GB eMMC存储，方便二次开发，可定制更大内存和eMMC；

◆ 支持Docker，二次开发和部署自有程序快捷；

◆ 内置成熟的有线、蜂窝网络、Wi-Fi网络管理系统，支持多网互备切换，故障自动重连等机制；

◆ 内置成熟的设备远程维护软件系统，支持多种VPN协议，快速对接私有化部署的MixConnect平台，一键构建PLC等设备远程维护通道；

◆ 支持1路DC12~48V宽压，无极性输入；

◆ 支持-40℃~+75℃工业环境，IP40等级防护。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MaxGate600系列工业通信智能网关，采用主频为1.8GHz的高性能四核64位ARM Cortex-A53处理器，搭配2GB DDR4+ 16GB eMMC，支持千兆以太网的有线连接，以及4G蜂窝网络的无线连接，为工业自动化应用领域提供高带宽、低延迟和高可靠性的有线和无线网络通信。



其具有丰富的接口，拥有2个千兆网口、4个隔离RS485、16个I/O（8个DI+8个DO）、1个HDMI、2个USB2.0、1个TF卡槽和1个Nano SIM卡槽；同时采用可靠的工业级设计，满足-40℃~+75℃工作温度环境，通过严格的安规与EMC测试。可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。



产品特点



1）支持2路千兆电口、4路RS485、16路I/O（8路DI+8路DO）、1路HDMI和2路USB2.0 HOST；

2）采用四核64位ARM Cortex-A53处理器，主频高达1.8GHz，满足边缘计算需求；

3）支持2GB DDR4内存与16GB eMMC存储，方便二次开发，可定制更大内存和eMMC；

4）基于Ubuntu20.04系统，可选Linux-5.10.198或Linux-RT-5.10.198内核，支持apt包管理器，下载安装软件方便；

5）支持Docker，二次开发和部署自有程序快捷；

6）支持网卡、串口、GPIO、eMMC、HDMI、I2C、RTC、内置Watchdog、USB、Wi-Fi等驱动，提供应用层编程示例代码与通用的交叉编译环境，方便二次开发；

7）支持I/O数字量检测与控制；

8）WAN口可通过动态/静态/PPPoE拨号方式与外网连接；

9）可选4G蜂窝网络，单卡单待；

10）可选双频Wi-Fi 6，可作为无线客户端接入无线网络；

11）支持有线、无线、4G等多种网络接入模式（默认只支持有线）；

12）支持多种文件系统、多种网络协议；

13）支持VPN客户端与服务器构建专用网络；

14）支持MQTT、WebSocket等物联网通信协议，实现端与云之间万物互联；

15）支持RTC提供精准的实时时钟，设备掉电后也能继续保持时间。

系统信息

处理器

四核64位ARM Cortex-A53，主频1.8GHz

操作系统

Ubuntu20.04 (Linux-5.10.198内核或Linux-RT-5.10.198实时内核可选)

内存

2GB DDR4

存储

16GB eMMC

TF卡：最大256GB

接口规格

以太网接口

2个10/100/1000Base-T(X) RJ45电口，支持全/半双工、MDI/MDI-X自适应

蜂窝网接口

（可选）

天线接口：1个，SMA-K（外螺纹内孔）

SIM座：Nano SIM卡槽

Wi-Fi+蓝牙

（可选）

天线接口：1个，RP-SMA-K（外螺纹内针）

标准：IEEE 802.11b/g/n + BLE 5.1

频段：2.4GHz

HDMI接口

1个HDMI 1.4接口，支持1080p@60Hz视频输出（不支持音频）

USB接口

2个Type-A USB 2.0接口（HOST）

串行接口

串口类型：4个隔离RS485

连接方式：10位3.5mm间距接线端子

波特率：600bps~460800bps

隔离电压：3kVDC

DI接口

通道数量：8个DI输入

连接方式：10位3.5mm间距接线端子

额定电压：DC12V（DC5~24V）

输入类型：湿接点PNP（ 逻辑电平0：无外部电源输入；
逻辑电平1：有DC5~24V外部电源输入）

隔离保护：5kVDC（光耦隔离）

DO接口

通道数量：8个DO输出

连接方式：10位3.5mm间距接线端子

输出类型：继电器输出（干接点）

输出方式：常开

额定负载：单路5A@AC250V/DC30V

DEBUG接口

1个，采用Type-C USB接口，用于设备调试

按键

一键重启或恢复出厂设置

指示灯

电源指示灯、系统运行指示灯、系统错误指示灯、可编程指示灯（6个）

电源参数

电源输入

DC12~48V宽压，无极性输入

满载功耗

MaxGate600：均值≤8.0W@DC24V、峰值≤8.9W@DC24V

MaxGate600-W：均值≤8.2W@DC24V、峰值≤8.8W@DC24V

MaxGate600-4G：均值≤8.7W@DC24V、峰值≤13.7W@DC24V

连接方式

3位5.08mm间距带锁扣接线端子

机械参数

外形尺寸

160×58×122(mm)（不含卡轨及连接器尺寸）

安装方式

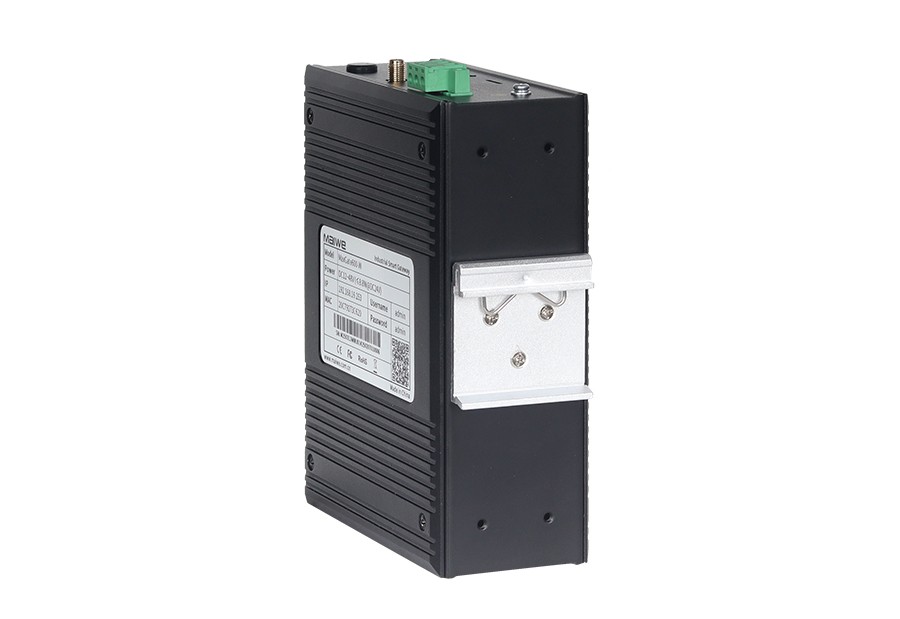

35mm标准DIN卡轨式安装

机壳防护

铝合金外壳，IP40

重量

约0.85kg（不含天线）

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±1kV；网口：共模±4kV，差模±2kV；串口、I/O：共模±2kV，差模±1kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口、串口：±2kV）

标准型号

RAM

存储

蜂窝

Wi-Fi

以太网

RS485

HDMI

USB

DI

DO

电源范围

MaxGate600

2GB

16GB

/

/

2千兆电口

4

1

2

8

8

DC12~48V

MaxGate600-W

2GB

16GB

/

√

2千兆电口

4

1

2

8

8

MaxGate600-4G

2GB

16GB

4G

/

2千兆电口

4

1

2

8

8



* CAN接口 需单独定制

相关文档
名称 大小 类型 版本 发布日期

MaxGate600系列 规格书

下载
 		593 KB 产品规格书 V2.0 2025-04-09

MaxGate600系列 硬件安装手册

下载
 		1.84 MB 安装手册 V2.0 2025-04-09

MaxGate600系列 用户手册

下载
 		4.84 MB 用户手册 V2.0 2025-04-09
