本安型以太网交换机

首页 > 产品中心 > 工业交换机 > 本安交换机 > 本安型以太网交换机

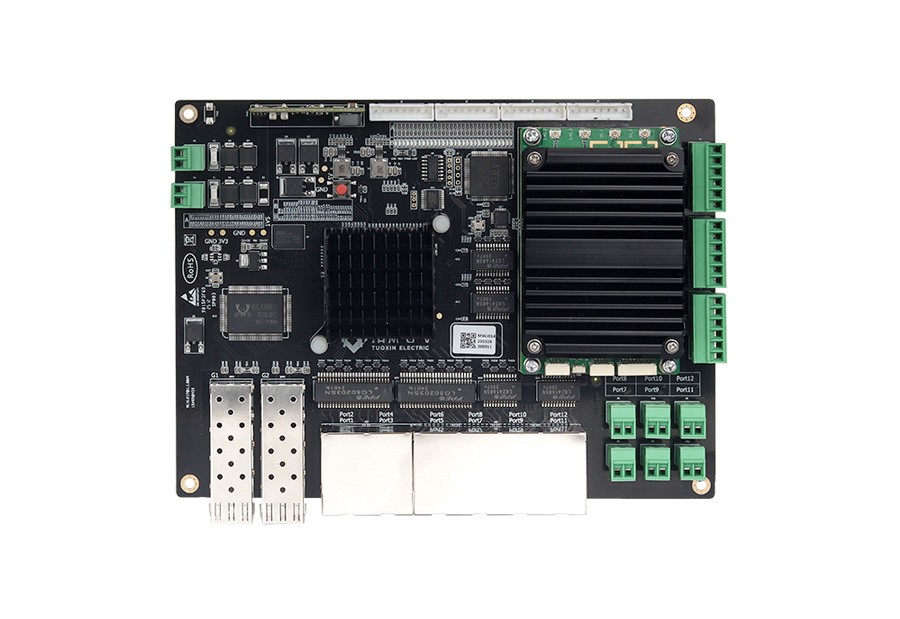

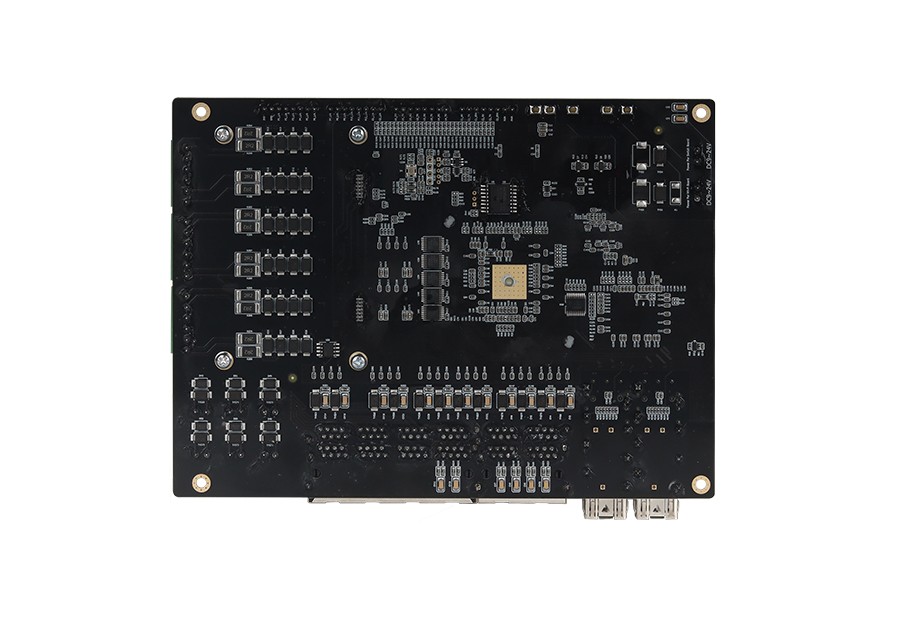

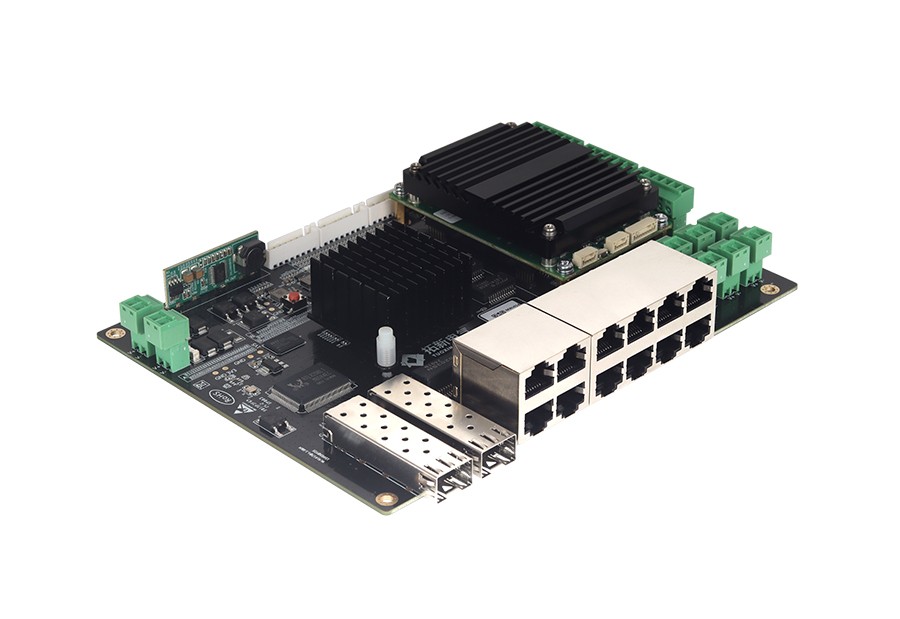

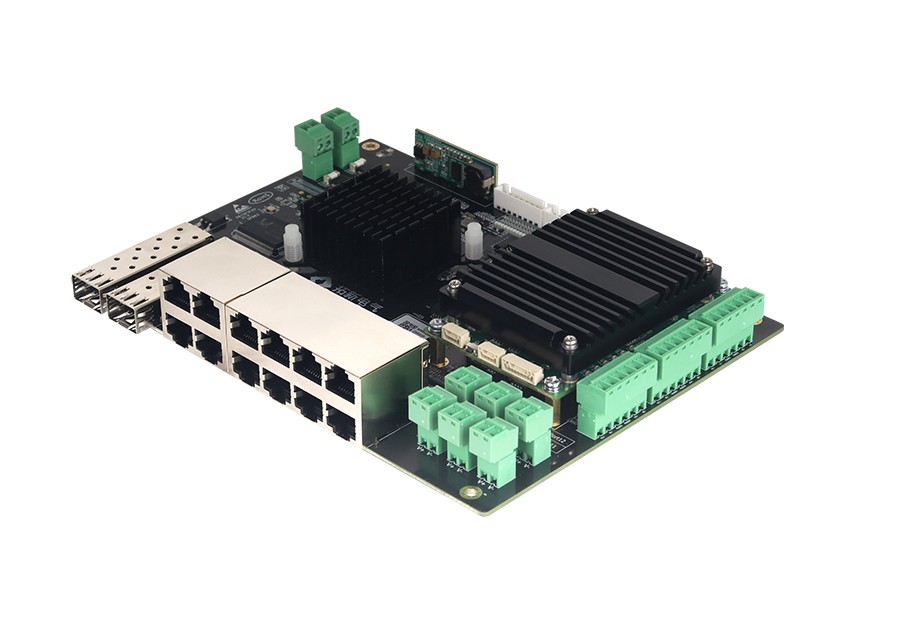

MES7114W-2GF-4D485-2CAN
14口二层千兆双频Wi-Fi6带6路数据口嵌入式本安型工业无线交换机

◆ 2路千兆光口+12路百兆电口，4路带隔离RS485，2路带隔离CAN，2路2.4GHz+2路5GHz天线接口；

◆ Wi-Fi6双频WLAN，OFDMA+MU-MIMO技术；

◆ 802.11k/v/r快速漫游；

◆ AP、中继和客户端工作模式；

◆ Ring、ERPS、STP/RSTP、MRP环网冗余协议；

◆ 双路DC9~24V电源输入，符合本安电路设计标准；

◆ -40℃~+75℃工作温度。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MES7114W-2GF-4D485-2CAN是14口二层千兆双频Wi-Fi6带6路数据口嵌入式本安型工业无线交换机，双频并发速率高达2976Mbps，集成串口设备联网与CAN设备联网，符合本质安全型设计需求。采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。支持WEB网管功能和多种网络协议，可以提高网络的效率、可靠性和安全性，满足多种复杂网络的需求。光口支持多种光模块可选，采用光纤远距离传输，抗电磁干扰能力强；电口支持10/100M、全/半双工、MDI/ MDI-X自适应，为工业自动化应用领域提供高带宽、低延迟和高可靠性的网络通信。



提供2路千兆光口（SFP插槽）、12路百兆电口、4路RS485、2路CAN口、2路2.4GHz天线接口和2路5GHz天线接口，采用本安型设计，满足-40℃~+75℃工作温度环境，通过严格的功能、高低温、安规与电磁抗扰度等测试，满足不同的网络现场和严酷的工业环境应用需求，可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。



产品特点



1）2路千兆光口+12路百兆电口；

2）4路带隔离RS485；

3）2路带隔离CAN；

4）2路2.4GHz+2路5GHz天线接口；

5）Wi-Fi6双频WLAN，OFDMA+MU-MIMO技术；

6）802.11k/v/r快速漫游；

7）AP、中继和客户端工作模式；

8）Ring、ERPS、STP/RSTP、MRP环网冗余协议；

9）802.1Q VLAN划分多个广播域，增强安全性；

10）LACP端口汇聚，增加带宽和链路冗余；

11）QoS服务质量，优先级传输，解决网络拥塞；

12）IGMP Snooping、GMRP，减少组播数据广播；

13）LLDP、SNMP、RMON，拓扑/网络/远程管理；

14）ACL、802.1X、TACACS+，访问控制增强安全性；

15）端口环回、端口镜像、Ping、DDM、线路诊断；

16）串口、CAN终端设备联网；

17）双路DC9~24V电源输入，符合本安电路设计标准；

18）-40℃~+75℃工作温度。

协议标准

IEEE标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.1w、IEEE 802.1p、IEEE 802.1X、IEEE 802.1Q、IEEE 802.3ad、IEEE 802.1AB、IEEE 802.11a/g/n/ac/ax、IEEE 802.11i、IEEE 802.11k/v/r

交换性能

交换方式

储存转发

背板带宽

12.8Gbps

缓存大小

4.1Mbit

巨型帧

10kByte

MAC地址表

8K

接口规格

千兆光口

2路1000Base-X千兆SFP插槽，兼容100Base-FX（推荐使用我司指定的SFP模块）

百兆电口

12路10/100Base-T(X)自适应百兆RJ45电口，支持全/半双工、MDI/MDI-X自适应；其中端口Port7-Port12支持电源输出，输出电压同端口输入电压，供电引脚：4、5为正，7、8为负；端口电源输入采用6个2位3.81mm间距接线端子

串口

接口类型：4路带隔离RS485串口

接口信号：A+、B-、RGND

波特率：600bps~460800bps

数据位：7bit、8bit

停止位：1bit、2bit

校验位：无校验、奇校验、偶校验

连接方式：2个6位3.81mm间距接线端子

终端电阻：内置120Ω终端电阻，可通过拨码开关设置

隔离电压：2.5kV

CAN

接口类型：2路带隔离CAN总线接口

接口信号：H、L、GND

波特率：5kbps~1000kbps

连接方式：6位3.81mm间距接线端子

终端电阻：内置120Ω终端电阻，可通过拨码开关设置

隔离电压：2.5kV

天线接口

2路2.4GHz和2路5GHz天线接口，采用1代IPEX板端天线座

按键

主板恢复出厂设置按键、无线模块重启或恢复出厂设置按键

指示灯

交换机主板：电源指示灯、运行指示灯、以太网接口指示灯、串口发送与接收数据指示灯、CAN发送与接收数据指示灯、CAN错误指示灯，支持指示灯外引

无线模块：运行指示灯、以太网接口指示灯、2.4G与5G指示灯、BRE指示灯

电源参数

电源输入

DC9~24V，双电源冗余

满载功耗

均值≤11.1W@DC12V、峰值≤19.9W@DC12V

连接方式

2位3.81mm间距接线端子

电源保护

防反接、缓启动、过流保护、过压保护

机械参数

外形尺寸

190×140×28.2(mm)（不含连接器尺寸）

安装方式

嵌入式安装

重量

约0.42kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）



标准型号

千兆光口

百兆电口

RS485

CAN

2.4GHz天线

5GHz天线

电源范围

MES7114W-2GF-4D485-2CAN

2

12

4

2

2

2

双路DC9~24V
相关文档
名称 大小 类型 版本 发布日期

MES7114W-2GF-4D485-2CAN 规格书

下载
 		547 KB 产品规格书 V1.0 2025-06-25
  • 名称
    MES7114W-2GF-4D485-2CAN 规格书下载
    大小
    547 KB
    类型
    产品规格书
    版本
    V1.0
    发布日期
    2025-06-25
