IWM705T-4N25

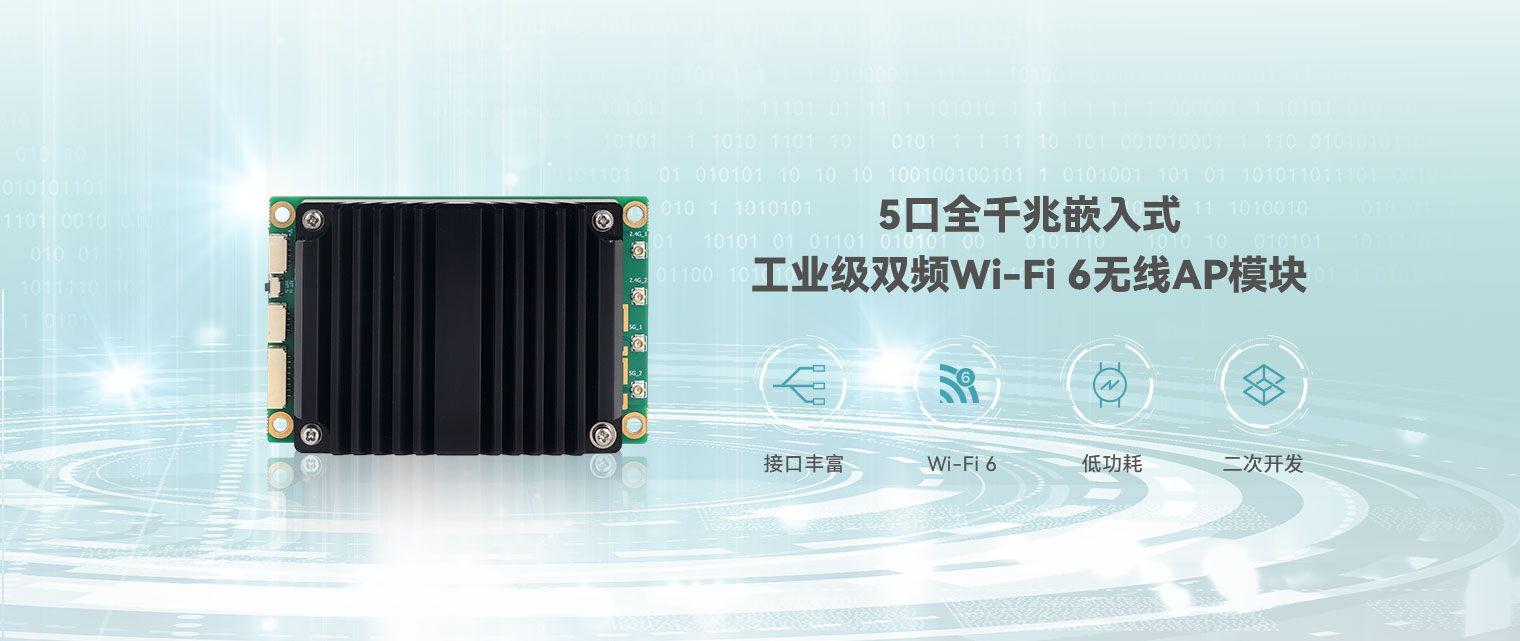

5口全千兆嵌入式工业级双频Wi-Fi 6无线AP模块

◆ 5路千兆以太网接口，2路2.4GHz+2路5GHz天线接口；

◆ Wi-Fi6双频WLAN，OFDMA+MU-MIMO技术；

◆ 802.11k/v/r快速漫游，AP、中继和客户端工作模式；

◆ 客户端增强漫游、无线NAT，AP 5G优选；

◆ AC可控，快速漫游、快速发现、批量管理与升级；

◆ 国家码、发送功率调节、用户数量限制、SSID隐藏、用户隔离、WDS桥接、黑白名单、救援网络；

◆ 端口转发、IP/MAC/域名过滤、自定义规则、NAT；

◆ 结构紧凑体积小巧，可灵活制板自定义接口连接方式，方便二次开发。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介

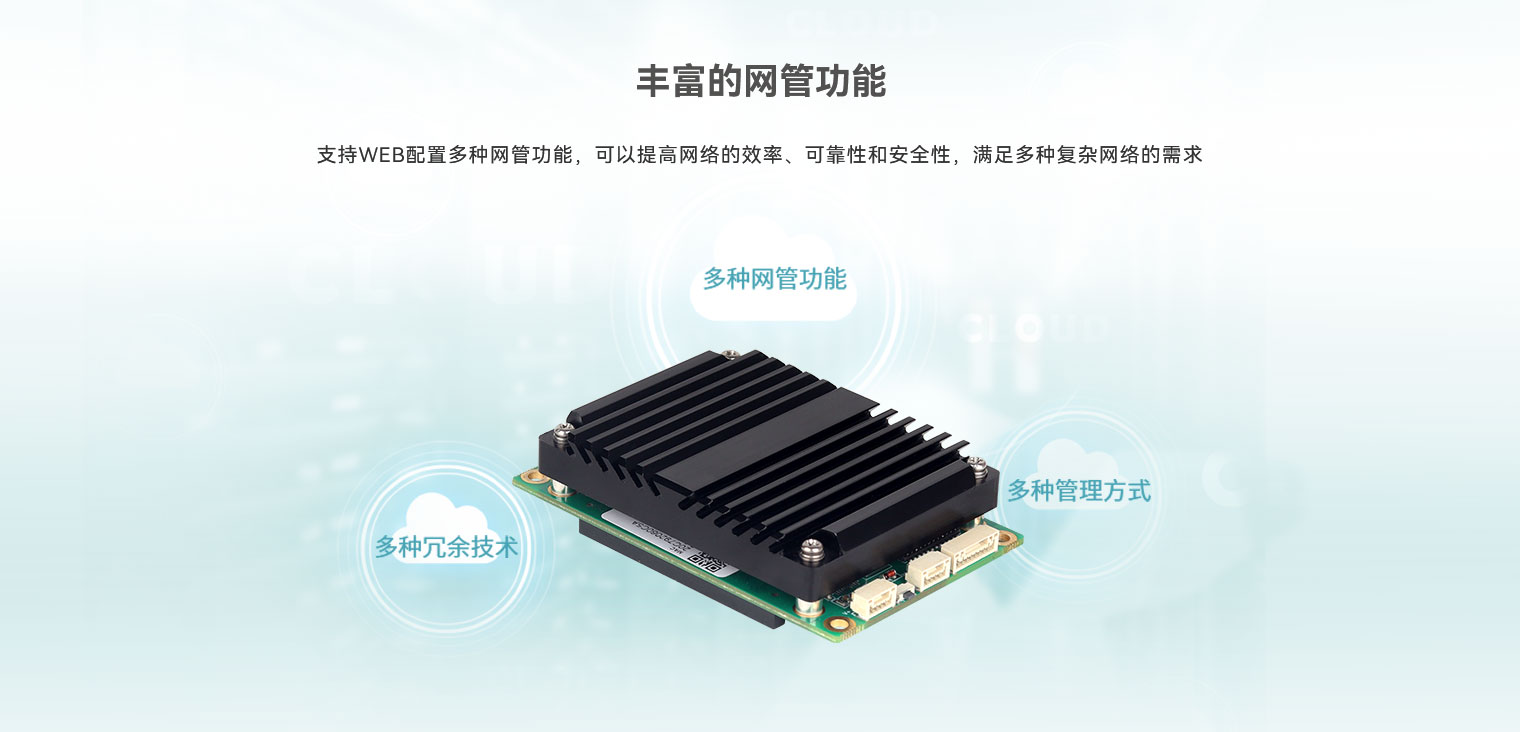

IWM705T-4N25是5口全千兆嵌入式工业级双频Wi-Fi 6无线AP模块，采用32位双核ARM Cortex-A9处理器，主频高达1.2GHz。支持WEB配置多种网管功能，可以提高网络的效率、可靠性和安全性，满足多种复杂网络的需求。支持千兆以太网的有线连接，以及2.4GHz和5GHz双频无线连接，双频并发速率高达2976Mbps，为工业自动化应用领域提供高带宽、低延迟和高可靠性的网络通信。



提供5路千兆以太网接口、2路2.4GHz天线接口和2路5GHz天线接口，采用低功耗、宽温、宽压、模块化设计，满足-40℃~+75℃工作温度环境，通过严格的功能、高低温、安规与电磁抗扰度等测试，满足不同的网络现场和严酷的工业环境应用需求，可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。





产品特点



1）5路千兆以太网接口；

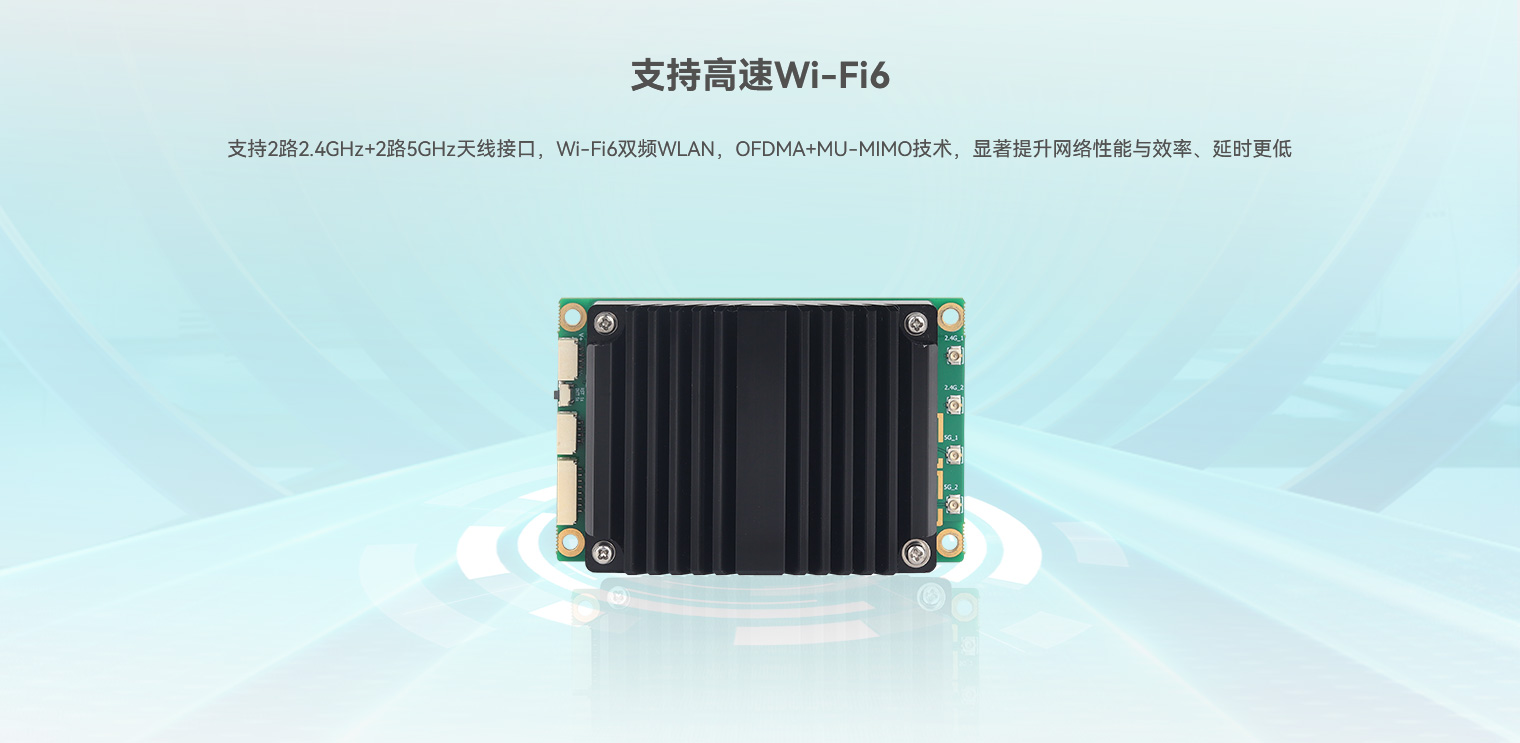

2）2路2.4GHz+2路5GHz天线接口；

3）Wi-Fi6双频WLAN，OFDMA+MU-MIMO技术；

4）802.11k/v/r快速漫游；

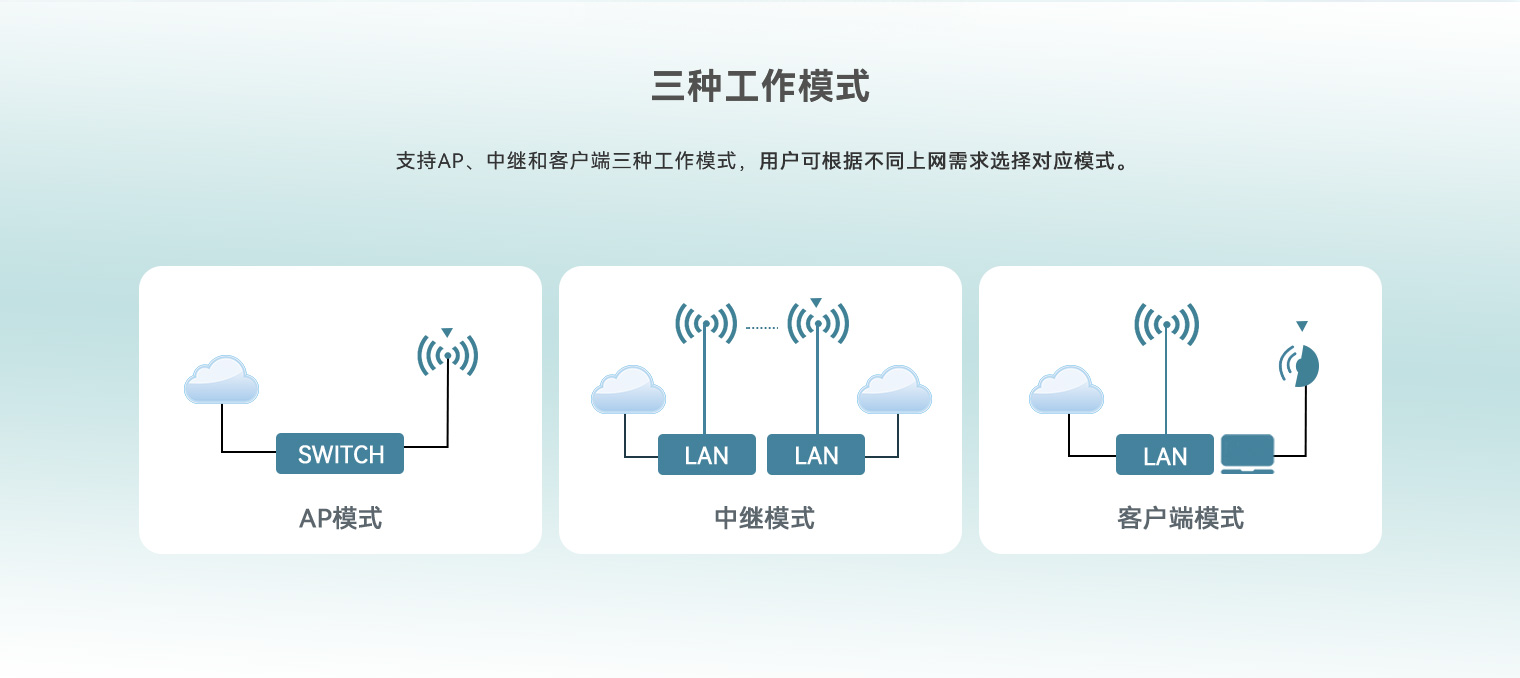

5）AP、中继和客户端工作模式；

6）客户端增强漫游、无线NAT，AP 5G优选；

7）AC可控，快速漫游、快速发现、批量管理与升级；

8）国家码、发送功率调节、用户数量限制、SSID隐藏、用户隔离、WDS桥接、黑白名单、救援网络；

9）端口转发、IP/MAC/域名过滤、自定义规则、NAT；

10）结构紧凑体积小巧，可灵活制板自定义接口连接方式，方便二次开发；

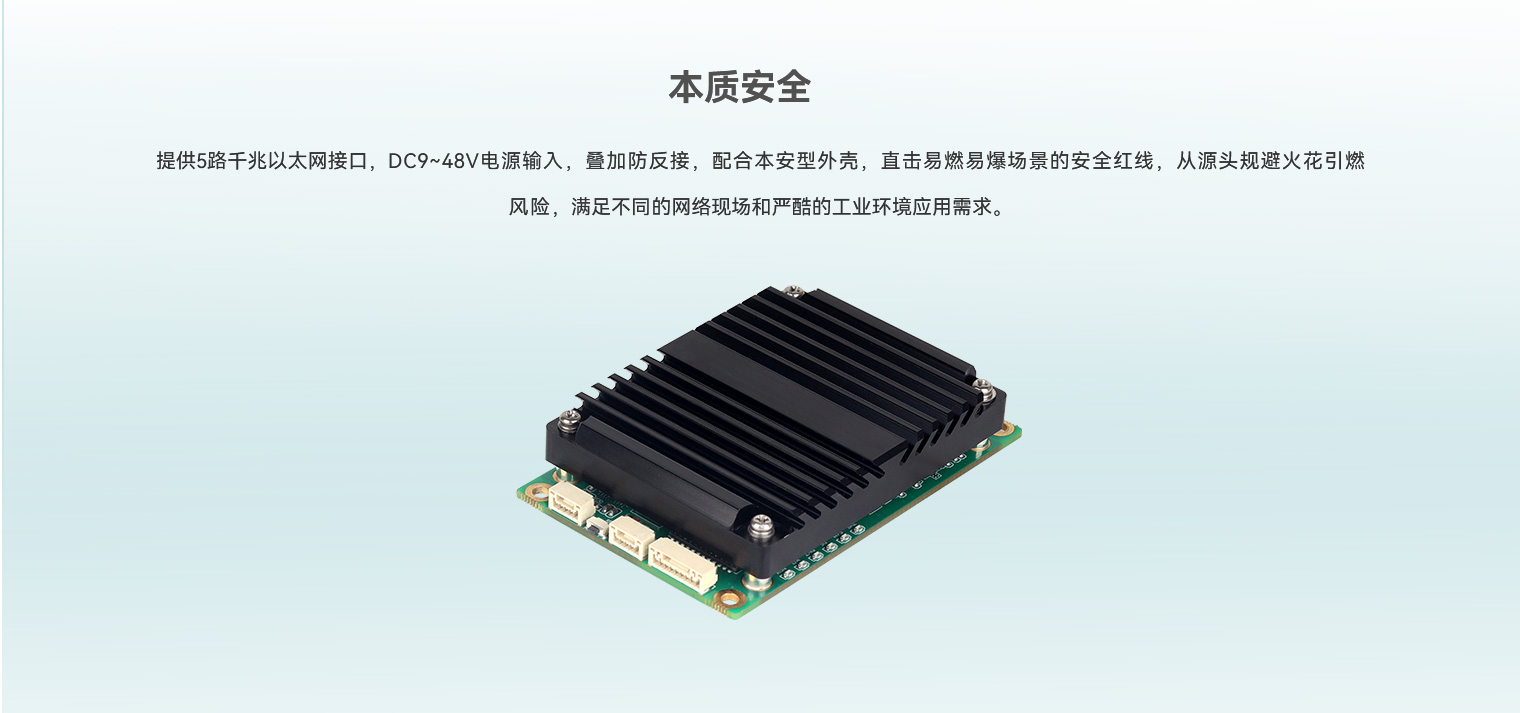

11）DC9~48V电源输入；

12）-40℃~+75℃工作温度。

协议标准

IEEE标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.11a/g/n/ac/ax、IEEE 802.11i、IEEE 802.11k/v/r

接口规格

千兆以太网

5路千兆以太网接口

天线接口

2路2.4GHz和2路5GHz天线接口，采用1代IPEX板端天线座

UART

1路TTL UART串行接口，可作为CONSOLE口，用于设备调试

按键

重启或恢复出厂设置

指示灯

运行指示灯、以太网接口指示灯、2.4G指示灯、5G指示灯、WPS指示灯、BRE指示灯

Wi-Fi射频参数

无线标准

IEEE 802.11g/n/ax（2.4GHz）、IEEE 802.11a/n/ac/ax（5GHz）

工作频段

2.412GHz~2.484GHz（2.4GHz ISM Band）

5.18GHz~5.825GHz（5GHz ISM Band）

调制方式

DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM、256-QAM、1024-QAM

信道带宽

20MHz/40MHz/80MHz/160MHz

最大发射功率

2.4GHz：

+15dBm@HE40/MCS11 -42dB Dynamic EVM

+19dBm@HT20/MCS7 -36dB Dynamic EVM

+20.5dBm@HT20/40 MCS0

5GHz：

+16.5dBm@HE80/MCS11 -44dB Dynamic EVM

+17.5dBm@VHT80/MCS9 -43dB Dynamic EVM

+19dBm@HT20/40 MCS7 -38dB Dynamic EVM

+24dBm@HT20/40 MCS0

接收灵敏度

2.4GHz：

-71.0dBm（HT40/MCS7/1SS）

-60.0dBm（HE40/MCS11/1SS）

5GHz：

-74.0dBm（HT40/MCS7/1SS）

-66.0dBm（VHT80/MCS9/1SS）

-62.0dBm（HE80/MCS11/1SS）

最大传输速率（理论值）

2.4GHz频段2T2R最大传输速率为574Mbps

5GHz频段2T2R在160MHz频宽下最大传输速率为2402Mbps

无线总速率2976Mbps

电源参数

电源输入

DC9~48V

满载功耗

均值≤10.2W@DC12V、峰值≤17.8W@DC12V

电源防护

防反接

机械参数

外形尺寸

85×55×21.2 (mm)（含散热片尺寸）

安装方式

嵌入式安装

重量

约0.14kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

标准型号

千兆以太网

2.4GHz天线

5GHz天线

电源范围

IWM705T-4N25

5

2

2

DC9~48V
