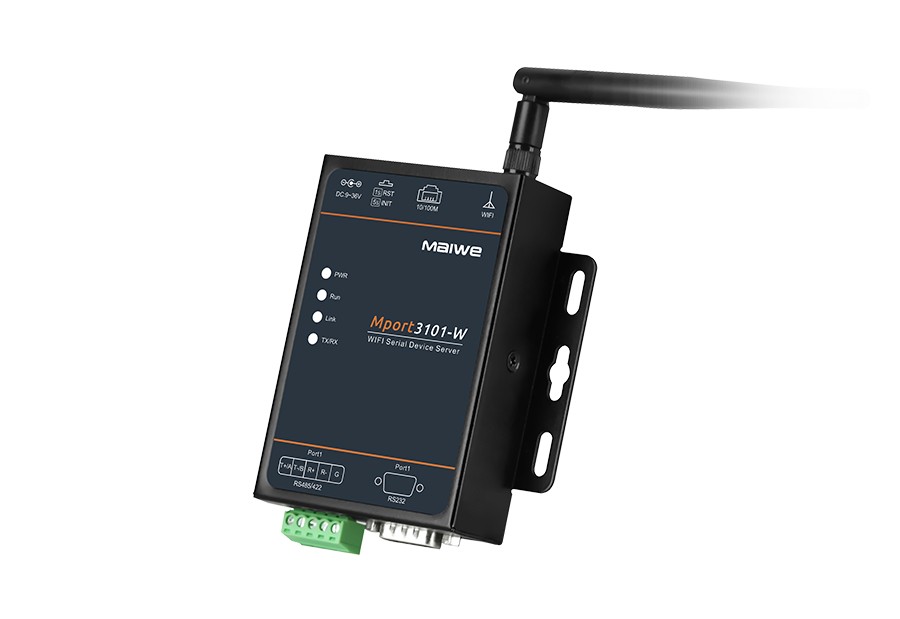

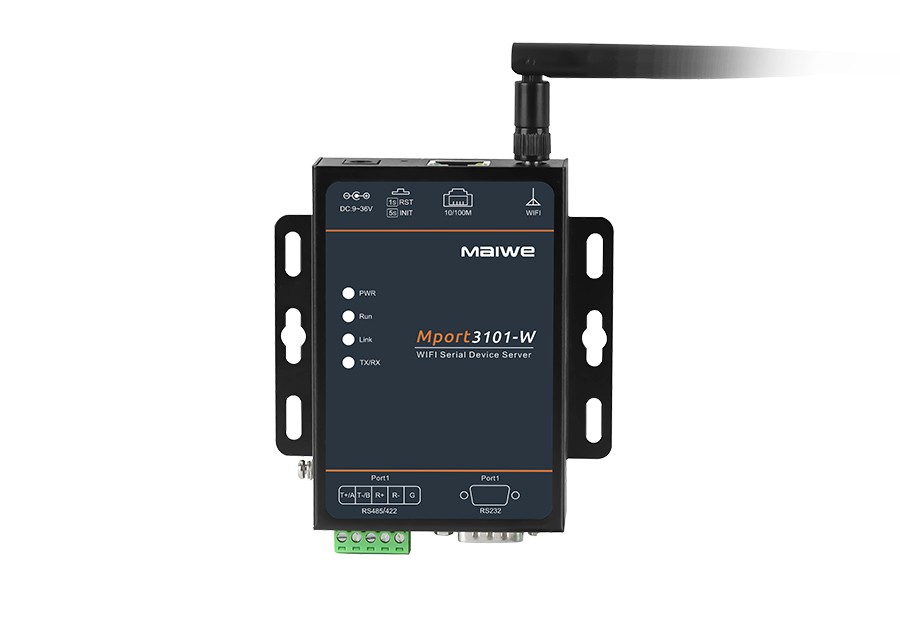

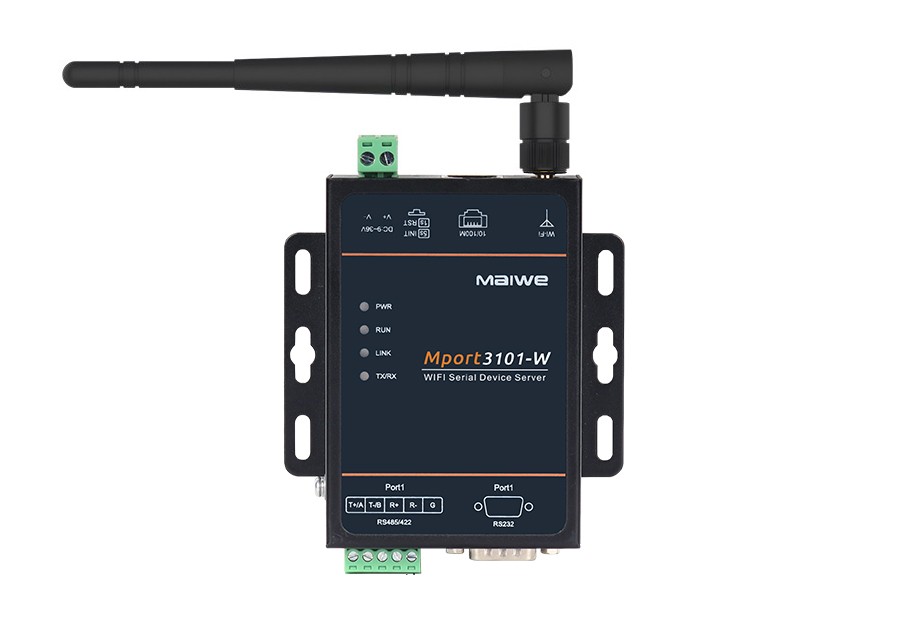

Mport3101-W

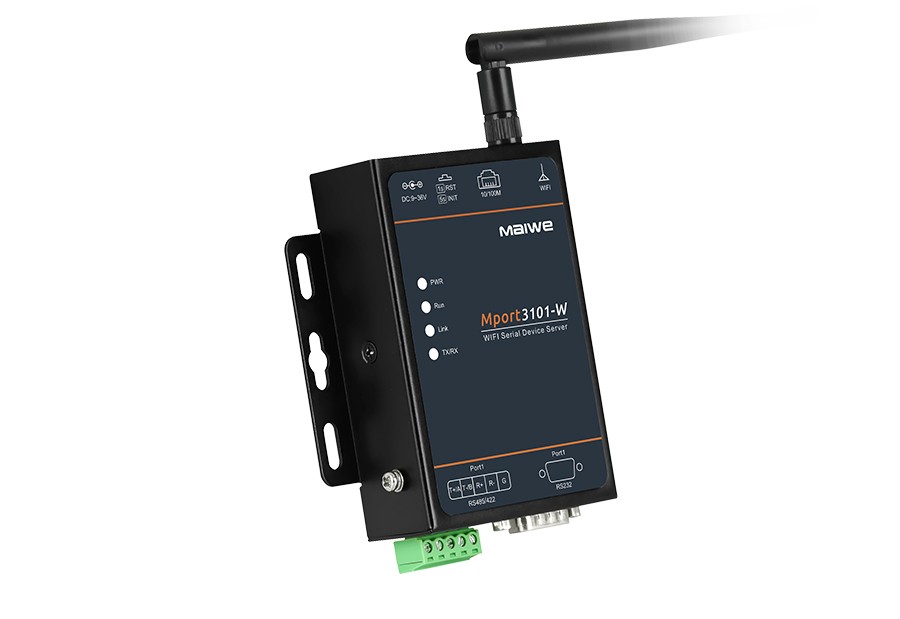

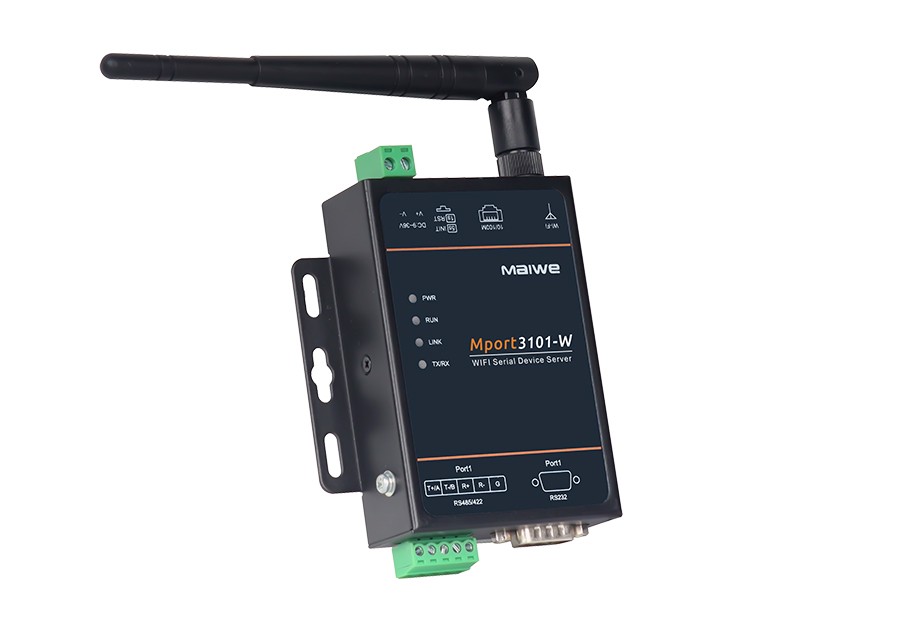

1路RS232/485/422壁挂式Wi-Fi串口服务器

◆ 支持1路RS232/485/422串口、1路百兆电口和1路2.4GHz天线接口，满足各种工业总线或网络现场需求；

◆ 支持串口转无线Wi-Fi /有线以太网；

◆ 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口；

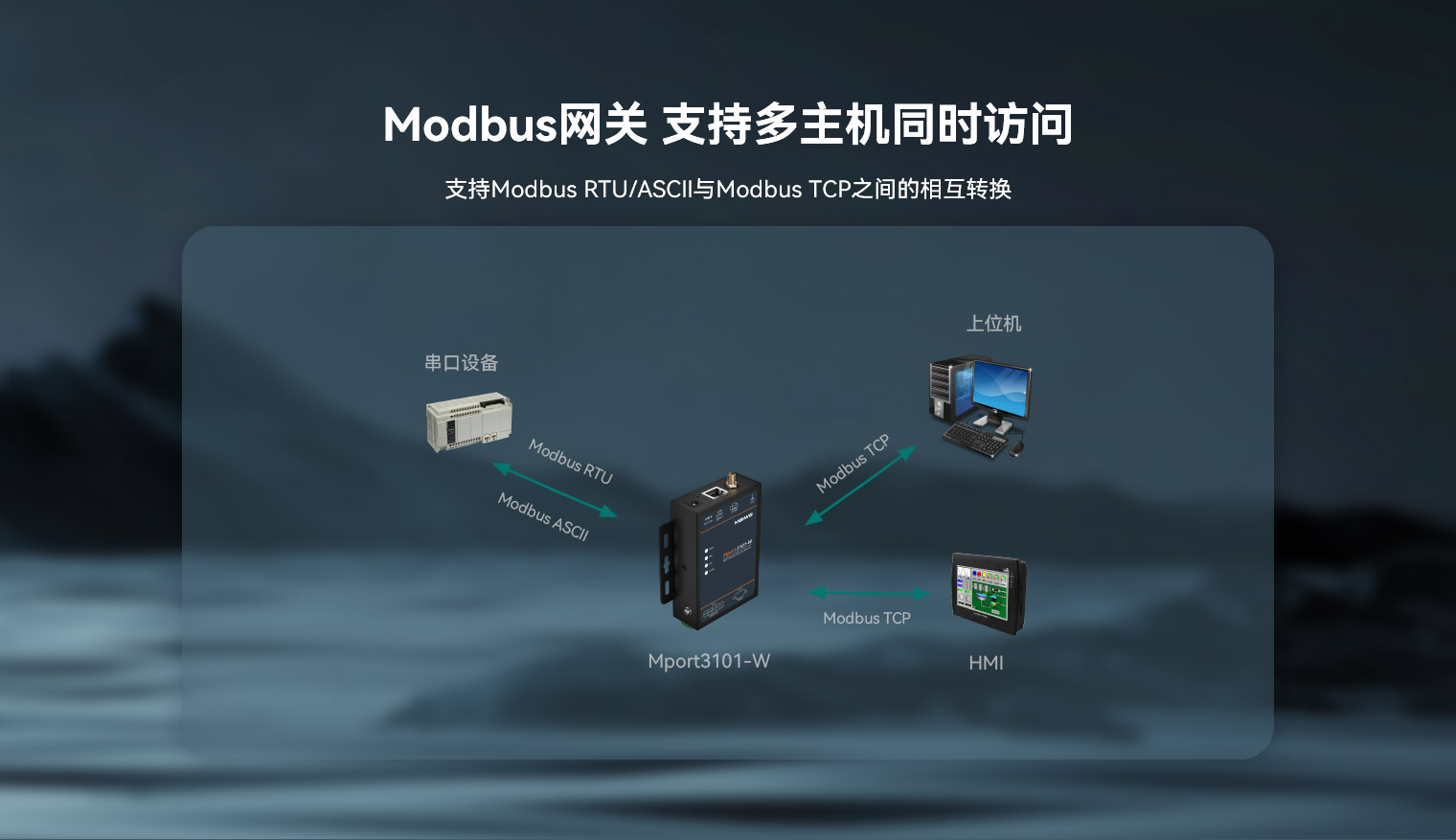

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换，支持Modbus RTU/ASCII Over TCP透传；

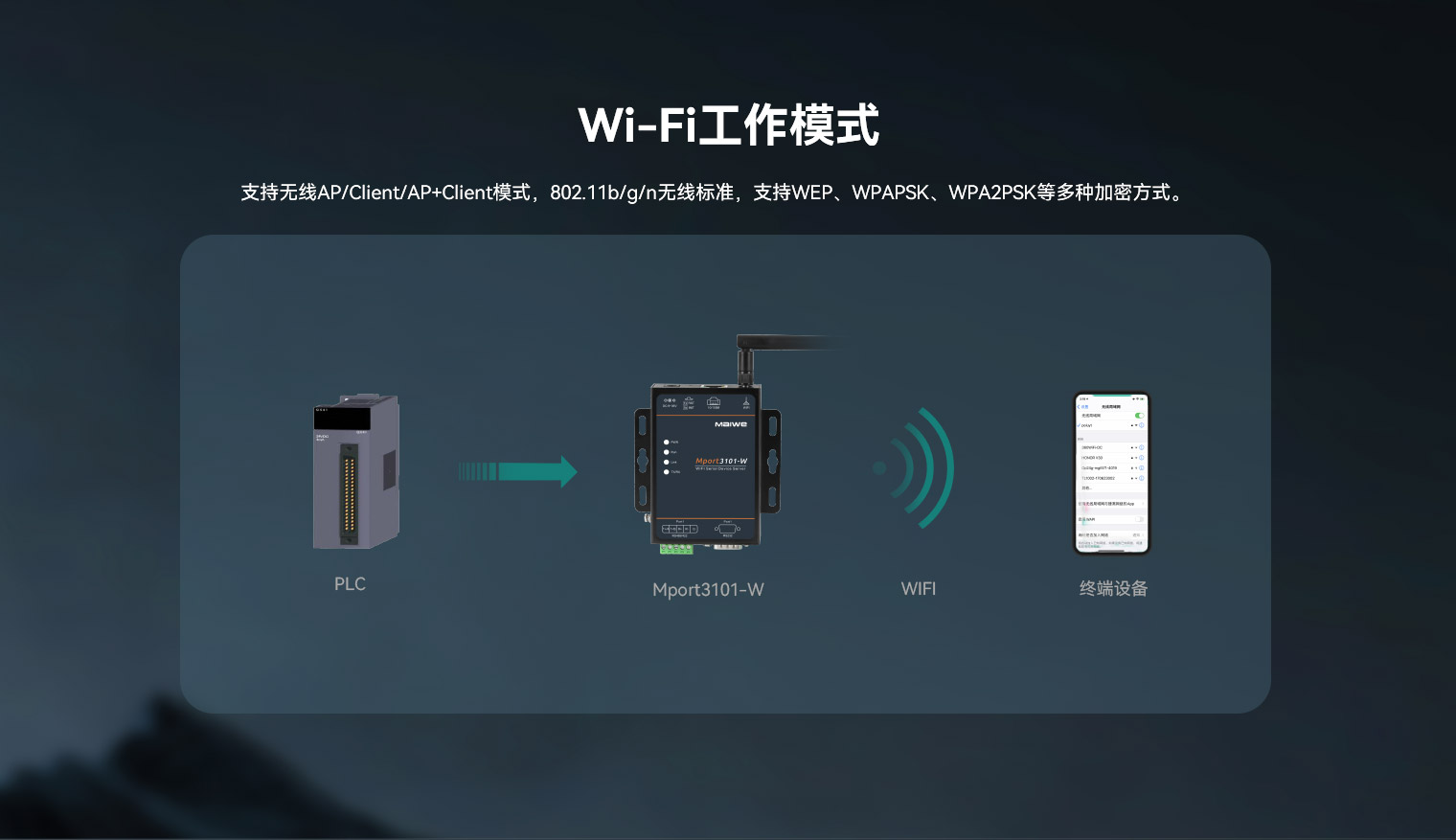

◆ 支持AP、Client或AP+Client等无线模式，可作为Wi-Fi热点、无线客户端或网桥，实现有线和无线网络转换；

◆ 提供工业级的直流电源DC9~36V输入，具有防反接保护；

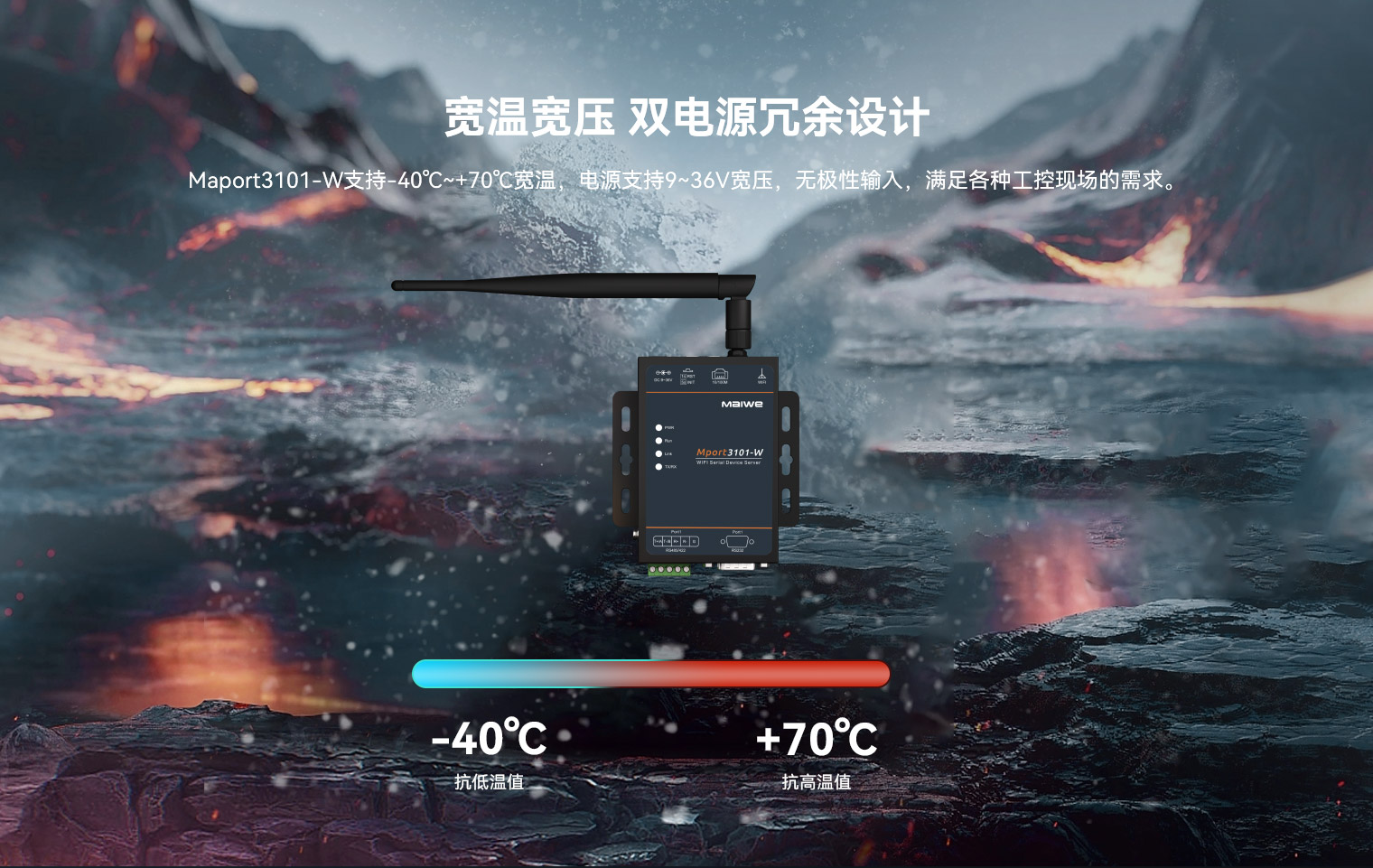

◆ 高强度金属外壳，IP40防护等级，设备能可靠地工作在-40℃~+70℃严酷的工业环境中。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



Mport3101-W是一款1路RS232/485/422壁挂式Wi-Fi串口服务器，专为工业用户提供串口、无线网络、有线网络之间的数据透明传输或协议传输。该产品支持1路RS232/485/422串口、1路百兆电口和1路2.4GHz Wi-Fi接口，同时支持串口转Wi-Fi、串口转以太网、以太网转Wi-Fi功能，能够将串口（RS232/485/422）转换成TCP/IP网络接口，使得串口设备方便、快捷地接入TCP/IP网络，实现串口与TCP/IP网络的互联互通，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。



迈威通信的工业级Wi-Fi串口服务器支持WEB配置多种网管功能，如串口/网络工作模式、无线设置、LAN/WAN设置、静态路由、网络诊断、访问限制、时间同步、日志、告警设置等；支持UDP / UDP Multicast、TCP Client/Server、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、RealCOM_MCP/CCP/MW、Pair Connection Master/Slave、Httpd Client、WebSocket Client、MQTT等多种转换模式，实现串口转以太网或Modbus TCP协议。在核心器件上，产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。



产品特点



1）支持AP、Client或AP+Client等无线模式，可实现无线终端的接入、无线网络的访问或桥接；

2）支持DHCP服务器，集中对用户IP进行动态管理和配置，可绑定IP与MAC，避免IP地址变动或冲突；

3）支持UDP、UDP Multicast模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效；

4）支持TCP Client/Server模式，通过TCP协议建立会话连接，TCP Client支持至多16路会话连接，TCP Server支持至多32路会话连接，支持RFC2217指令动态修改串口波特率等通信参数；

5）支持Pair Connection Master/Slave模式，设备可以成对使用，操作简单；

6）支持Modbus RTU/ASCII Master/Slave模式，实现Modbus TCP与Modbus RTU/ASCII协议转换；

7）支持Modbus从机预读取，单口自动学习至多256条RTU或128条ASCII指令，实现快速响应；

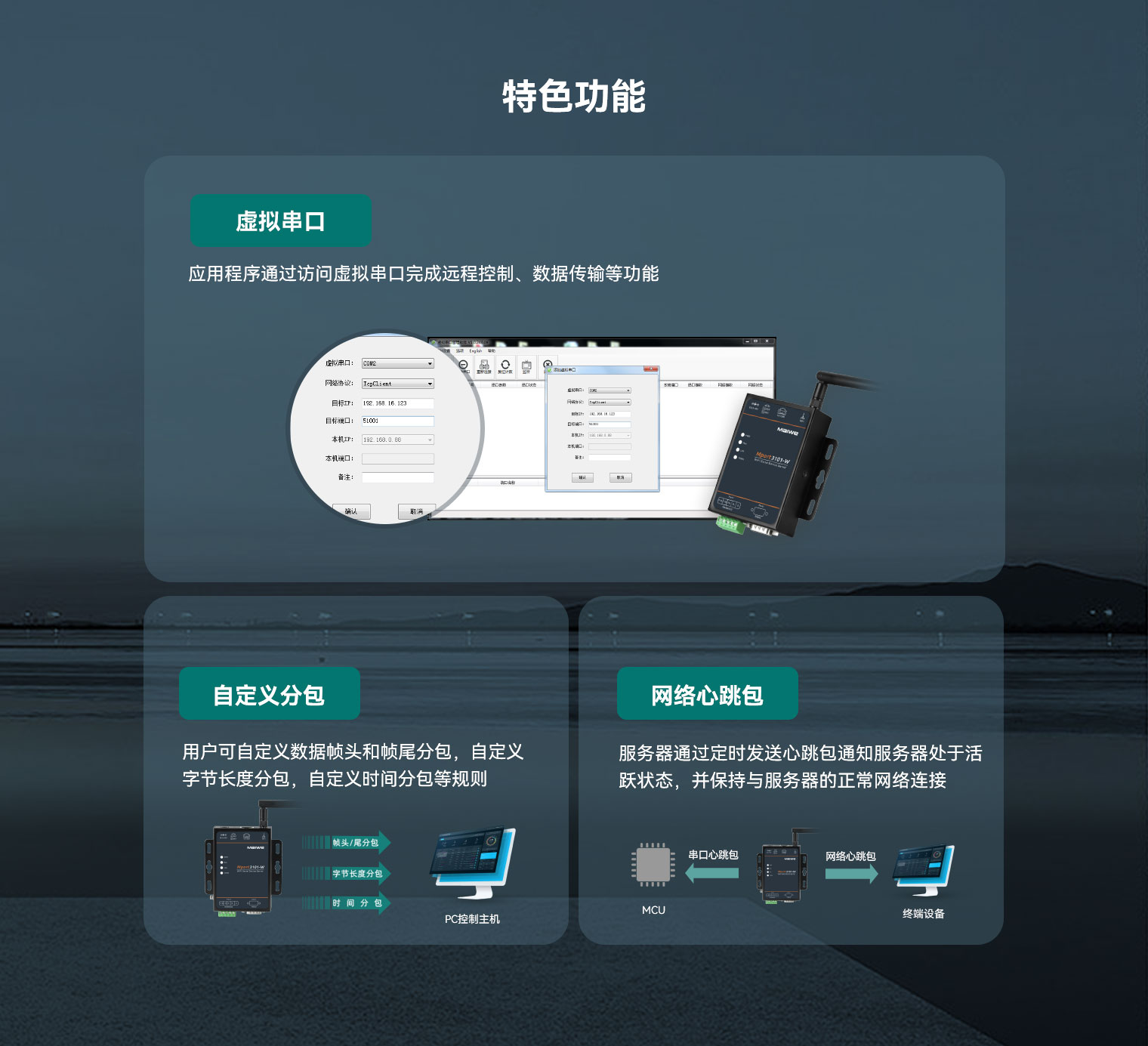

8）支持Realcom MCP/CCP/MW模式，映射网络为本地COM，无缝连接；

9）支持Httpd Client模式，可与HTTPD服务器进行GET或POST操作；

10）支持WebSocket Client模式，可与WebSocket服务器进行双向通信；

11）支持MQTT模式，可连接阿里云、OneNet（多协议）、OneNet（物联网套件）、腾讯云、华为云、迈威云或其它云平台，实现端与云之间万物互联；

12）支持多种分包机制，根据数据长度或时间将串口数据转换为以太网数据包，满足不同网络实时性需求；

13）支持帧头帧尾模式，串口可根据帧的起始字节与结束字节对数据帧进行过滤；

14）支持注册包与心跳包，实现连接验证与连接状态检测；

15）支持Modbus虚拟ID，将Modbus从机真实ID映射为虚拟ID进行数据通信，避免从机ID重复；

16）支持JSON功能，可将采集的Modbus从站设备数据转化为JSON格式上送到服务端；

17）支持DES/ 3DES/ AES/ RC2/ RC4/ BlowFish等多种数据加密算法，保证数据的安全性；

18）支持SSL (TLS1.0/1.1/1.2) 连接加密，单向/双向证书验证，保证连接的安全性；

19）支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、Telnet、Ping统计，可进行网络诊断/故障分析；

20）支持端口映射转发、IP/MAC/域名过滤、UPnP等功能；

21）支持NTP客户端与服务器功能，可进行时钟同步或提供时钟源；

22）日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控；

23）支持SNMPv1/v2c和SNMP Trap，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理；

24）支持登录事件、配置改变、密码改变等事件告警，支持邮件告警方式。

软件功能

网络协议

IP、TCP/UDP、DNS、ARP、SNMP、SSH、TELNET、FTP、ICMP、HTTP、DHCP Client、NTP、Modbus TCP、UPnP、SMTP

IP获取方式

DHCP/ 静态IP /PPPoE拨号

域名解析

支持

用户配置

网页配置

简单透传方式

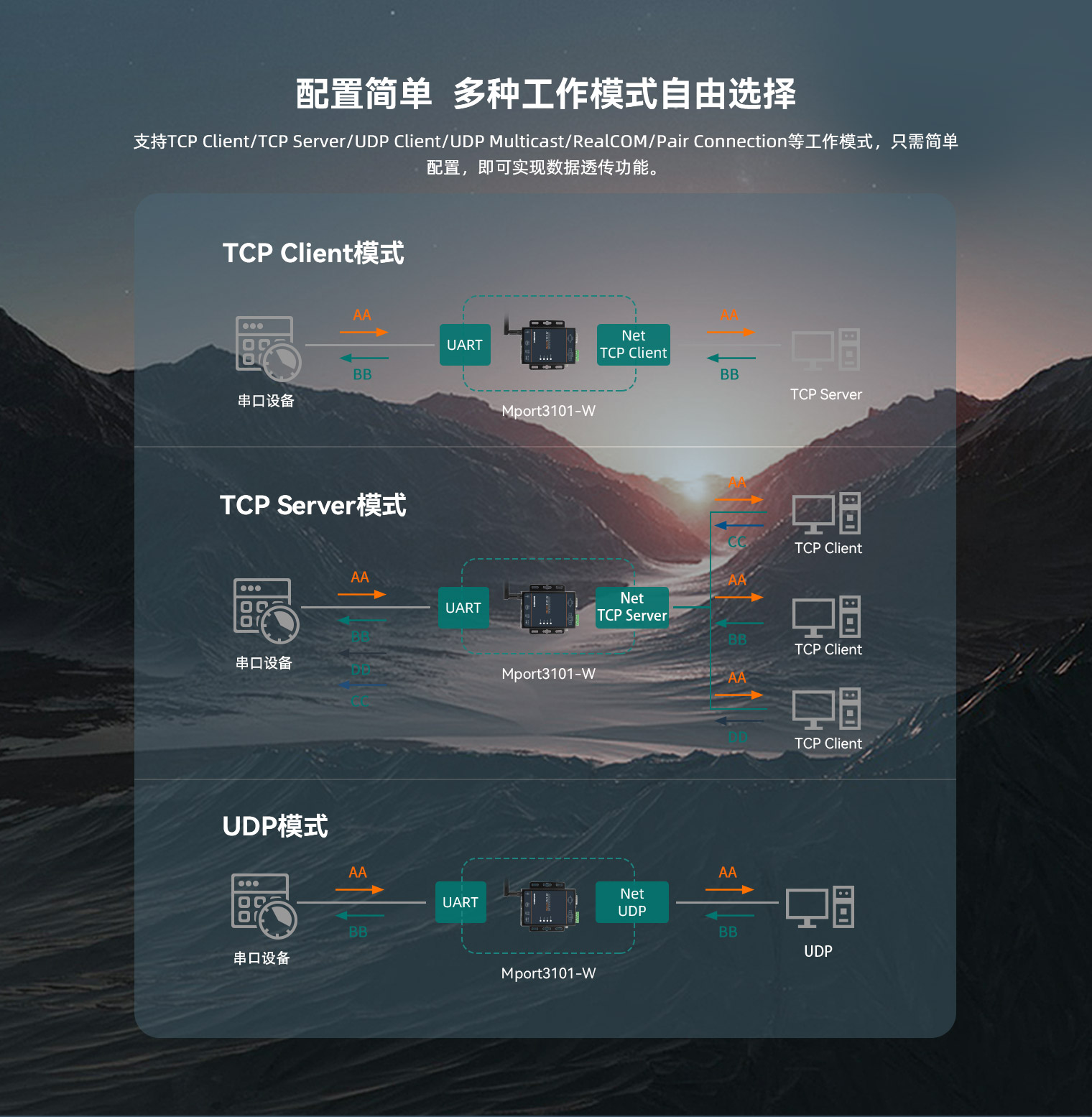

UDP/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection

Modbus

Modbus RTU /ASCII转Modbus TCP

串口打包机制

时间和长度可设置；最大打包长度1460bytes

TCP Server连接

单串口支持最多32路TCP Client连接

网络缓存

发送：16Kbyte；接收：64Kbyte

串口缓存

发送：4Kbyte；接收：4Kbyte

心跳包

支持TCP Keepalive机制，自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

Httpd Client

支持

WebSocket Client

支持

RealCOM

支持迈威、Moxa、康海等工作模式

平均传输延时

<10ms

配套软件

虚拟串口软件

日志功能

支持储存系统、程序运行日志以及日志导出功能

Wi-Fi网络模式

AP、Client、AP+Client

加密性协议

支持WEP、WPA-PSK、WPA2-PSK等多种加密方式

Wi-Fi射频参数

无线标准

IEEE 802.11b/g/n（2.412GHz~2.484GHz）

工作频段

2.412GHz~2.484GHz

信道带宽

20MHz/40MHz

最大发射功率

IEEE 802.11n：15~18dBm @HT20/40 MCS7

IEEE 802.11g：15~18dBm @54MHz

IEEE 802.11b：17~19dBm @11MHz

接收灵敏度

HT40 MCS7：-69dBm@10% PER(MCS7)

HT20 MCS7：-71dBm@10% PER(MCS7)

54M：-76dBm@10% PER

11M：-90dBm@ 8% PER

最大传输速率

（理论值）

2.412GHz~2.484GHz频段1T1R最大传输速率为150Mbps

接口规格

百兆电口

1路10/100Base-T(X)自适应百兆WAN/LAN复用口，采用RJ45接口，支持全/半双工、MDI/ MDI-X自适应

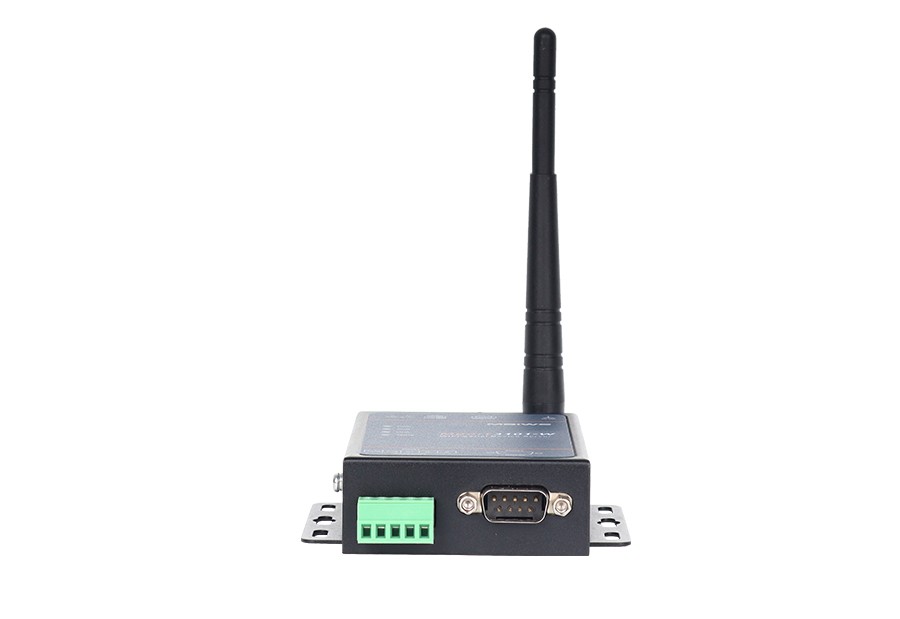

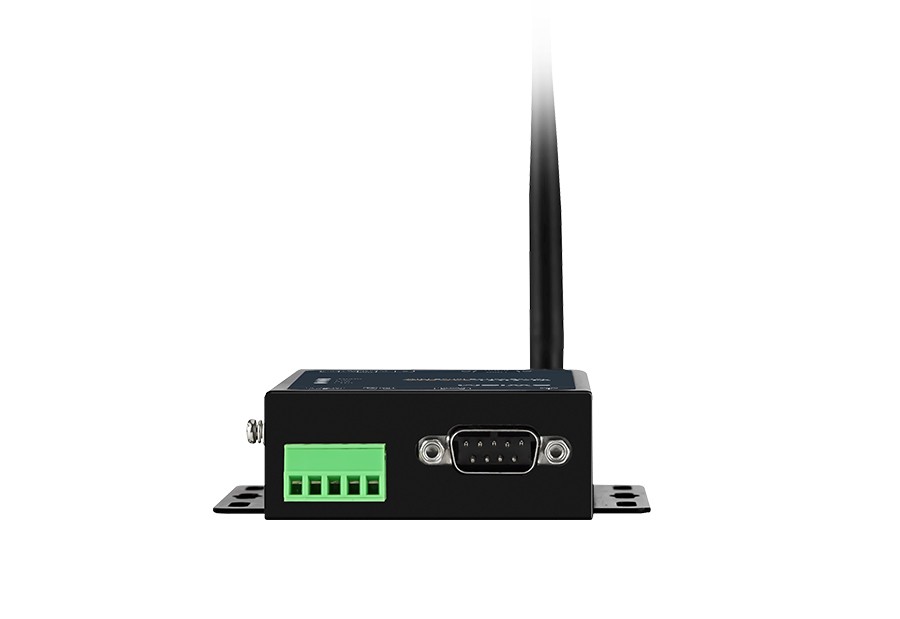

串口

串口类型：1路RS232/485/422

连接方式：RS485/422采用5位3.81mm间距接线端子，RS232采用DB9M

波特率：300bps~230400bps

数据位：5bit、6bit、7bit、8bit

停止位：1bit、2bit

校验位：None、Odd、Even

节点数：RS485/422最多可连接128个节点

终端电阻：RS485内置120Ω终端电阻，可通过内部跳线帽切换

天线接口

1路2.4GHz天线接口，采用SMA-K（外螺纹内孔）

按键

一键重启或恢复出厂设置按键

指示灯

电源指示灯、运行指示灯、网络Link指示灯、电口指示灯、串口指示灯

电源参数

电源输入

DC9~36V，防反接

满载功耗

＜1.9W@DC24V（均值）、＜2.1W@DC24V（峰值）

连接方式

2位5.08mm间距接线端子

机械参数

外形尺寸

96×90×26 (mm)（含挂耳不含连接器尺寸）

安装方式

壁挂式安装

机壳防护

金属外壳，IP40防护等级

重量

约0.26kg（不含天线）

工作环境

工作温度

-40℃~+70℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 3（接触放电±8kV，空气放电±8kV）

IEC 61000-4-5（Surge）：Level 3（电源：共模±2kV，差模±1kV；RS485/422：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口、串口：±2kV）



标准型号

百兆电口

RS232/485/422

2.4GHz天线

电源范围

Mport3101-W

1

1

1

DC9~36V
