MISCOM7220-4GF

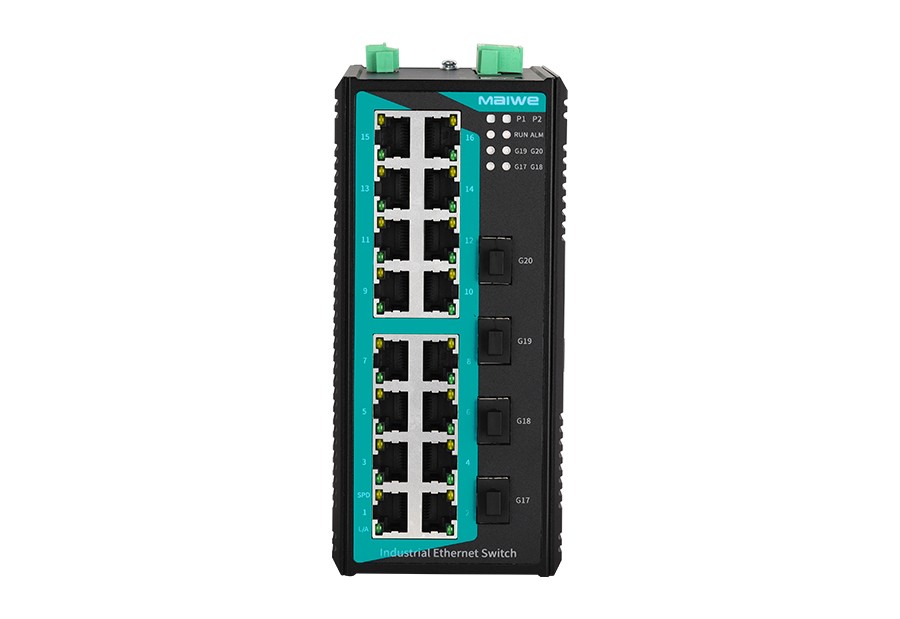

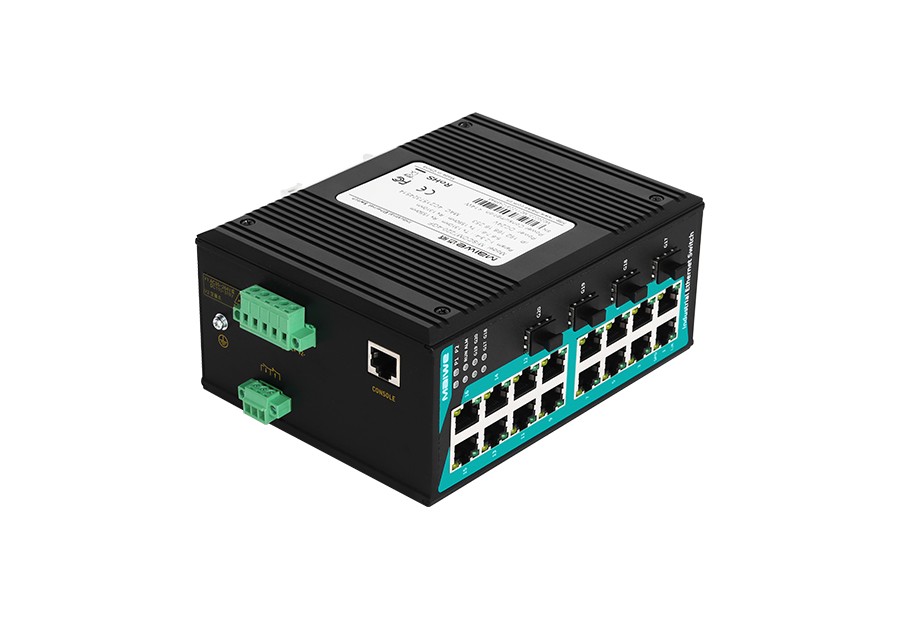

20口二层千兆网管型卡轨式工业以太网交换机

◆ 支持4千兆+16百兆以太网接口，为用户提供灵活的组网方式；

◆ 提供4个千兆SFP光模块接口，百兆电口10/100M自适应，全/半双工，MDI/MDIX自适应模式；

◆ 支持基于IEEE802.1P和ToS/DiffServ的QoS，提高通信质量；

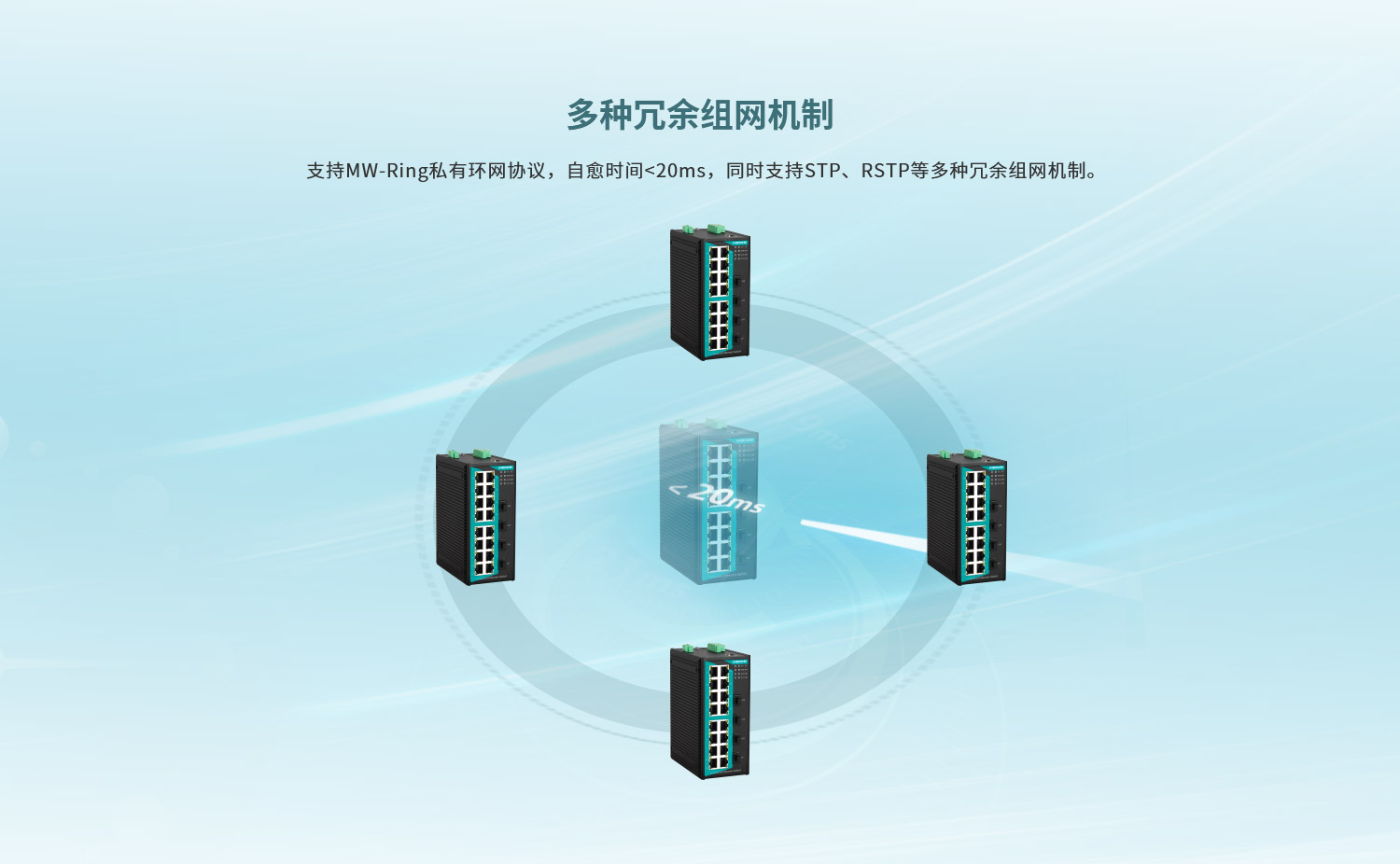

◆ 小于20ms的快速光纤环网冗余（MW-Ring），增强了系统通信的可靠性；

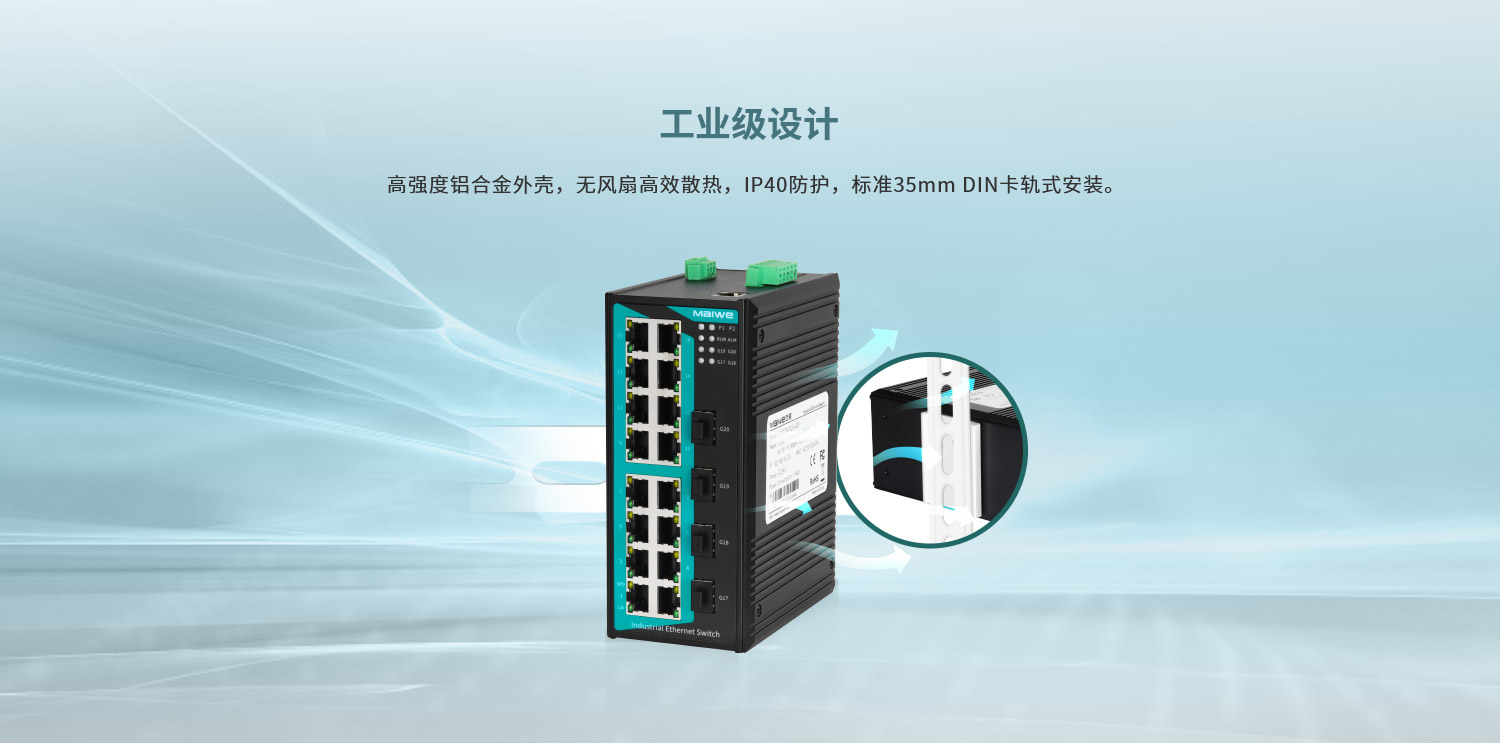

◆ 采用高强度封闭铝制外壳，IP40防护等级，无风机外壳散热，持久耐用，稳定可靠；

◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求；

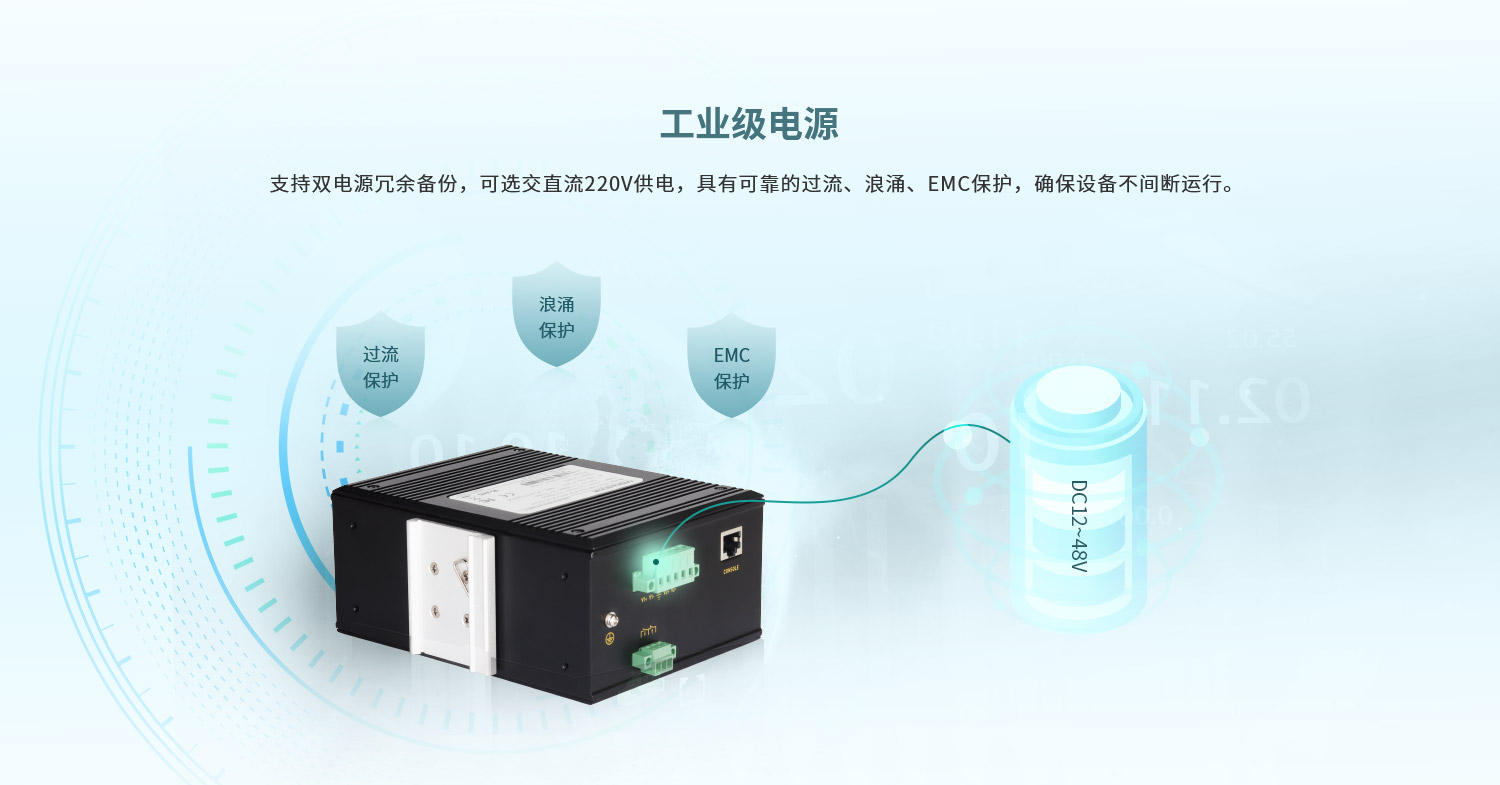

◆ 采用工业级电源设计，多种电源方案可选，满足用户灵活应用。

在线询价

产品概述
技术规格
产品选型
资料下载
在线购买

IEEE标准	802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W等
交换功能	支持VLAN、GVRP 支持端口限速，支持风暴抑制支持端口汇聚支持端口流控
冗余技术	支持MW-Ring环网技术支持STP/RSTP
组播技术	支持IGMP v1/v2， IGMP Snooping 支持GMRP，支持静态组播
管理与维护	支持Console，WEB管理方式支持SNMPv1/v2c 支持统一上位机软件管理
交换方式	存储转发
百兆端口	最多16个10/100Base-TX或者100Base-FX可选端口
千兆端口	4个10/100/1000Base-TX或者100/1000Base-SFP接口
背板带宽	12.8G
电口参数	物理接口：RJ45带屏蔽，IEEE802.3标准 RJ45端口： 10/100Base-TX（百兆）支持自动协商功能传输距离：＜100米
光口参数	发光功率：>-12dBm(单模) >-17dBm(多模) 收光灵敏度：<-38dBm(单模) <-35dBm(多模) 波长：1310nm(单模) 1550nm(单模) 1310 nm(多模) 连接器类型：SC/FC/ST 传输距离：20～80Km(百兆单模) <5Km(百兆多模) 传输速率：155Mbps（百兆）连接器类型：LC 传输距离： <2Km(千兆多模) 传输速率： 1.25Gbps（千兆）

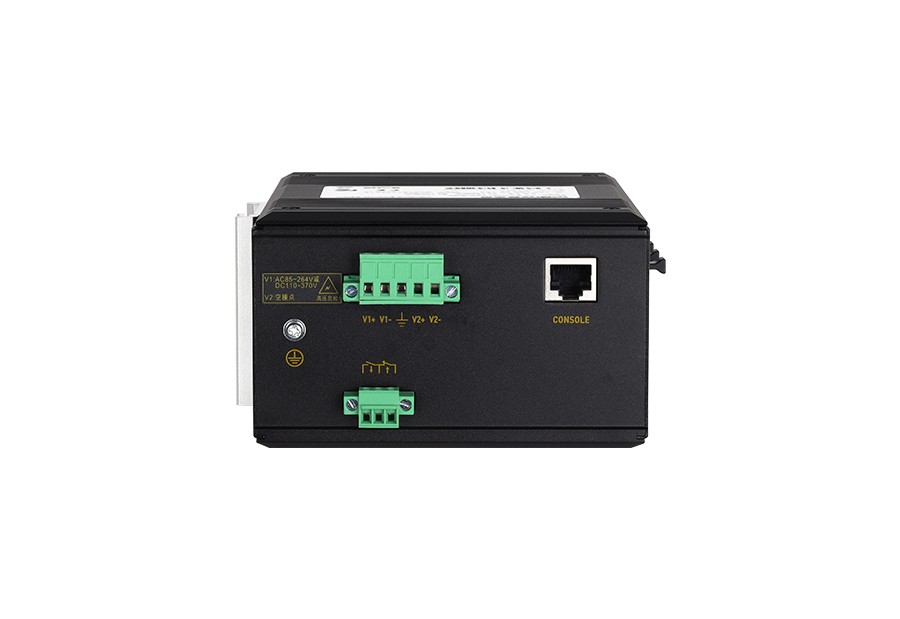

电源参数	输入电压：直流电源：12VDC（9~18VDC），24VDC（18~36VDC），48VDC（36~72VDC），DC12~48V 交流电源：AD220V(AC85~264V/DC110~370V) 输入功耗：14W@24V满载（MISCOM7220-4GF & MISCOM7220-4GF-4F） 16W@24V满载（MISCOM7220-4GF-8F ）过流保护：内置
机械参数	物理尺寸（高×宽×深）：156mm×72mm×120mm（MISCOM7220-4GF & MISCOM7220-4GF-4F） 160mm×74mm×122mm（MISCOM7220-4GF-8F）安装方式：标准DIN卡轨式散热形式：铝合金单肋形机箱表面散热，无风机机壳防护：IP40
工作环境	工作温度：-40℃~+85℃ 存储温度：-40℃~+85℃ 湿度：5%~95%（无凝露）
行业标准	EMC标准： EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电 EN61000-4-3电磁场：10V/m（80-1000MHz） EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz） EN55022：EN55022 Class A

型号	千兆光口	百兆光口	百兆电口	电源
MISCOM7220-4GF	4	/	16	双路DC12~48V
MISCOM7220-4GF-AD220	4	/	16	单路AC/DC220V
MISCOM7220-4GF-4F(M/S)-DC12	4	4	12	双路DC12V
MISCOM7220-4GF-4F(M/S)-DC24	4	4	12	双路DC24V
MISCOM7220-4GF-4F(M/S)-DC48	4	4	12	双路DC48V
MISCOM7220-4GF-4F(M/S)-AD220	4	4	12	单路AC/DC220V
MISCOM7220-4GF-8F(M/S)-DC12	4	8	8	双路DC12V
MISCOM7220-4GF-8F(M/S)-DC24	4	8	8	双路DC24V
MISCOM7220-4GF-8F(M/S)-DC48	4	8	8	双路DC48V
MISCOM7220-4GF-8F(M/S)-AD220	4	8	8	单路AC/DC220V

名称	大小	类型	版本	发布日期
MISCOM7220-4GF&MISCOM7220-4GF-4F 硬件安装手册下载	1.02 MB	安装手册	V2.0	2023-05-06
MISCOM7220-4GF-8F 硬件安装手册下载	996 KB	安装手册	V2.0	2023-05-06
MISCOM7220-4GF 规格书下载	798 KB	产品规格书	V1.0	2023-05-06
