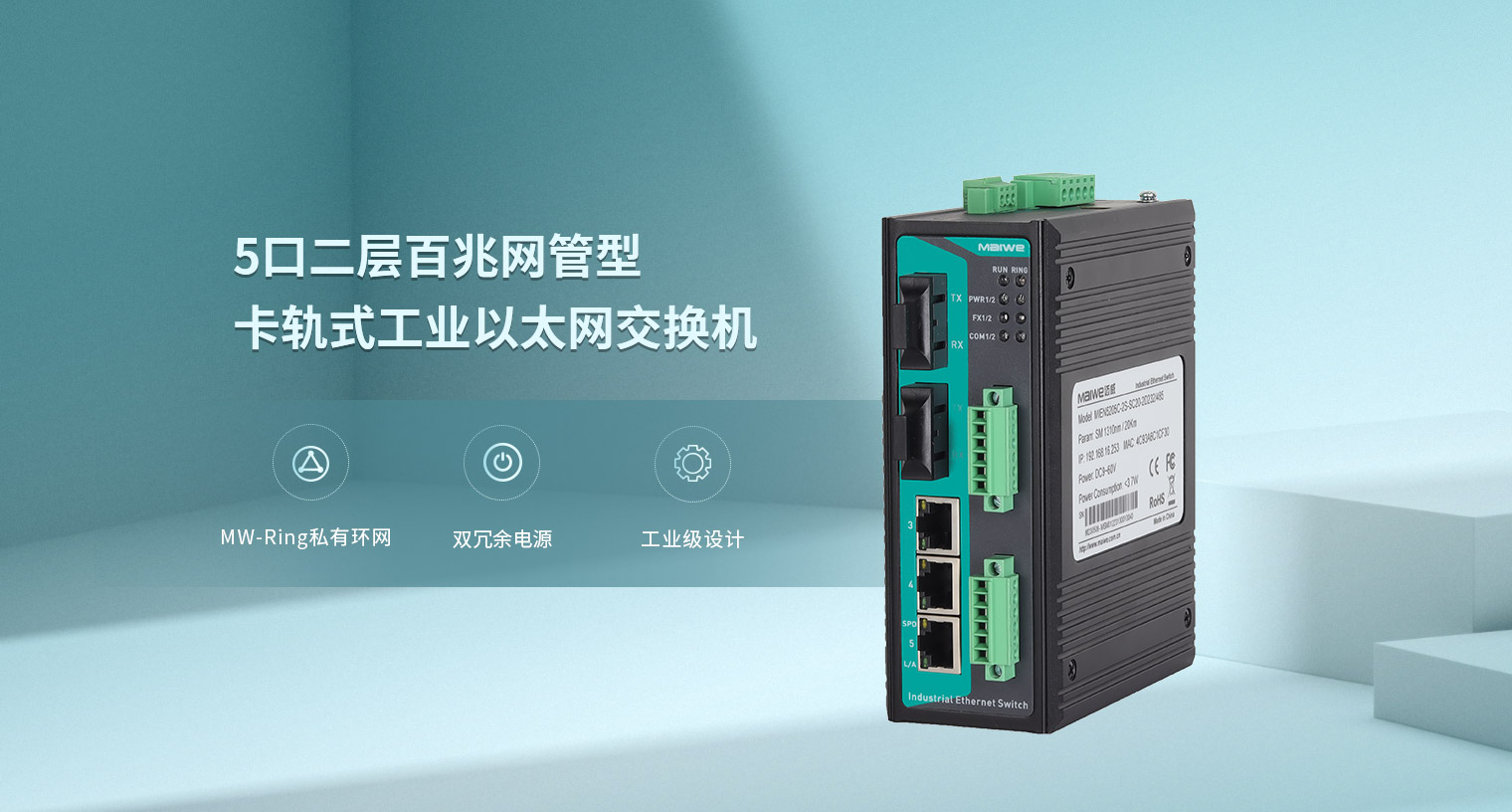

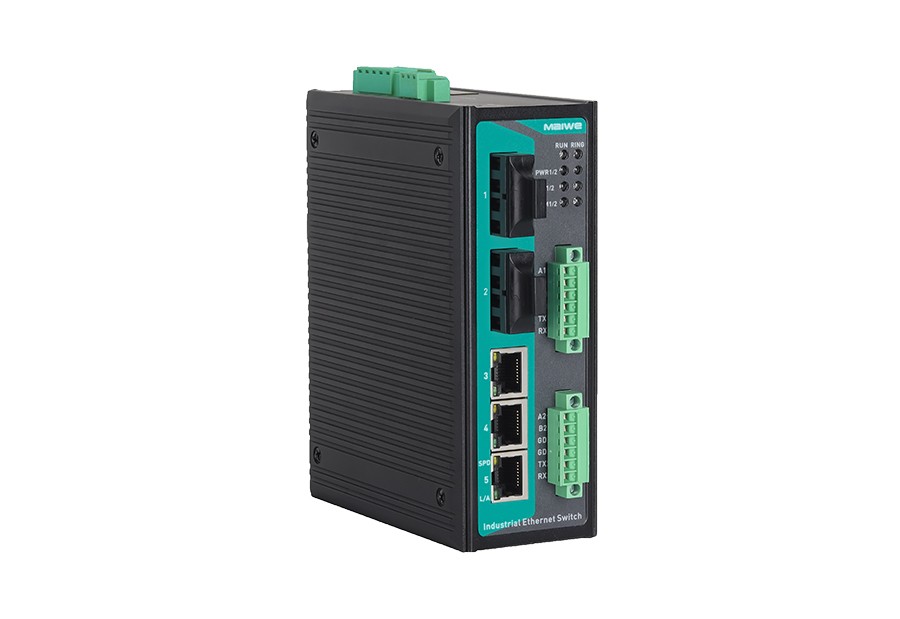

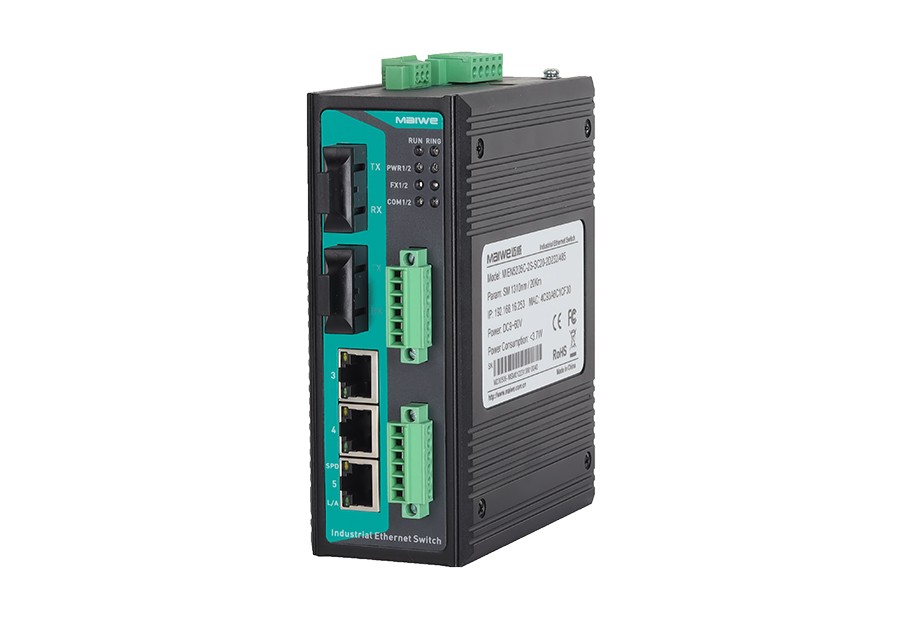

MIEN5205C系列
5口二层百兆网管型带2路串口卡轨式工业以太网交换机

◆ 支持1/2路百兆光口和4/3路百兆电口,为用户提供灵活的组网方式;

◆ 支持串口或CAN终端设备联网,实现串口/CAN总线与以太网(UDP/TCP)双向透明传输;

◆ 支持MW-Ringv1/v2、STP/RSTP等环网冗余协议,提高网络可靠性;

◆ 小于20ms的快速环网冗余(MW-Ringv1/v2),增强了系统通信的可靠性;

◆ 支持2路DC9~60V电源输入,双电源冗余;

◆ 高强度金属外壳,IP40防护等级,无风扇外壳散热,设备能可靠地工作在-40℃~+85℃严酷的工业环境中。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



MIEN5205C系列是迈威通信的二层百兆网管型卡轨式工业以太网交换机,支持5个百兆以太网接口和2个RS232/485或CAN接口可选,集成串口设备联网或CAN设备联网。百兆以太网接口支持1光4电或2光3电可选,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传输故障,轻松支撑百兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,35mm标准DIN卡轨式安装,高强度金属外壳,坚固耐用,无风扇外壳散热,-40℃~+85℃宽温工作,高标准工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。



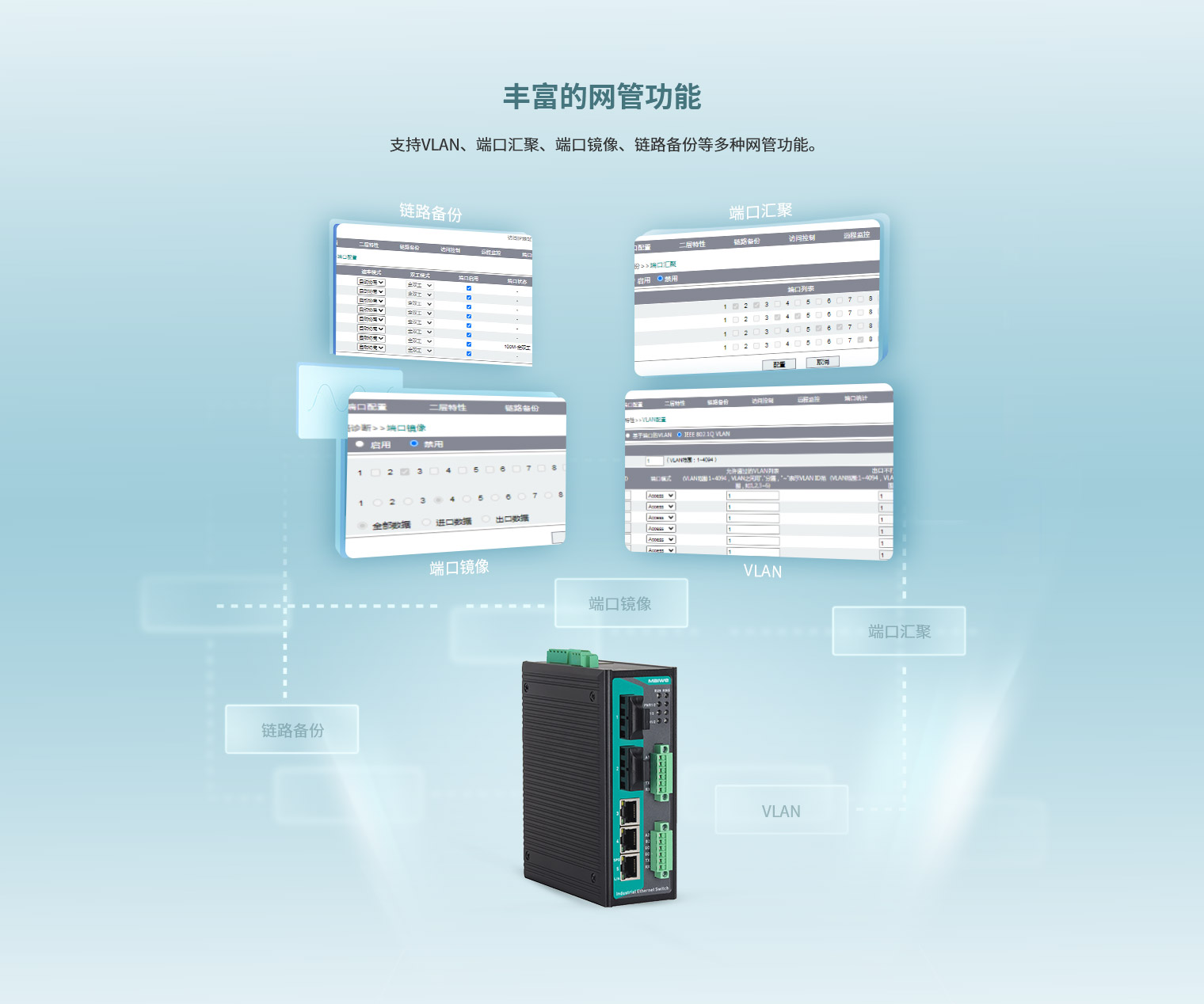

MIEN5205C系列支持WEB网管功能和多种网络协议,如MW-Ringv1/v2、STP/RSTP、VLAN、QoS、端口镜像、静态组播MAC地址绑定、网络诊断、告警和系统在线升级等,可以提高网络的性能、可靠性和安全性,满足各种复杂网络的需求。支持UDP、TCP Client、TCP Server、UDP组播等多种网络传输模式,实现CAN/串口终端设备联网。产品通过严格的功能、高低温、安规与EMC等测试,满足复杂的网络和严酷的工业环境应用需求,可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。





产品特点



1)支持广播、组播和未知单播报文出口与入口速率限制;

2)支持未知单播、未知组播、已知组播和广播报文速率限制,抑制网络风暴;

3)支持QoS服务质量,使语音、视频和重要的数据在网络设备中优先传输,解决网络拥塞;

4)支持802.1Q VLAN,提供Access、Trunk、Hybrid接口易于划分多个广播域,增强网络的安全性;

5)支持静态组播MAC地址绑定,减少组播数据在网络中的广播,节省网络资源;

6)支持告警功能,包含端口掉线和环网状态等告警;

7)支持端口镜像,可采集端口入口与出口的数据,用于网络检测和故障管理;

8)支持RSTP生成树协议,兼容STP协议,可消除网络环路,提高网络可靠性;

9)串口/CAN支持UDP或UDP组播模式,通过UDP协议可实现点对点、点对多或多对多通信,快速高效;

10)串口/CAN支持TCP Client/Server模式,通过TCP协议建立连接,提供可靠的数据传输,TCP Client可建立1路连接,TCP Server可建立至多4路连接;

11)支持多种分包机制,实现CAN/串口转以太网,满足不同网络实时性需求;

12)CAN支持正常模式、回环模式和监听模式,可分别用于正常通信、总线测试和故障排查;

13)支持CAN ID过滤,允许指定ID范围的标准帧或扩展帧传输;

14)支持端口统计,对发送和接收的不同类型的数据帧进行计数,实现对端口流量的监控;

15)支持访客和管理员,不同权限用户分级管理

16)支持设备在线重启、恢复出厂设置和系统升级。

软件功能

交换功能

支持端口配置、速率配置、风暴抑制、端口统计

支持端口VLAN、802.1Q VLAN

支持MAC地址老化

CAN/串口

支持UDP、TCP Client、TCP Server、UDP组播等网络工作模式

支持串口与网络发送和接收字节数统计

支持正常模式、监听模式、回环模式等CAN工作模式

支持CAN ID过滤,CAN帧统计

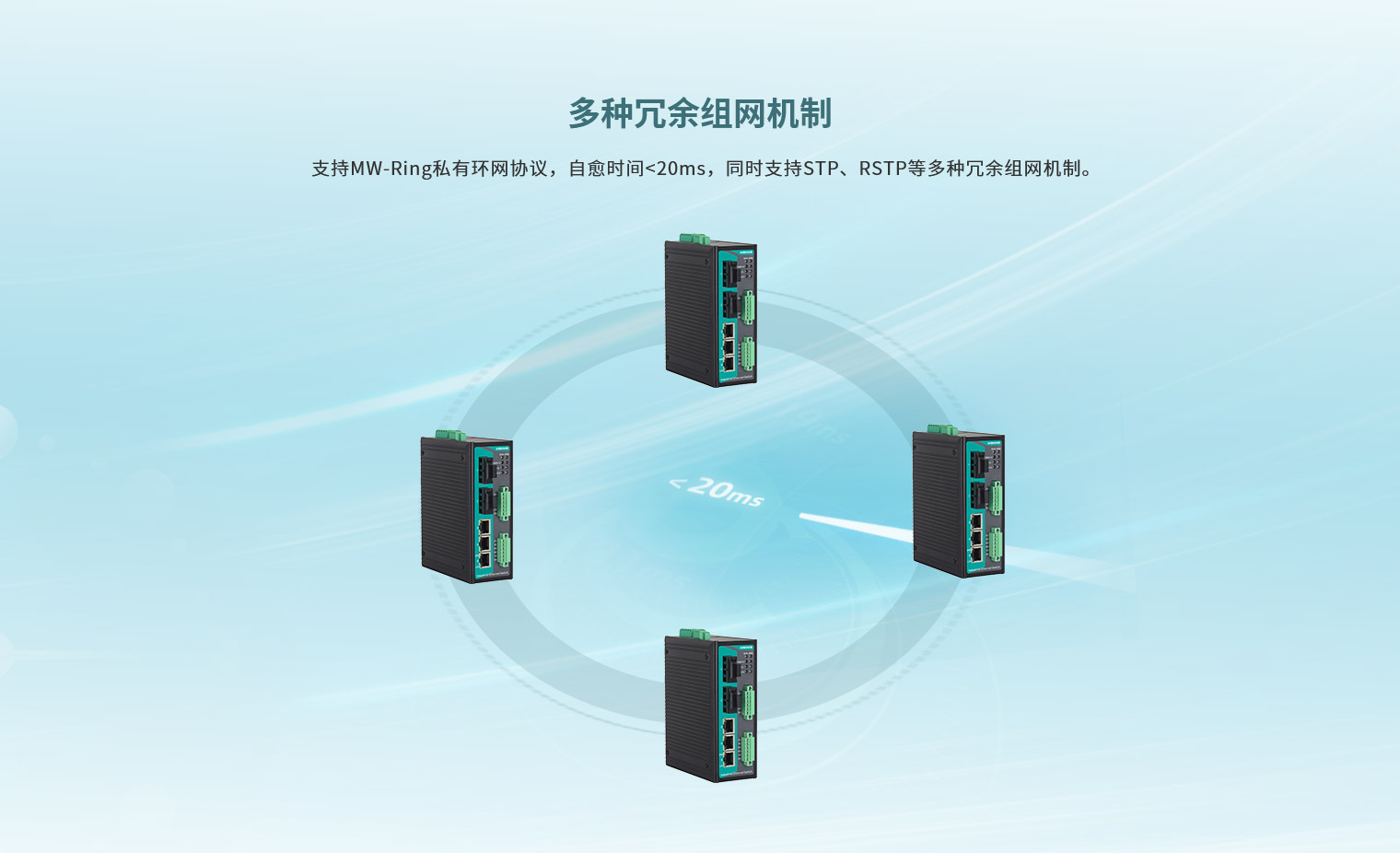

冗余技术

支持MW-Ringv1/v2私有环网技术

支持RSTP,兼容STP

组播技术

支持静态组播MAC地址绑定

管理与维护

支持静态IP

支持QoS服务质量,802.1P/ DSCP /端口优先级映射,绝对与相对优先级控制

支持端口镜像、Ping、告警

支持不同权限用户管理、在线重启、恢复出厂设置、系统升级,配置文件上传/下载

支持MixView、MaxView管理

交换性能

交换方式

存储转发

背板带宽

1.2Gbps

缓存大小

768kbit

MAC地址表

2K

接口规格

百兆光口

1/2路100Base-FX百兆光口,支持单模/多模、SC/FC/ST、波长、传输距离可选

百兆电口

4/3路10/100Base-T(X)自适应百兆电口,支持全/半双工、MDI/ MDI-X自适应

串口

接口类型:2路RS232/485可选

接口信号:A、B、GND、TX、RX

波特率:600bps-115200bps

数据位:7bit、8bit

停止位:1bit、2bit

校验位:无、奇校验、偶校验、Mark、Space

连接方式:6位3.81mm间距带锁扣接线端子

CAN口

接口类型:2路CAN口可选

接口信号:CANH、CANL、GND

波特率:5kbps-1000kbps

连接方式:6位3.81mm间距带锁扣接线端子

终端电阻:内置120Ω终端电阻,可通过拨码开关设置

继电器

1路继电器告警输出,3位3.81mm间距带锁扣接线端子

按键

恢复出厂设置

指示灯

电源指示灯、运行指示灯、环网指示灯、接口指示灯、电口速率指示灯、串口/CAN指示灯

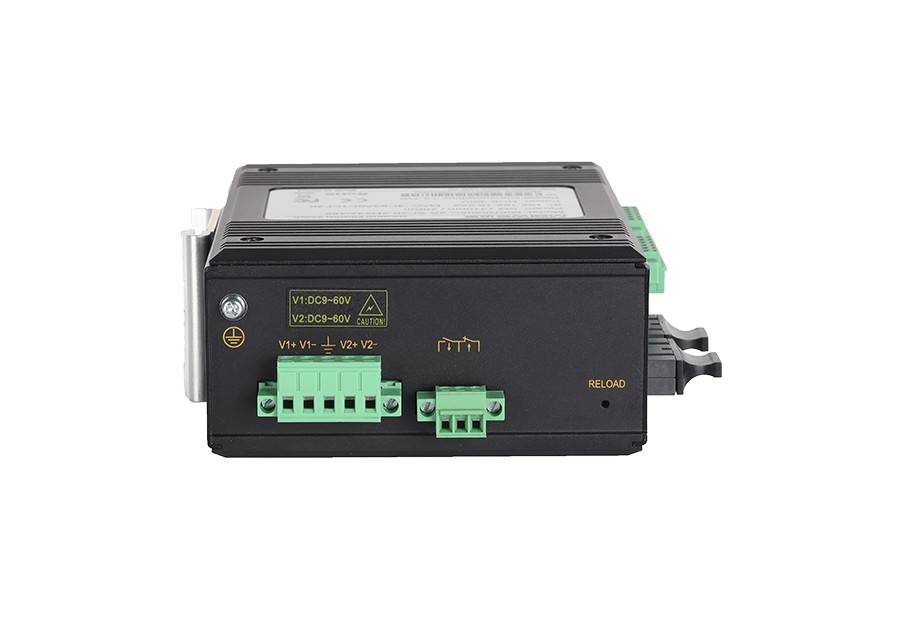

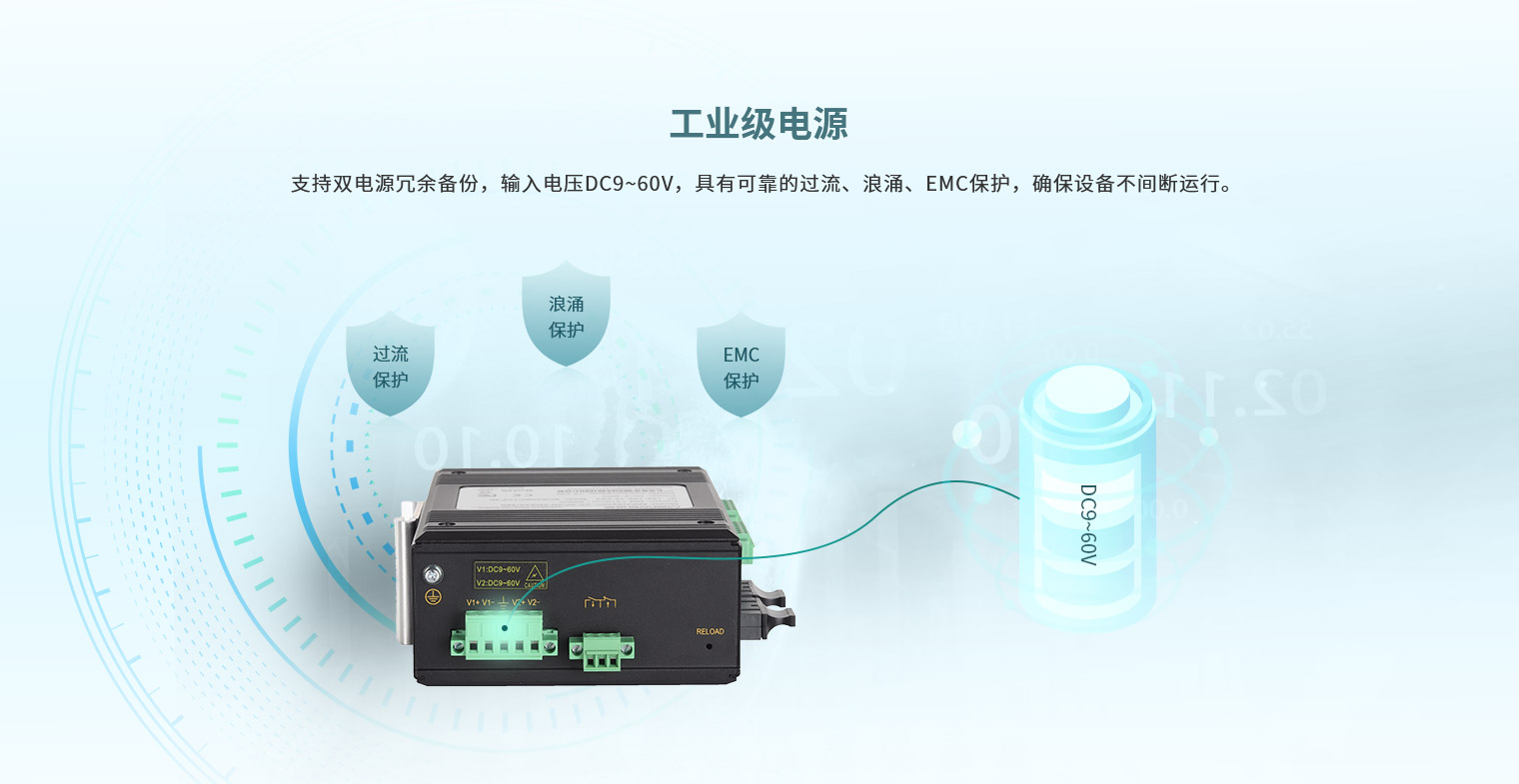

电源参数

电源输入

DC9~60V,双电源冗余,无极性

满载功耗

2.9W@DC24V(F)、<3.7W@DC24V(2F)

连接方式

5位5.08mm间距带锁扣接线端子

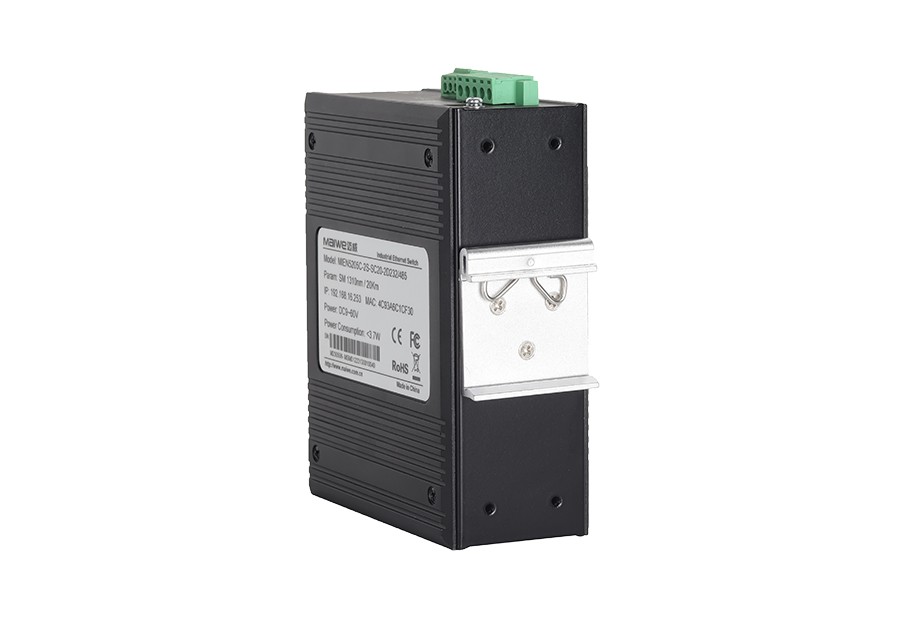

机械参数

外形尺寸

140×54×110(mm)(不含卡轨)

安装方式

35mm标准DIN卡轨式安装

机壳防护

IP40

重量

0.64kg

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%(无凝露)

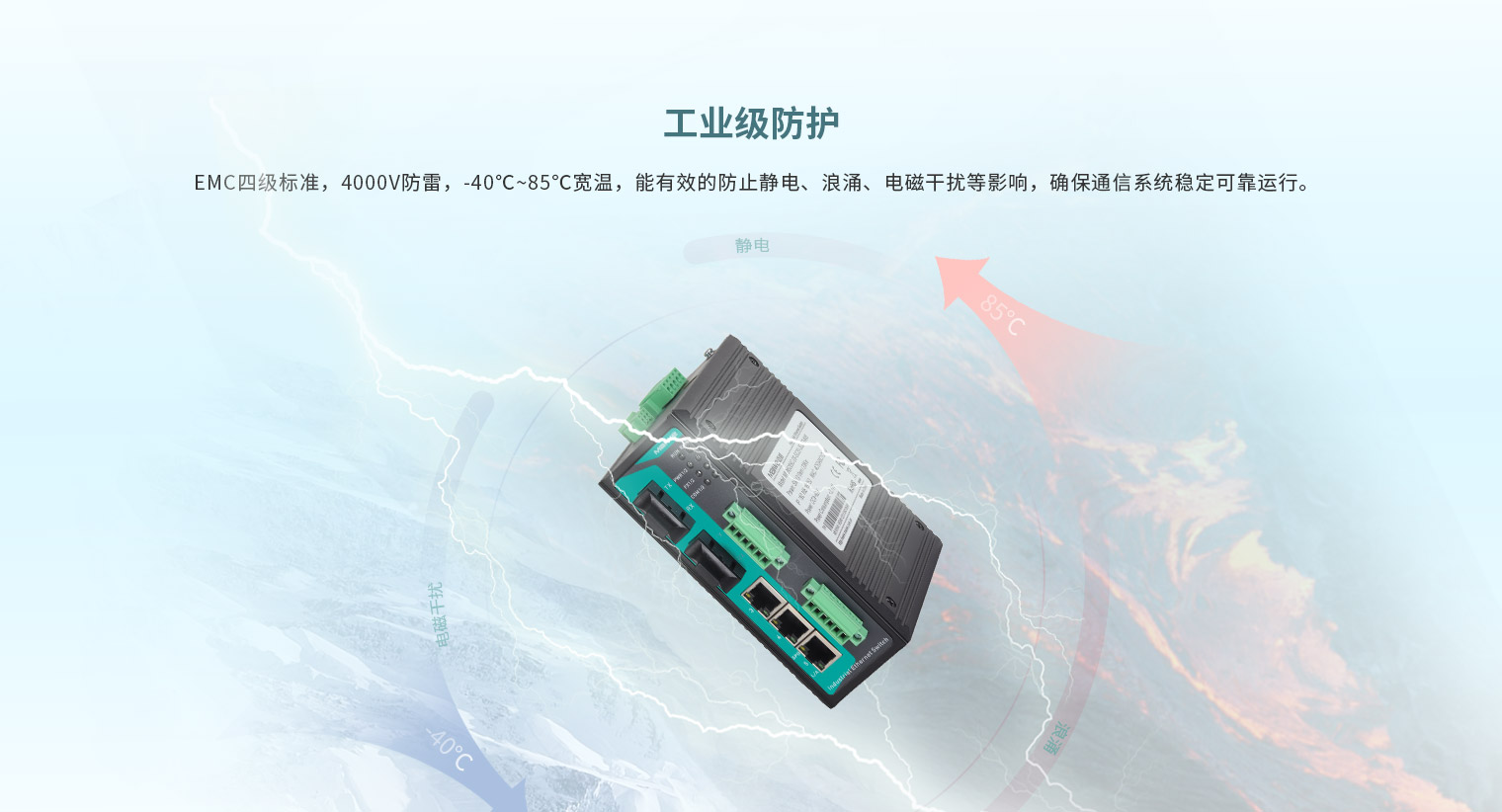

行业标准

EMC

IEC 61000-4-2(ESD):Level 4

IEC 61000-4-5(Surge):Level 4 ※网口支持6kV防雷

IEC 61000-4-4(EFT):Level 4

标准型号

百兆光口

百兆电口

RS232/485

CAN

电源范围

MIEN5205C-F(M/S)-2D485

1

4

2

/

双路DC9~60V

MIEN5205C-2F(M/S)-2D485

2

3

2

/

MIEN5205C-F(M/S)-2CAN

1

4

/

2

MIEN5205C-2F(M/S)-2CAN

2

3

/

2

相关文档
名称 大小 类型 版本 发布日期

MIEN5205C系列 硬件安装手册

下载
2.16 MB 安装手册 V4.1 2024-05-16

MIEN5205C系列 规格书

下载
667 KB 产品规格书 V1.1 2024-05-16
  • 名称
    MIEN5205C系列 硬件安装手册下载
    大小
    2.16 MB
    类型
    安装手册
    版本
    V4.1
    发布日期
    2024-05-16
  • 名称
    MIEN5205C系列 规格书下载
    大小
    667 KB
    类型
    产品规格书
    版本
    V1.1
    发布日期
    2024-05-16
支持软件
名称 大小 类型 版本 发布日期

MwView网络管理软件

下载
54.4 MB 软件驱动 V6.1 2023-05-06
  • 名称
    MwView网络管理软件下载
    大小
    54.4 MB
    类型
    软件驱动
    版本
    V6.1
    发布日期
    2023-05-06
