M12工业以太网交换机

首页 > 产品中心 > 行业专用 > 轨交专用 > M12工业以太网交换机
Admas8116BP

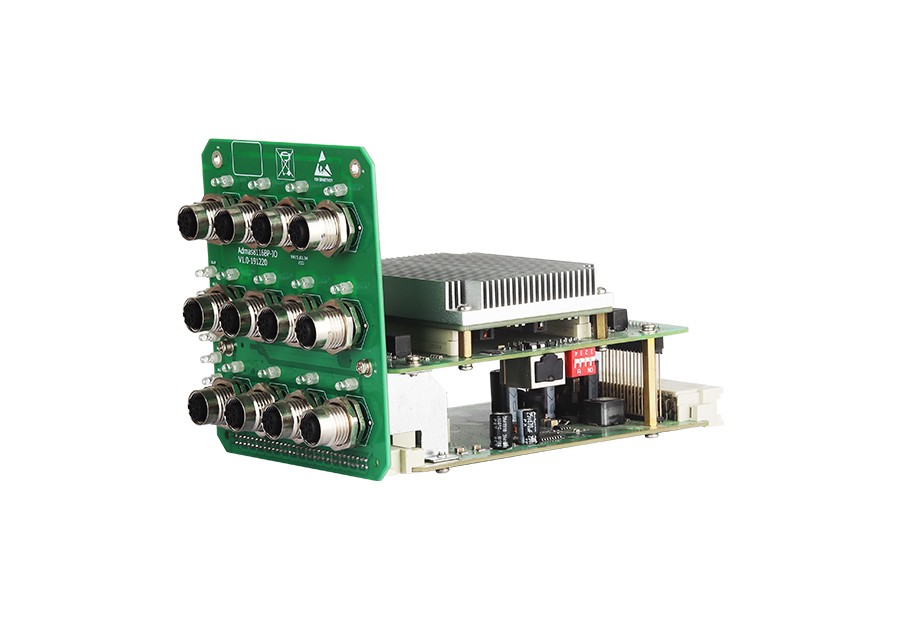

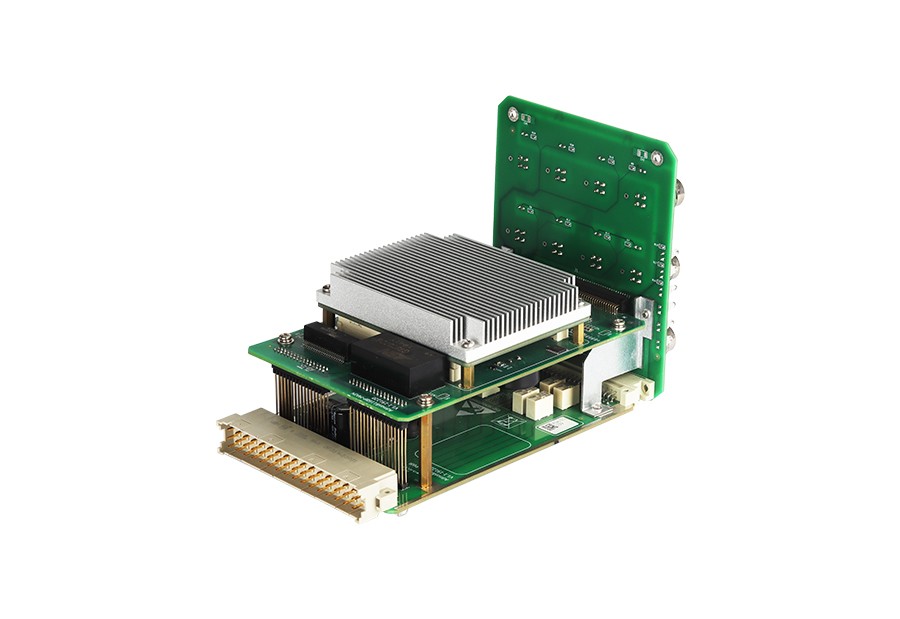

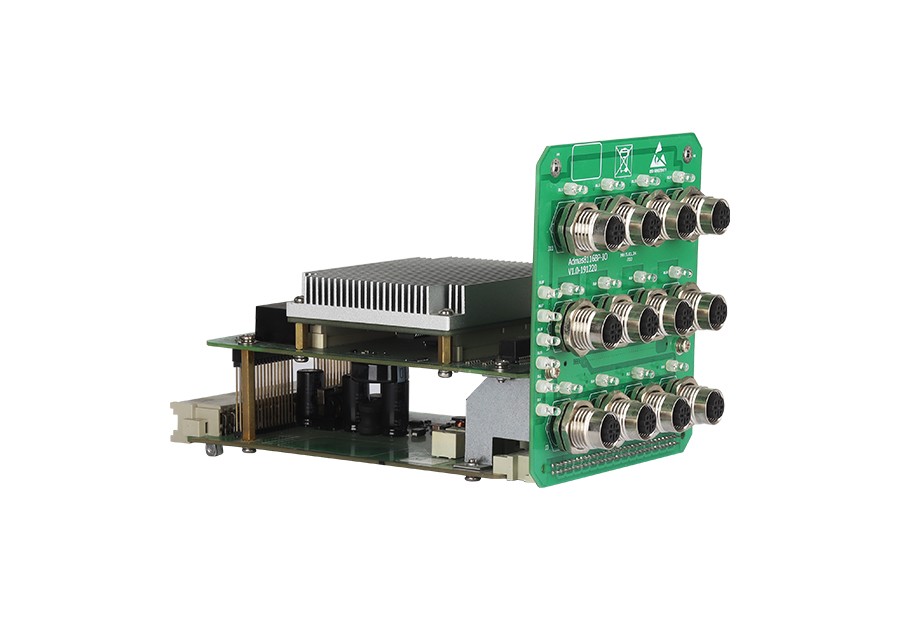

16口M12型三层网管型板卡式工业以太网交换机

◆ 支持4路千兆电口和12路百兆电口，为用户提供灵活的组网方式；

◆ 千兆电口支持两组Bypass功能，可在设备掉电后直接导通，保证网络正常运行；

◆ 支持MW-Ring、EAPS、ERPS、STP/RSTP/MSTP等环网冗余协议，提高网络可靠性；

◆ 支持静态路由，RIPv1/v2、OSPF动态路由协议，实现路由选择和报文转发；

◆ 支持DC24V电源输入；

◆ 支持-40℃~+70℃工作宽温，满足工业环境应用需求。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介



Admas8116BP是迈威通信的三层千兆网管型板卡式工业以太网交换机，支持4个千兆电口和8个百兆电口，其中接口板支持4个千兆和8个百兆，采用M12连接方式，满足轨道交通行业标准的要求，保证连接的紧密性和牢固性，适用于具有强烈震动的场景；背板通过Harting连接器引出4路百兆。千兆电口支持2组Bypass功能，在设备掉电后可直接导通，绕开故障节点，避免网络中断，保证网络正常运行。该产品采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，采用板卡式安装，-40℃~+70℃宽温工作，能够适应各种恶劣的工作环境，通信性能稳定。



Admas8116BP三层交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。产品提供多种管理交换机的途径，如通过CONSOLE口或TELNET/SSH协议访问交换机命令行（CLI），通过HTTP/HTTPS访问交换机WEB界面，通过SNMP协议访问设备MIB。同时提供多种网络协议和行业标准，如RIP、OSPF、VRRP、PIM、EAPS、ERPS、STP/RSTP/MSTP、VLAN、QoS、LACP、IGMP、IGMP Snooping、GMRP、LLDP、802.1X、ACL、DHCP、SNTP、端口镜像、Ping、Tracert等。支持配置文件上传与下载，镜像文件在线升级等系统管理。产品可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。







产品特点



1）支持广播、组播和未知单播报文的风暴抑制，支持广播与组播数据包风暴检测，防止广播风暴；

2）支持链路静态汇聚和动态汇聚LACP，可以增加传输带宽、提高链路可靠性和实现网络负载分担；

3）支持802.1Q VLAN，提供Access、Trunk、Hybrid接口易于划分多个广播域，增强网络的安全性；

4）支持基于端口、MAC、协议、IP子网等方式划分VLAN，可适用于不同环境的网络；

5）支持GVRP协议，实现动态分发、注册和传播VLAN属性，维护动态VLAN；

6）支持MAC地址表与老化时间限制，静态单播/组播MAC地址与接口绑定，保证合法用户的使用；

7）支持PIM、IGMP、GMRP、IGMP Snooping等组播协议，减少组播数据在网络中的广播，节省网络资源；

8）支持LLDP链路层发现协议，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位；

9）支持ERPS以太网多环保护技术，提供多环组网，进行链路备份，实现快速收敛，提高网络稳定性；

10）支持EAPS环路保护协议和MW-RingV2私有环网协议，增强了系统通信的可靠性；

11）支持STP、RSTP、MSTP生成树协议，可消除网络环路，提高网络可靠性；

12）支持VRRP虚拟路由冗余协议，将多台路由设备组成一个虚拟路由器，实现冗余备份；

13）支持IPv4静态路由配置，RIPv1/v2、OSPF动态路由协议，实现路由选择和报文转发；

14）支持HTTP、HTTPS、TELNET、SSH网络访问方式，SSH可提供安全的远程登录；

15）支持SNMPv1/v2c/v3，通过MIB网络管理系统可进行信息查询、信息修改和故障排查，实现集中管理；

16）支持QoS服务质量，使语音、视频和重要的数据在网络设备中优先传输，解决网络拥塞；

17）支持ACL访问控制列表，基于源/目的IP与MAC地址，对TCP/ UDP/ ICMP/ IGMP等报文进行过滤；

18）支持802.1X端口认证，对接入用户进行身份验证和访问权限控制；

19）支持DHCPv4服务器，集中对用户IP地址进行动态管理和配置。

软件功能

交换功能

支持端口配置、端口限速、风暴抑制、风暴检测、静态端口汇聚、LACP

支持802.1Q VLAN、基于端口/MAC/子网/协议的VLAN划分、GVRP、端口隔离

支持MAC地址老化、静态MAC地址转发和过滤、MAC地址绑定与学习限制

冗余技术

支持MW-RingV2私有环网技术

支持EAPS、ERPS

支持STP/RSTP/MSTP

组播技术

支持IGMPv1/v2/v3、IGMP Snooping

支持静态组播GMRP

支持PIM-DM、PIM-SM

路由技术

支持静态路由

支持RIPv1/v2、OSPF动态路由

支持VRRP

安全管理

支持HTTP、HTTPS、TELNET、SSH访问方式

支持ACL，对L2-L4层数据过滤

支持802.1X端口认证和MAC地址认证

支持环回检测、告警

管理与维护

支持DHCP Client/Server/Relay/Snooping

支持QoS、SNMP v1/v2c/v3、SNMPv1/v2c Trap、LLDP

支持端口镜像、Ping、Tracert

支持用户权限管理、系统日志、本地时间设置同步和SNTP网络时间同步

支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载

支持统一上位机软件管理

交换性能

交换方式

存储转发

背板带宽

128Gbps

缓存大小

12Mbit

MAC地址表

16K

接口规格

千兆电口

4路10/100/1000Base-T(X)自适应千兆电口，采用M12（X-Code 8-Pin Female）接口，支持全/半双工、MDI/MDI-X自适应；支持两组Bypass功能，其中Port1与Port2为一组Bypass，Port3与Port4为一组Bypass

百兆电口

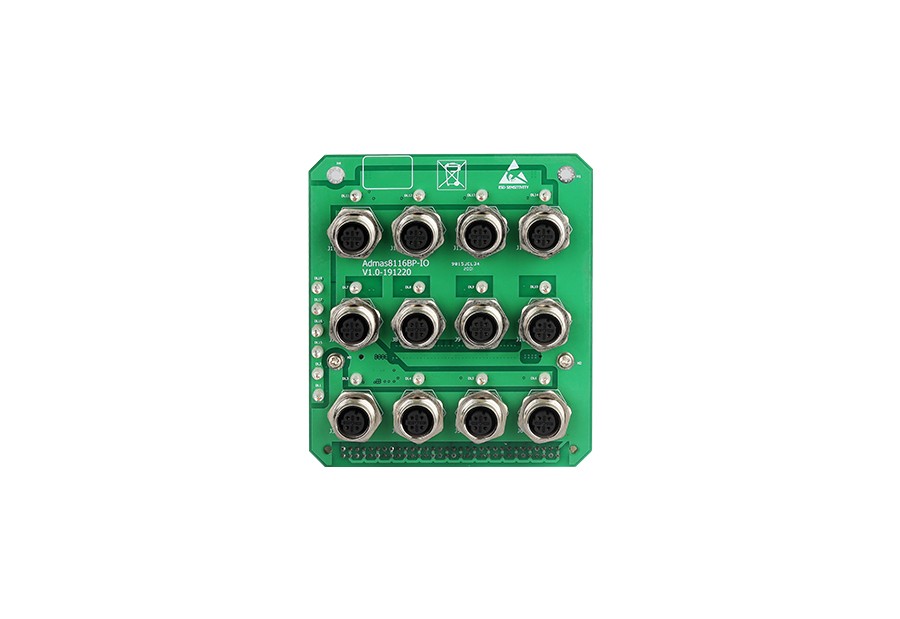

12路10/100Base-T(X)自适应百兆电口，其中8路百兆采用M12（D-Code 4-Pin Female）接口，4路百兆通过背板连接器引出，支持全/半双工、MDI/MDI-X自适应

CONSOLE

1路CONSOLE口，RS232信号RJ45口，用于设备调试和命令行配置

指示灯

电源指示灯、运行指示灯、接口指示灯

电源参数

电源输入

DC24V

满载功耗

＜10W@DC24V

连接方式

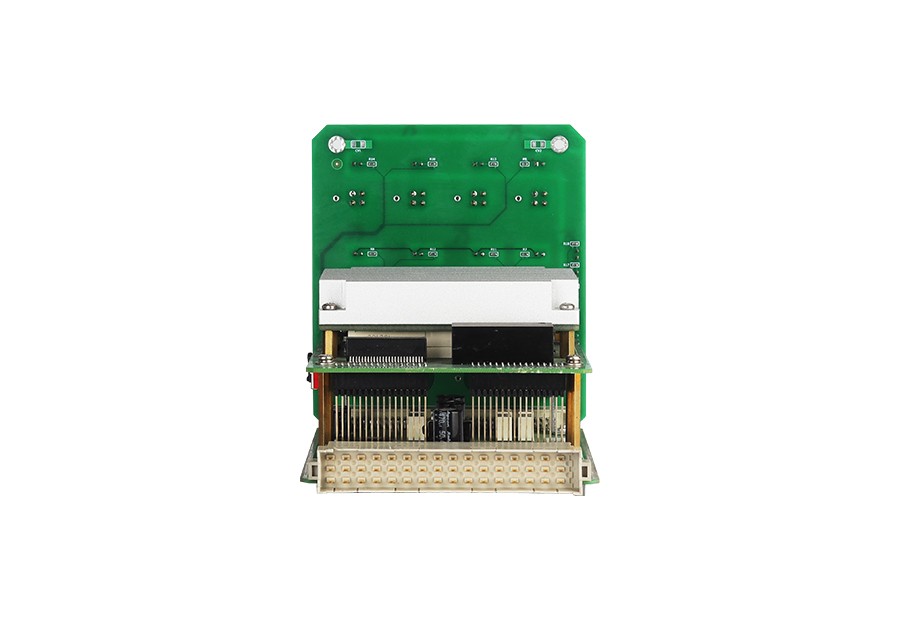

09062486826（哈丁连接器弯脚插座）

机械参数

外形尺寸

157×104×116.5(mm)（不含面板）

安装方式

板卡式安装

重量

约0.65kg

工作环境

工作温度

-40℃~+70℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-5（Surge）：电源、网口：共模±2kV，差模±2kV

标准型号

千兆电口

百兆电口

电源范围

Admas8116BP

4

12

DC24V
