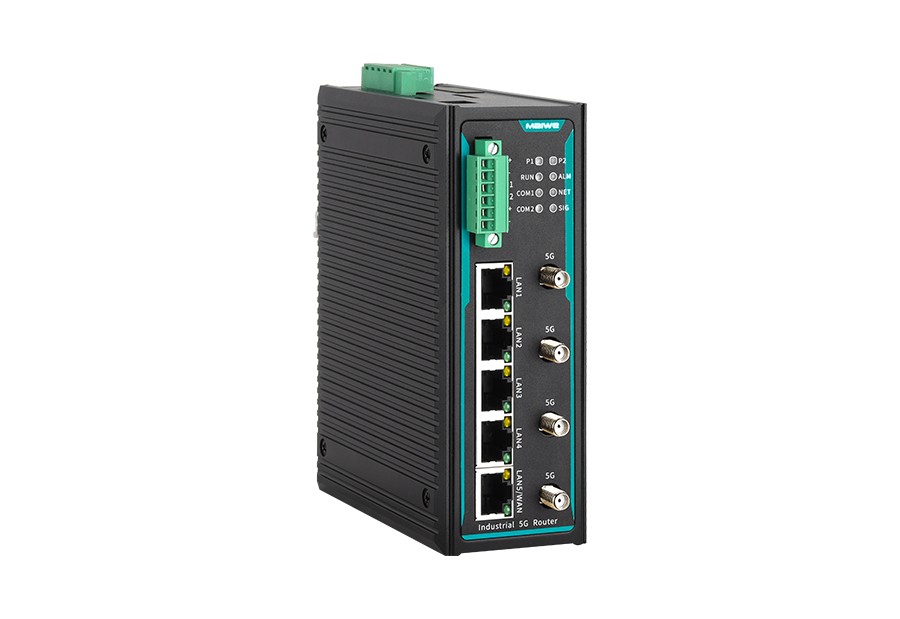

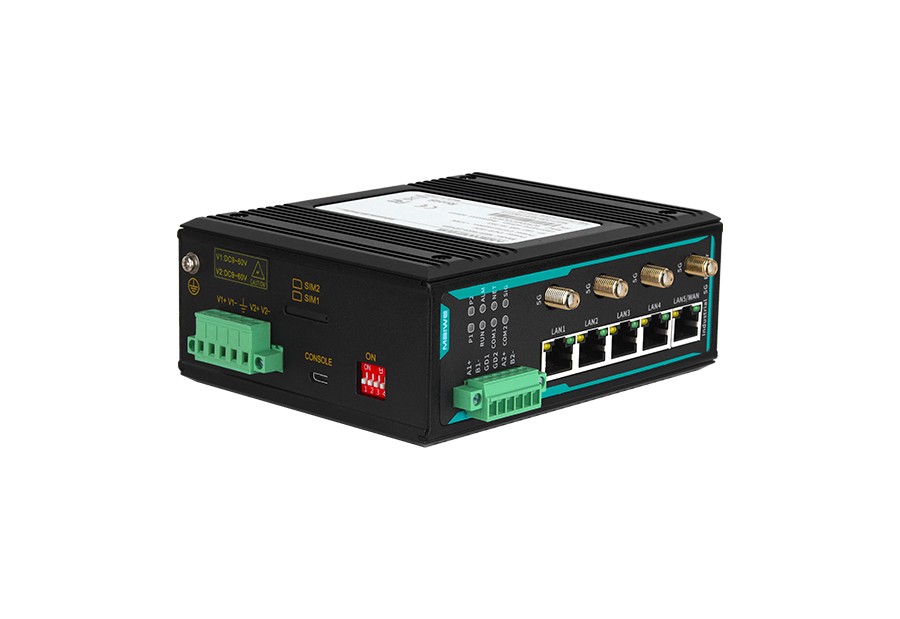

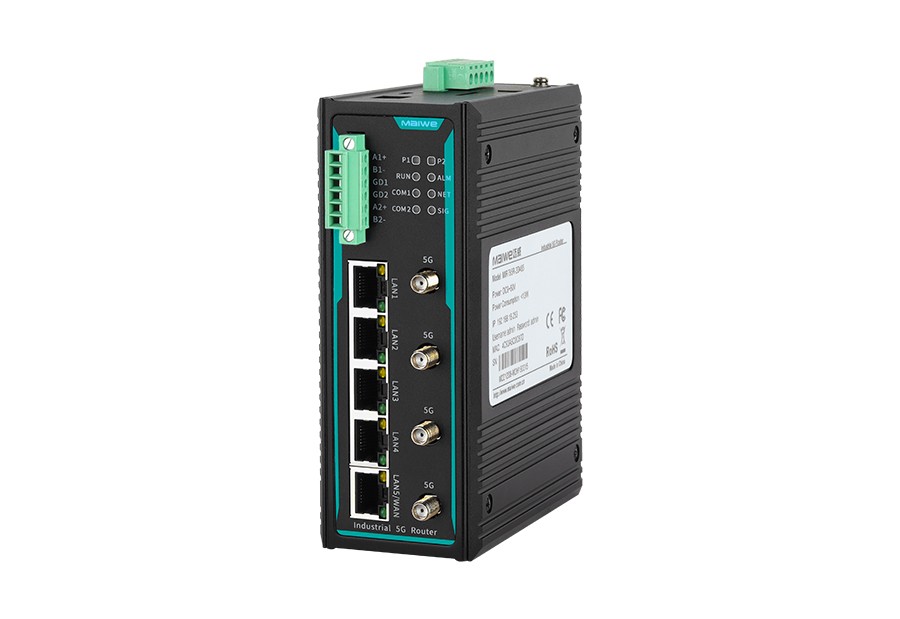

MIR785R系列
全千兆卡轨式5G工业路由器

◆  支持1路千兆WAN口、4路千兆LAN口、2路RS232或RS485可选、4路5G天线接口、1路双Nano SIM卡槽；

◆  支持5G/4G/3G蜂窝无线网络与WAN口有线网络备份；

◆  支持5G LAN组建稳定局域网通信；

◆  支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT等协议，支持虚拟串口；

◆  支持端口映射、DMZ、IP/MAC/域名过滤、DDNS、VPN、SNMP、LLDP、云服务等防火墙与服务功能；

◆  支持DC9~60V电源输入，支持无极性；

◆  高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-20℃~+70℃严酷的工业环境中。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介

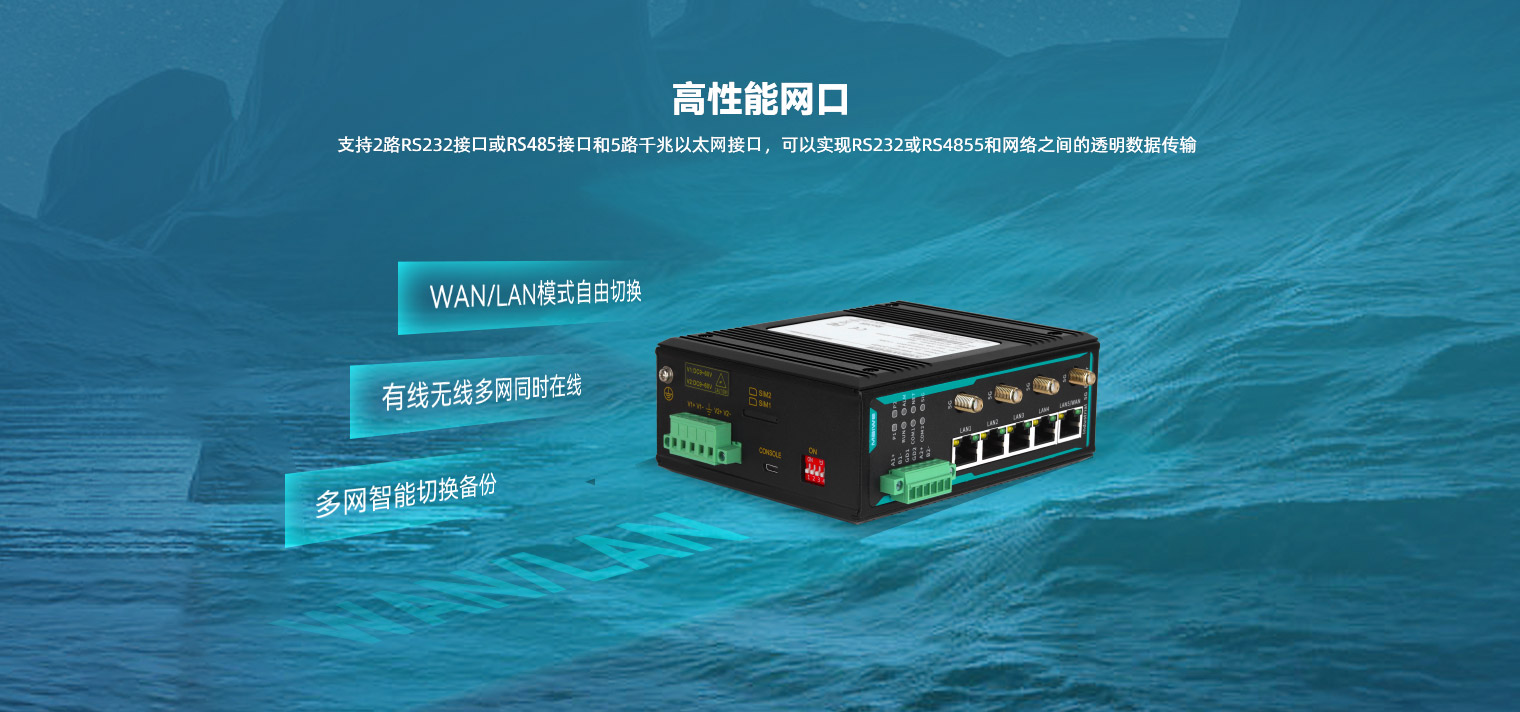

MIR785R系列是专为工业通信网络应用而设计开发的5口全千兆卡轨式5G工业路由器，集成串口设备联网，支持WAN有线或5G蜂窝无线网络，采用openwrt开放架构，支持用户二次开发。该系列产品提供1路千兆WAN口、4路千兆LAN口、2路RS232或RS485串口、4路5G天线接口和1路DC9~60V电源输入，采用标准DIN卡轨式安装方式，满足多种网络现场的需求。



该系列产品支持WEB配置多种网管功能，如WAN模式、PPPoE拨号、DHCP服务器、5G网络制式、5GLAN、锁频锁小区、APN、IP/MAC绑定、静态路由、链路检查、网络诊断、串口转网络、防火墙、VPN、SNMP、LLDP、云服务、NTP等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。支持拨码重启或恢复出厂设置。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度铝合金外壳，坚固耐用；低功耗、宽温设计，无风扇外壳散热，支持-20℃~+70℃工作温度（扩展温度-40℃~+75℃），通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。





产品特点



1）支持5G/4G/3G蜂窝无线网络与WAN口有线网络，支持双网备份；

2）支持MIMO多输入多输出，提高数据传输速率、扩大网络容量与无线覆盖面，减少数据丢包；

3）WAN口支持DHCP协议、静态地址、PPPoE拨号等方式与外网连接，或作为LAN口与内网连接；

4）LAN口支持DHCP服务器，集中对用户IP地址进行动态管理和配置；

5）支持5G NR NSA和SA双模组网，支持5G/4G三网通用、双卡单待、5GLAN、锁频锁小区、APN；

6）支持静态路由，可手动添加路由规则，实现路由选择和报文转发；

7）支持链路检查，周期性检查5G网络链路状态，进行链路恢复；

8）支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓包，可进行网络诊断或故障分析；

9）防火墙支持SYN-flood防御、端口映射、IP/MAC/域名过滤、iptables指令自定义规则、DMZ隔离区、UPnP、IP/MAC限速、QoS限制上传/下载速率等功能；

10）支持NTP客户端与服务器功能，可进行时钟同步或提供时钟源；

11）日志信息记录多种等级的内核、应用和网络等信息，支持本地下载、定时保存、远程监控；

12）串口支持UDP、TCP Client/Server、UDP Multicast、Modbus RTU Master/Slave、Modbus ASCII Master/Slave、Realcom MCP/CCP/MW、Pair Connection Master/Slave、Httpd Client、WebSocket Client、MQTT等多种串口转换模式，实现串口转以太网；

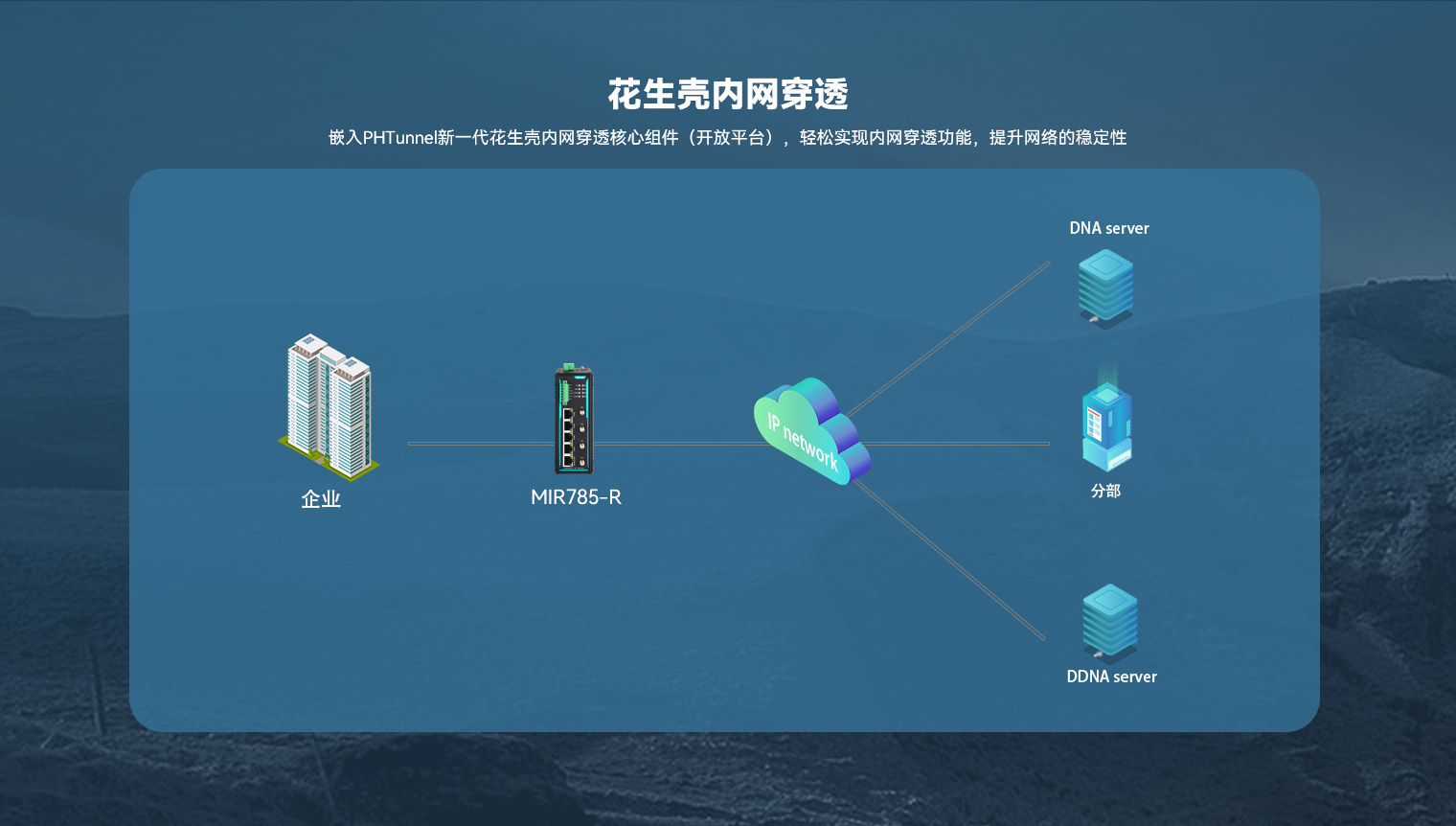

13）支持动态DNS功能，可通过指定域名远程登录与管理设备；

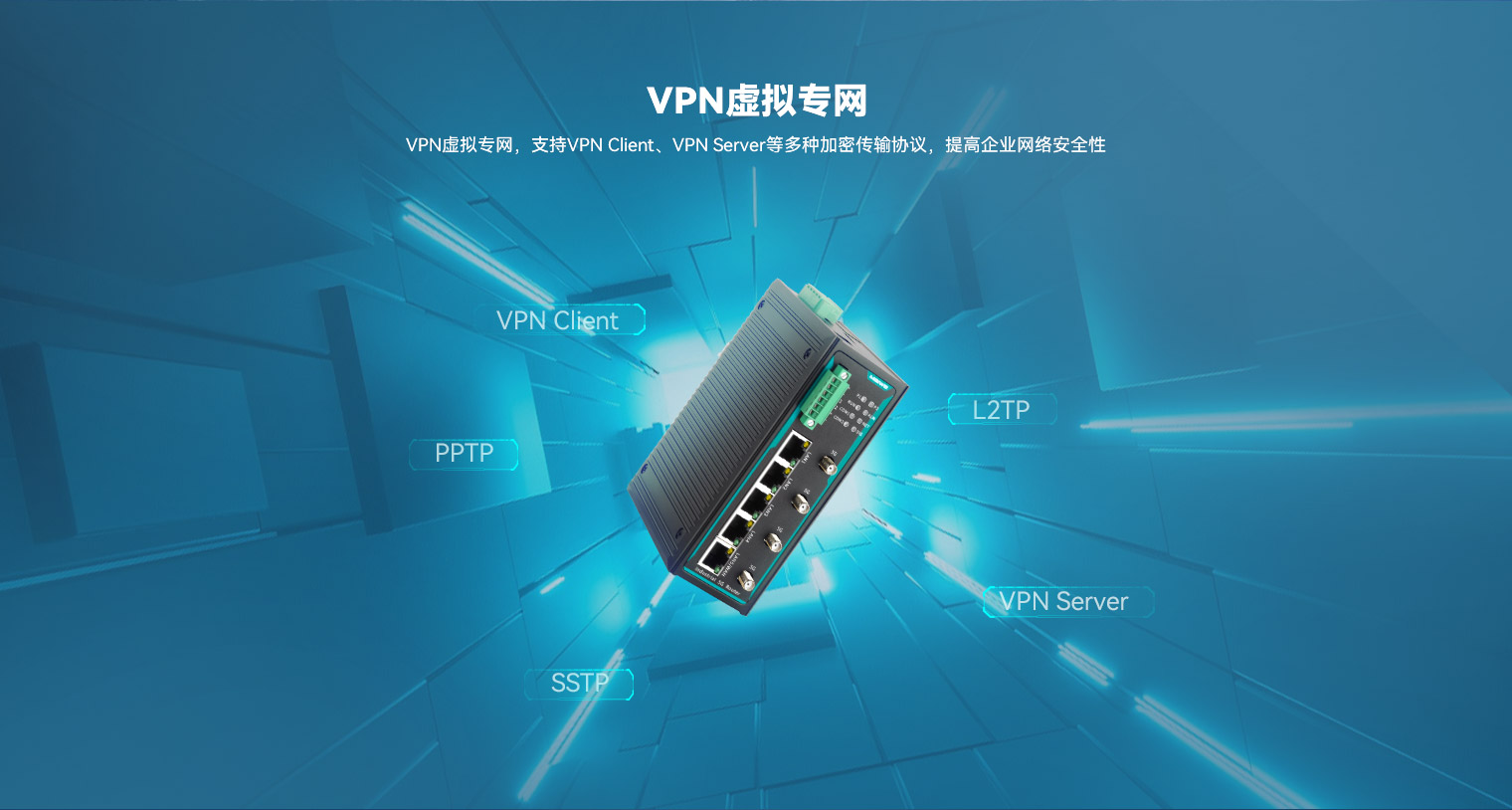

14）支持VPN客户端与服务器构建专用网络，客户端支持PPTP、L2TP、IPSec、OpenVPN、GRE等隧道协议，服务器支持PPTP、L2TP和IPSec等协议；

15）支持SNMPv1/v2c，通过MIB可进行信息查询、信息修改和故障排查，实现集中管理；

16）支持LLDP，获取LLDP邻居设备信息，进行链接状态监控，方便拓扑管理和故障定位；

17）支持迈威云平台管理，实现对设备的远程管理和现场网络状态的监控；

18）采用openwrt开放架构，支持用户二次开发；

19）支持M.2接口的5G通信模块，方便客户自行更换。

软件功能

网管功能

支持流量统计、运行状态、网络状态、本机地址等状态信息

支持静态地址、DHCP、PPPoE外网连接，支持WAN/LAN模式

支持DHCP服务器、IP/MAC绑定

支持5G/4G/3G网络、双卡管理、多网卡设置、锁频锁小区、APN、链路检查

支持静态路由

支持串口转网络、动态DNS、SNMP、LLDP、云服务

支持PPTP/L2TP/GRE/TUN/TAP协议VPN客户端

支持PPTP/L2TP/IPSec协议VPN服务器

防火墙

支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制

支持WAN/LAN口TCP/UDP端口映射

支持IP/MAC/域名过滤、iptables、DMZ、UPnP、IP/MAC/QoS限速

系统管理

支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包

支持时区、NTP客户端/服务器、管理端口、计划任务、远程/本地日志

支持用户权限管理、SSH访问

支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置

5G蜂窝网络

网络制式

5G NR SA/NSA、LTE-FDD、LTE-TDD、WCDMA

工作频段

5G NR SA：n1/41/77/78/79

5G NR NSA：n41/78/79

LTE-FDD：B1/2/3/5/7/8/20/28

LTE-TDD：B34/38/39/40/41

WCDMA：B1/2/5/8

MIMO

DL 4 × 4：n1/41/77/78/79

UL 2 × 2：n41/77/78/79

DL 2 × 2：LTE

最大传输速率（理论值）

5G SA Sub-6：DL 2Gbps/ UL 1Gbps

5G NSA Sub-6：DL 2.2Gbps/ UL 575Mbps

LTE：DL 600Mbps/ UL 150Mbps

UMTS（DC-HSDPA/HSUPA）：DL 42.2Mbps/ UL 11Mbps

WCDMA：DL / UL 384 kbps

最大发射功率

5G NR n1/41：23dBm±2dB

5G NR n77/78/79：23dBm+2/-3dB LTE：23dBm±2dB

WCDMA：24dBm+1/-3dB

接收灵敏度

LTE-FDD：-96.3dBm(B1)/ -94.3dBm(B2)/ -93.3dBm(B3)/ -94.3dBm(B5/7)/
-93.3dBm(B8/20)/ -94.8dBm(B28)

LTE-TDD：-96.3dBm(B34/38/39/40)/ -94.3dBm(B41)

WCDMA：-106.7dBm(B1)/ -104.7dBm(B2/5)/ -103.7dBm(B8)

接口规格

千兆WAN

1路10/100/1000Base-T(X)自适应千兆RJ45 WAN口（支持LAN模式），支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离

千兆LAN

1路10/100/1000Base-T(X)自适应千兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离

串口

串口类型：2路RS232或RS485可选

连接方式：6位3.81mm间距带锁扣接线端子

波特率：300bps-115200bps

数据位：5bit、6bit、7bit、8bit

停止位：1bit、2bit

校验位：None、Odd、Even

隔离电压：2kVAC/ 3kVDC

天线接口

4路SMA-K（外螺纹内孔）天线接口，用于连接5G蜂窝天线

SIM卡接口

1路双Nano SIM卡槽，双卡单待，支持5G/4G三网通、3G联通

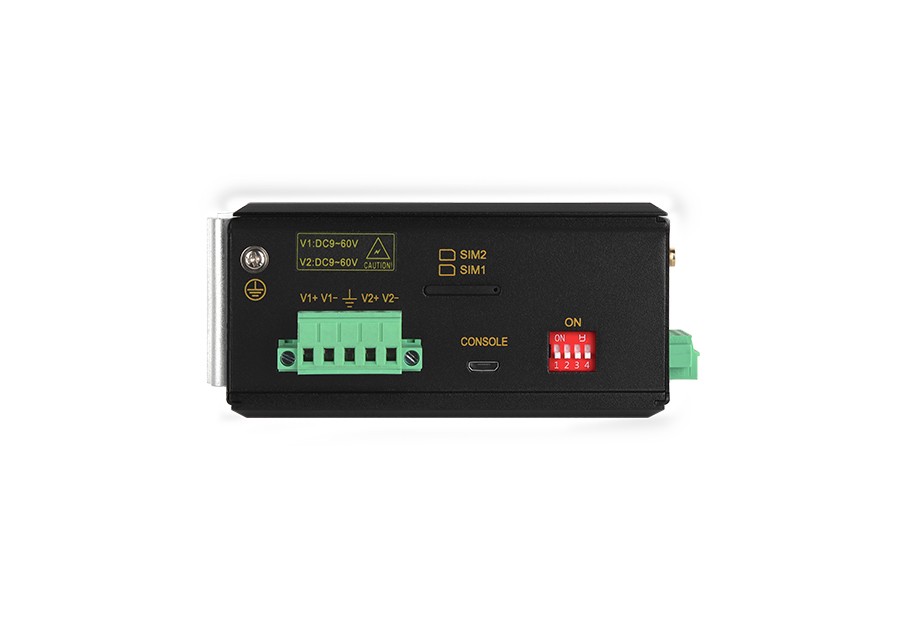

CONSOLE口

1路CONSOLE口，符合USB2.0规范，采用Micro-B USB2.0插座

拨码开关

RS485终端电阻、重启或恢复出厂设置

指示灯

电源指示灯、运行指示灯、告警指示灯、串口指示灯、NET指示灯、信号强度指示灯、电口速率和连接/活动指示灯

电源参数

电源输入

DC9~60V

满载功耗

＜12.2W@DC12V

连接方式

5位5.08mm间距带锁扣接线端子

电源保护

无极性

机械参数

外形尺寸

140×54×110(mm)（不含卡轨）

安装方式

35mm标准卡轨式安装

机壳防护

IP40

重量

约0.65kg（不含天线）

工作环境

工作温度

-20℃~+70℃（扩展温度：-40℃~+75℃）

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：接触放电±6kV，空气放电±8kV

IEC 61000-4-5（Surge）： 电源：共模±4kV，差模±1kV；RS232：共模±4kV；RS485：共模±4kV，差模±4kV；网口：共模±4kV，差模±2kV

IEC 61000-4-4（EFT）：电源：±4kV；通信口：±4kV

标准型号

千兆WAN

千兆LAN

RS232

RS485

5G天线

电源范围

MIR785R-2D232

1

4

2

/

4

DC9~60V

MIR785R-2D485

1

4

/

2

4
