工业协议网关

首页 > 产品中心 > 工业设备联网 > 工业智能网关 > 工业协议网关
Mgate3204-4D485
4路RS485转2路以太网Modbus工业智能网关

◆ 支持4路RS485串口转2路10/100Base-T(X)自适应以太网接口，能满足各种工业现场需求；

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换，支持ModbusRTU/ASCII Over TCP透传；

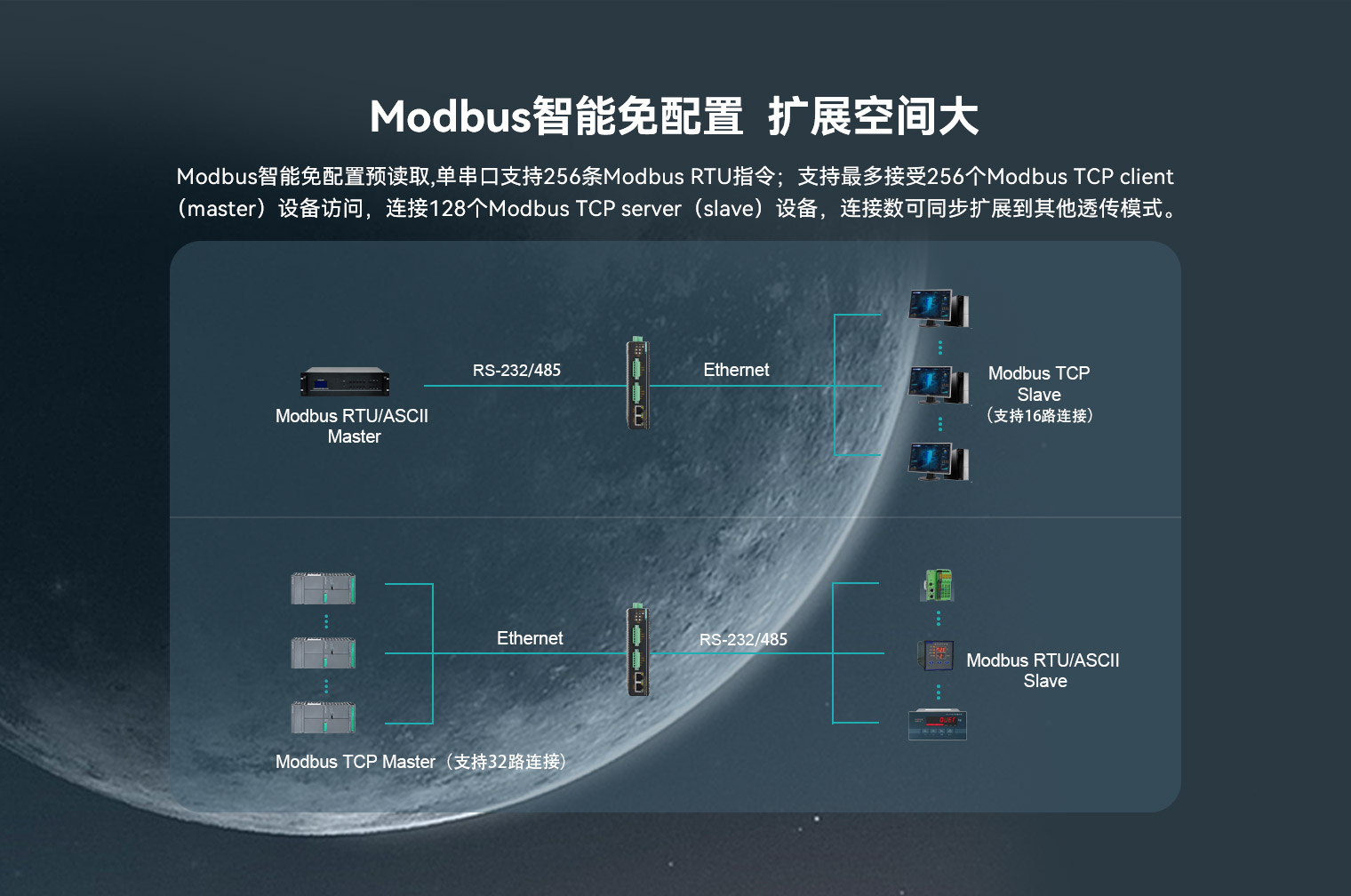

◆ 支持Modbus从机预读取，单口自动学习至多256条RTU或128条ASCII指令，预先读取数据以实现快速响应；

◆ 支持Modbus地址映射，将单个读/写指令与多个地址的读/写指令进行映射，实现单个指令进行批量读/写；

◆ 支持串口转发，实现串口与其它串口之间数据透明传输，提供单向转发/接收、双向转发方向控制；

◆ 支持JSON功能，可将采集的Modbus从站设备数据转化为JSON格式上送到服务端；

◆ 支持DC9~60V双电源冗余输入，支持无极性；

◆ 高强度铝合金外壳，IP40防护等级，设备能可靠地工作在-40℃~+85℃严酷的工业环境中。

在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载
  • 在线购买

产品简介

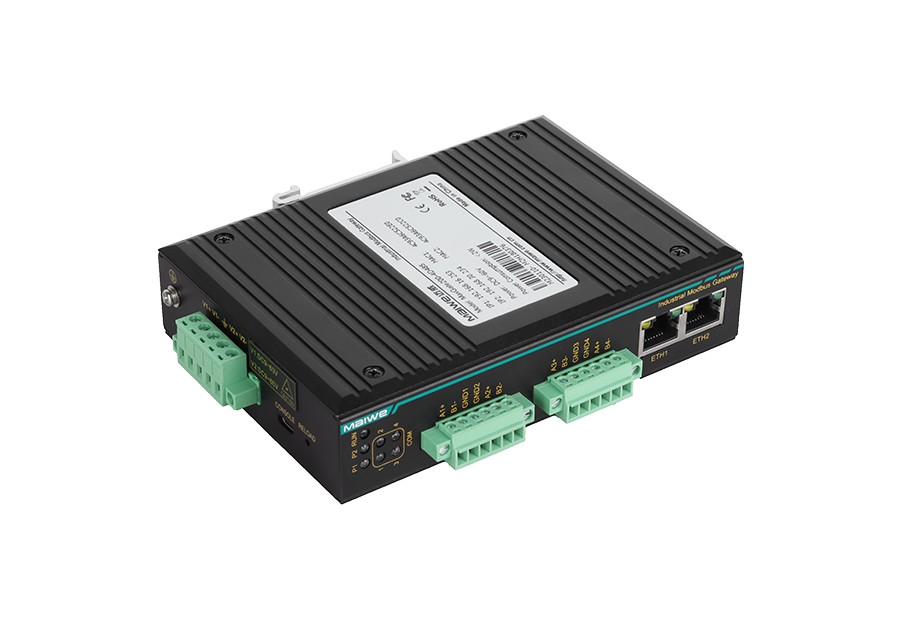

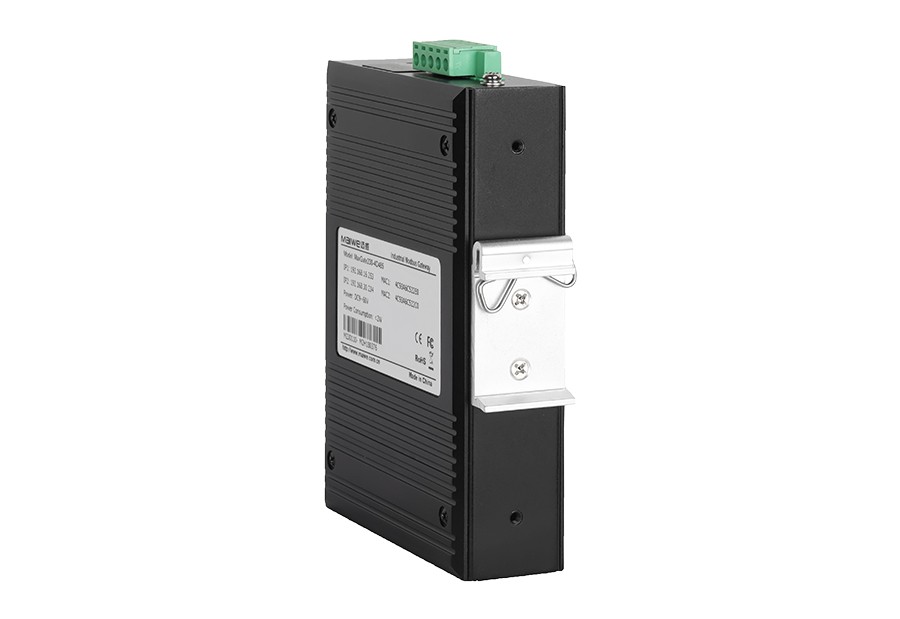

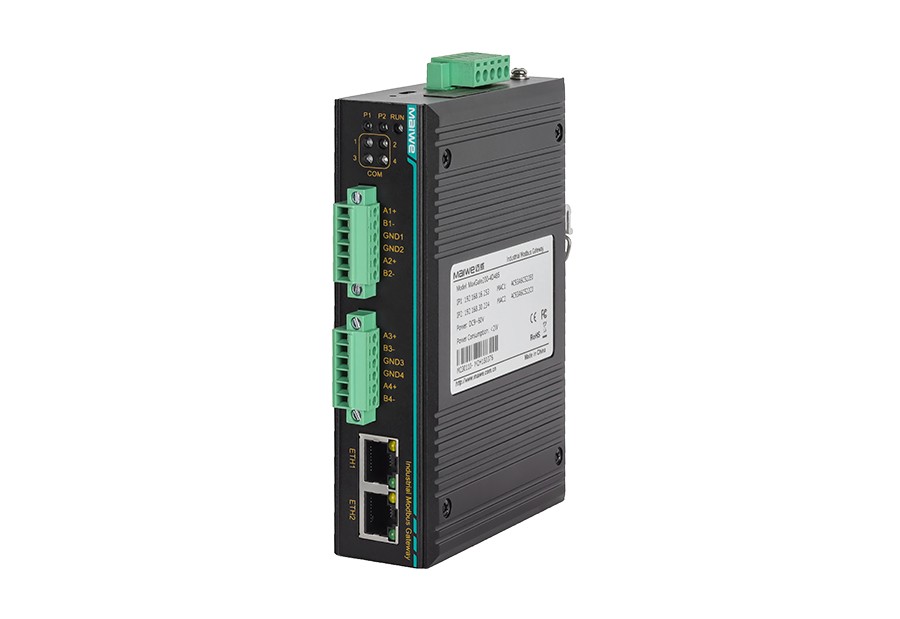

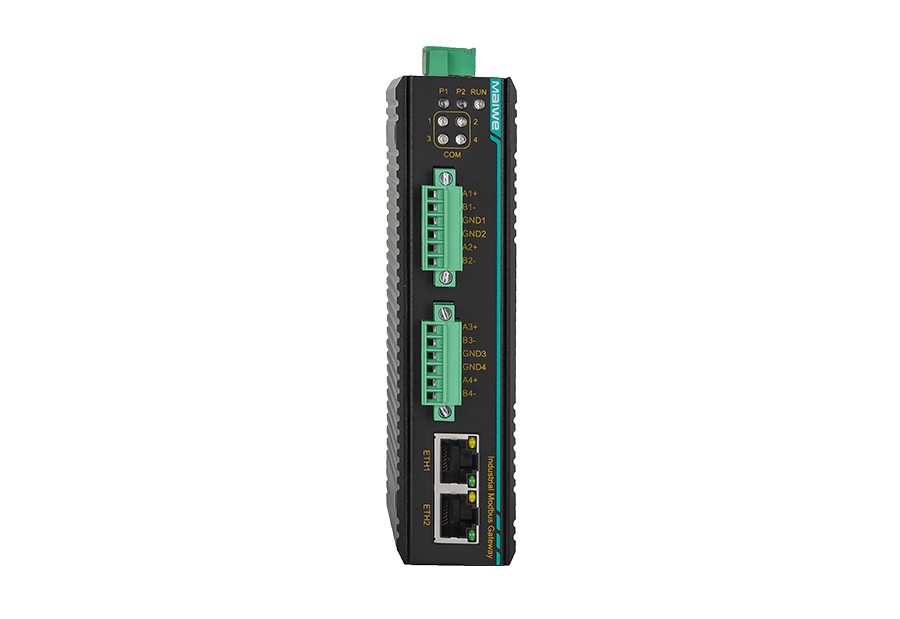

Mgate3204-4D485是带4路串口的双网口卡轨式工业Modbus网关，支持串口转UDP、TCP、Modbus、HTTPD、WebSocket、MQTT、OPC UA、IEC104、HJ212等协议，可实现Modbus RTU/ASCII与Modbus TCP协议之间的转换；同时，采集端还支持DLT645、DLT698、IEC101、IEC103等采集协议。该系列产品提供2路百兆电口和4路RS485串口可选，支持DC 9~60V双电源冗余输入，电源连接无极性，采用标准DIN卡轨式安装方式，满足多种网络现场的需求。



产品支持WEB配置多种网管功能，如串口/网络工作模式、串口转发、网卡模式、DNS、访问控制、IP/MAC过滤、日志管理、邮件告警、SNMP告警、系统管理、串口重启、系统管理等；支持Modbus RTU Master/Slave、Modbus ASCII Master/Slave、UDP、TCP Client/Server、UDP Multicast、RealCOM_MCP/CCP/MW、Pair Connection Master/Slave、HTTPD Client、WebSocket Client、MQTT Client、OPC UA Server、IEC104 Server、HJ212 Client、Modbus TCP等多种转换模式，实现串口转以太网或Modbus TCP协议。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度铝合金外壳，坚固耐用；低功耗、宽温宽压设计，支持-40℃~+85℃工作温度，通过严格的功能、高低温、安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。

























产品特点



1）高性能CPU处理能力，Cortex-A7内核，运行频率高达800MHz；

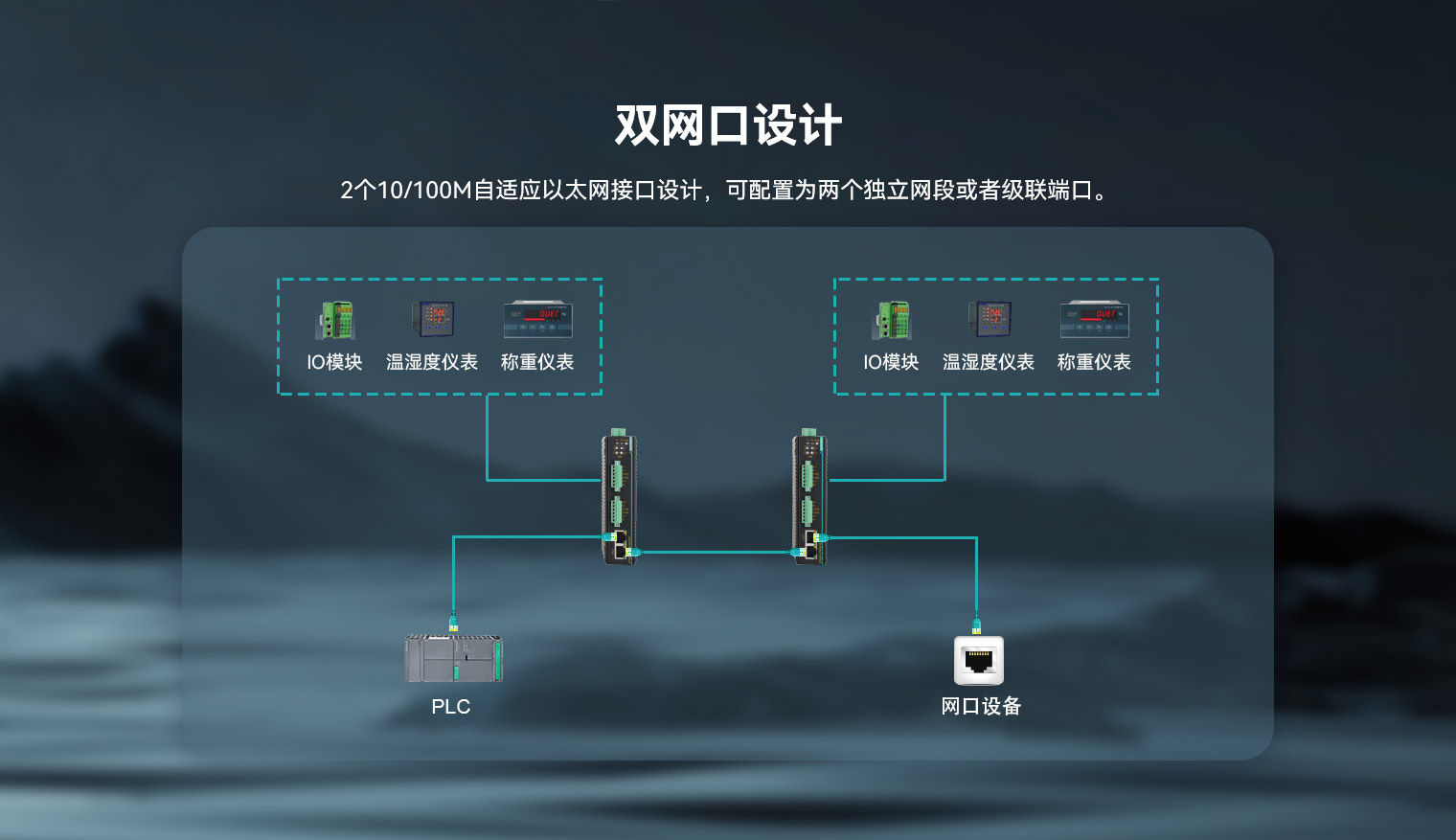

2）双网口可配置为两个独立的网段或者级联端口；

3）串口支持300bps~460800bps波特率可选；

4）支持UDP Client/Server/Multicast模式，通过UDP协议可实现点对点、点对多或多对多通信，快速高效；

5）支持TCP Client/Server模式，通过TCP协议建立会话连接，TCP Client支持至多16路会话连接，TCP Server支持至多32路会话连接，支持RFC2217指令动态修改串口波特率等通信参数；

6）支持Pair Connection Master/Slave模式，设备可以成对使用，操作简单；

7）支持Modbus RTU/ASCII Master/Slave模式，实现Modbus TCP与Modbus RTU/ASCII协议转换；

8）支持RealCOM_MCP/CCP/MW模式，映射网络为本地COM，无缝连接；

9）支持HTTPD Client模式，可与HTTPD服务器进行GET或POST操作；

10）支持WebSocket Client模式，可与WebSocket服务器进行双向通信；

11）支持OPC UA Server模式，实现Modbus RTU、DLT645、IEC101或IEC103与OPC UA协议转换，通过OPC统一架构，提供安全、可靠且高效的数据传输，使不同协议设备之间互联互通；

12）支持IEC104 Server模式，实现Modbus RTU、DLT645、IEC101或IEC103与IEC104协议转换，提供更高级别的远程监控和管理功能；

13）支持HJ212 Client模式，实现Modbus RTU与HJ212协议转换，实现环保监测设备接入；

14）支持Modbus TCP模式，实现DLT698、IEC101、IEC103与Modbus TCP协议转换，支持多场景电力、电表设备与支持网络Modbus协议的上位机软件进行数据交互；

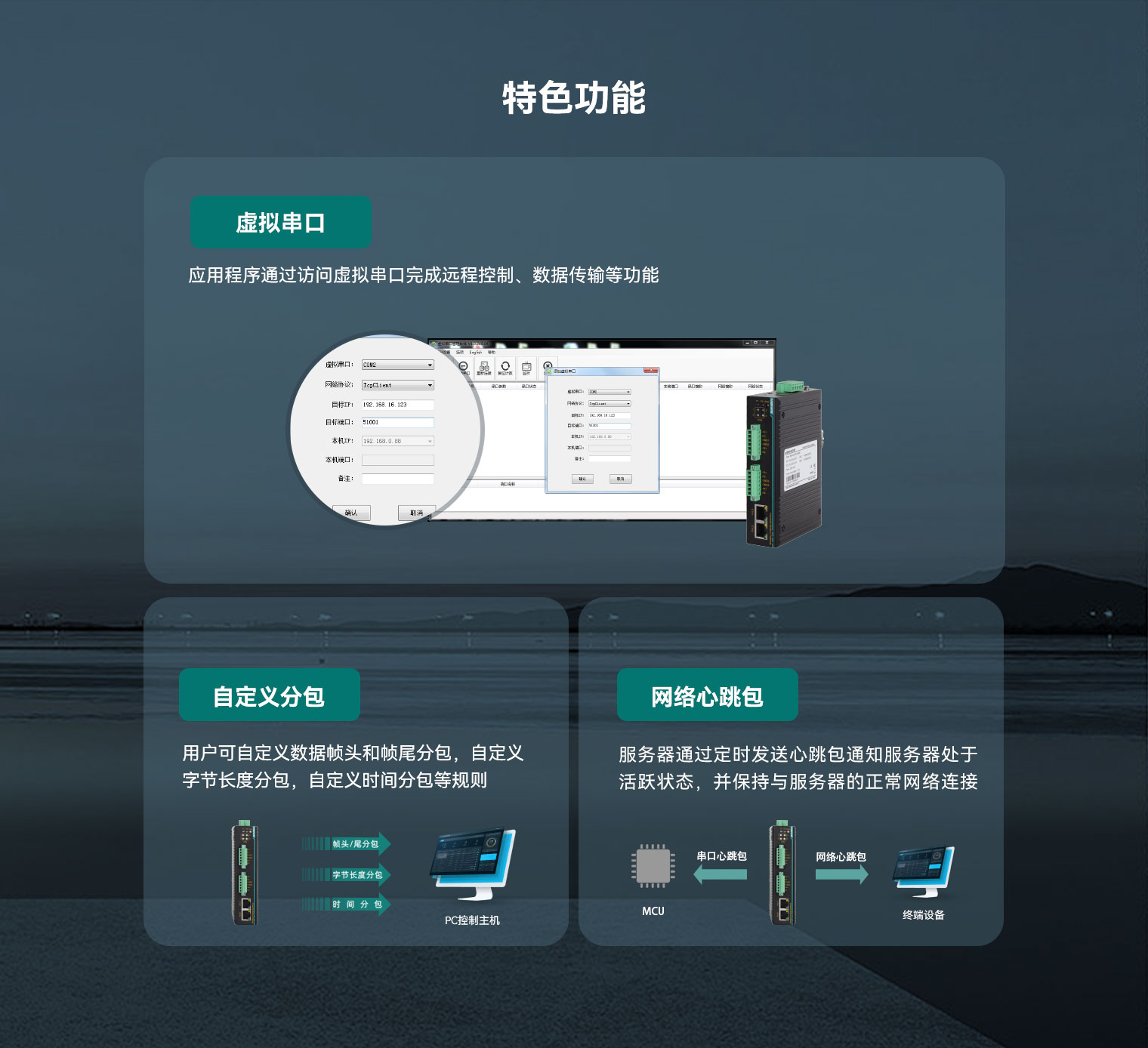

15）支持多种分包机制，根据数据长度或时间将串口数据转换为以太网数据包，满足不同网络实时性需求；

16）支持帧头帧尾模式，串口可根据帧的起始字节与结束字节对数据帧进行过滤；

17）支持注册包与心跳包，实现连接验证与连接状态检测；

18）支持Modbus虚拟ID，将Modbus从机真实ID映射为虚拟ID进行数据通信，避免从机ID重复；

19）支持DES/ 3DES/ AES/ RC4/ BlowFish等多种数据加密算法，保证数据的安全性；

20）支持SSL (TLS1.0/1.1/1.2) 连接加密，单向/双向证书验证，保证连接的安全性；

21）支持JSON功能，可将采集的Modbus从站设备数据转化为JSON格式上送到服务端；

22）支持HTTP/ HTTPS/ SSH/ TELNET访问控制，与IP/ MAC地址过滤；

23）支持设备重启、登录事件、配置改变、密码改变等事件告警，支持邮件与SNMP告警方式；

24）支持串口通信参数、工作模式、发送与接收帧数统计；

25）支持日志本地存储、网络存储与串口日志输出；

26）支持串口/设备重启、恢复出厂设置、设备升级与NTP客户端；

27）支持批量配置与批量升级。

软件功能

网络协议

IP、TCP、UDP、DNS、ARP、SNMP Trap、SSH、ICMP、HTTP、HTTPS、DHCP Client、RFC2217、NTP、SMTP、TELENT

IP获取方式

静态IP / DHCP

域名解析

支持

用户配置

网页配置/CONSOLE口简单的网络参数配置

简单透传方式

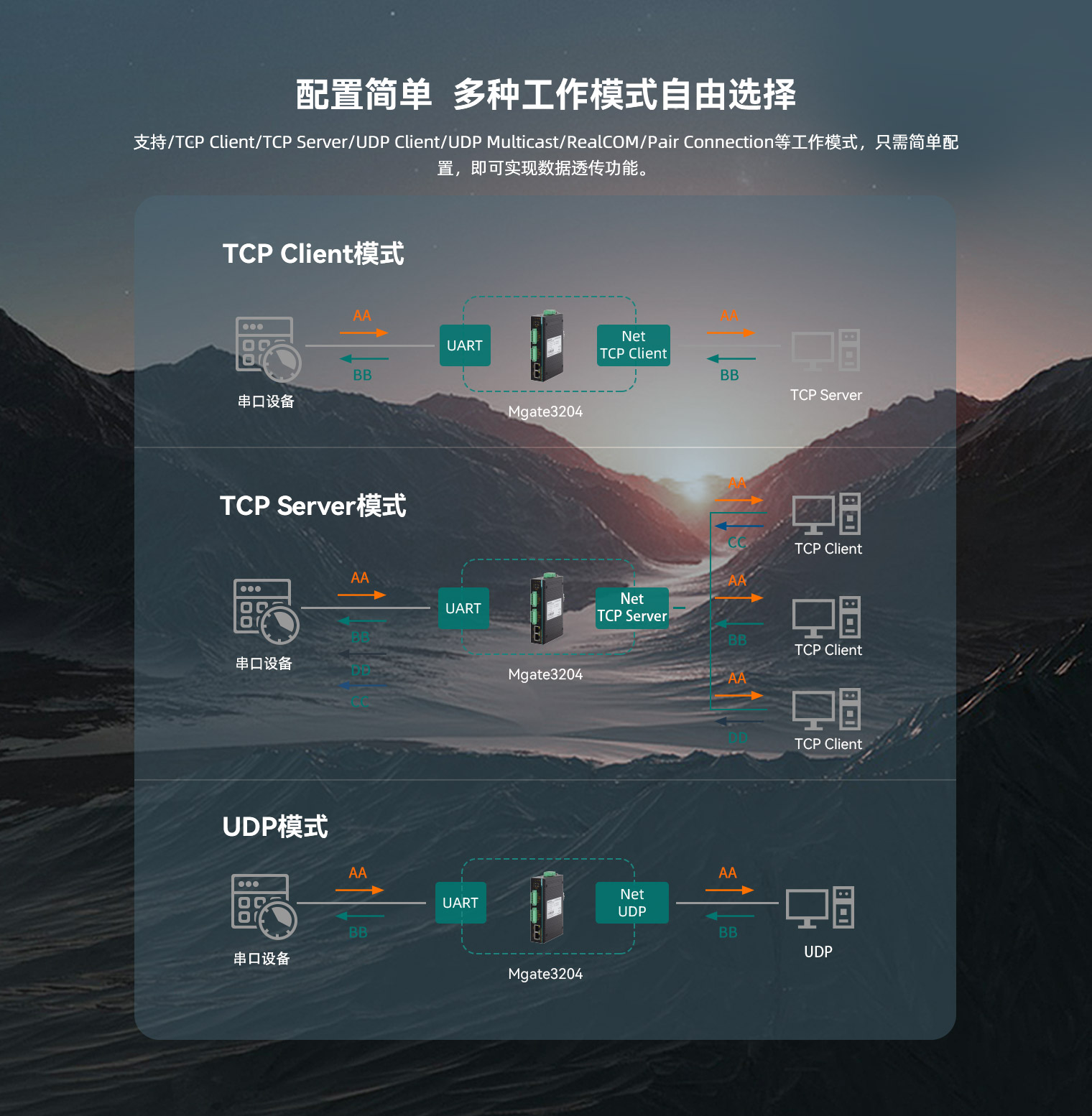

UDP Client/ UDP Server / UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection

Modbus

Modbus RTU /ASCII转Modbus TCP

串口打包机制

时间和长度可设置；最大打包长度1460bytes

数据加密

DES/3DES/AES/RC4/BlowFish

SSL加密

TLS1.0/TLS1.1/TLS1.2

TCP Server连接

单串口支持最多32路TCP Client连接

TCP Client连接

单串口支持最多连接16路TCP Server

网络缓存

发送：16Kbyte；接收：16Kbyte

串口缓存

发送：16Kbyte；接收：16Kbyte

心跳包

支持TCP Keepalive机制，自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

串口转发

用户可以选择当前串口与其它串⼝之间的数据转发规则

Modbus地址映射

此功能仅在Modbus RTU Slave和Modbus ASCII Slave模式下生效，且与Modbus从机预读取和Modbus从机地址映射功能互斥

HTTPD Client

支持

WebSocket Client

支持

MQTT

支持

OPC UA Server

支持Modbus、DLT645、IEC101、IEC103转OPC UA协议

IEC104 Server

支持Modbus、DLT645、IEC101、IEC103转IEC104协议

HJ212 Client

支持Modbus转HJ212协议

Modbus TCP

支持DLT698、IEC101、IEC103转Modbus TCP

JSON

HTTPD Client、WebSocket Client、MQTT模式下支持JSON功能

RealCOM

支持迈威、Moxa、康海等工作模式

平均传输延时

<10ms

配套软件

网管配置工具、虚拟串口软件、MixView、MaxView

接口规格

百兆以太网

2路10/100Base-T(X)自适应百兆RJ45口，支持全/半双工、MDI/MDI-X自适应，支持1.5kV电磁隔离保护

串口

串口类型：4路RS485

连接方式：6位3.81mm间距带锁扣接线端子

波特率：300bps~460800bps

数据位：7bit、8bit

停止位：1bit、2bit

校验位：None、Odd、Even

串口隔离：2kVAC/3kVDC隔离保护

CONSOLE口

1路CONSOLE口，符合USB2.0规范，采用Micro-B USB2.0插座

按键

支持一键重启与恢复出厂设置

指示灯

电源指示灯、运行指示灯、电口速率与连接活动指示灯、串口指示灯

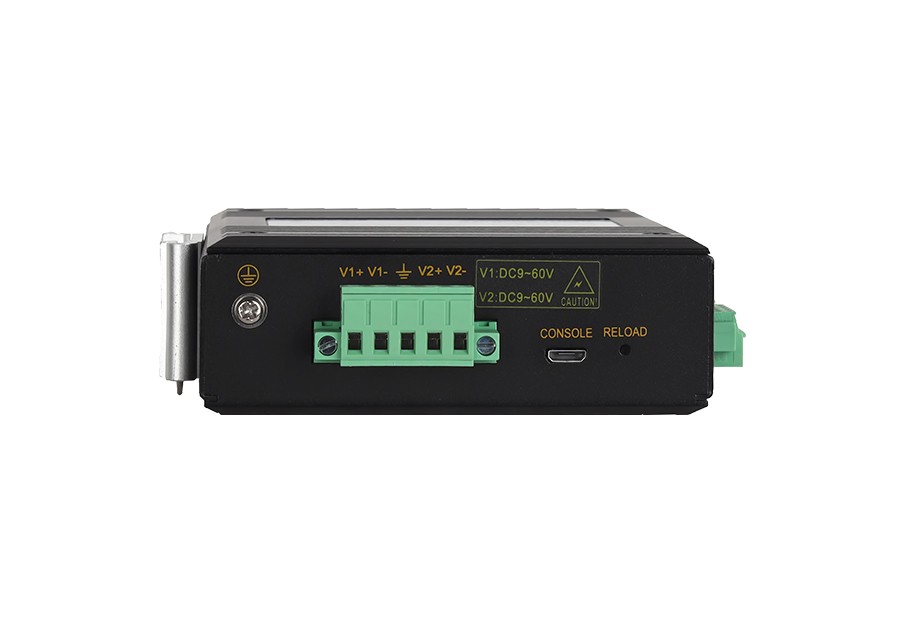

电源参数

电源输入

DC9~60V，双电源冗余

满载功耗

＜1.8W@DC24V

连接方式

5位5.08mm间距带锁扣接线端子

电源保护

无极性

机械参数

外形尺寸

140×35×100 (mm)（不含卡轨）

安装方式

35mm标准DIN卡轨式安装

机壳防护

铝合金外壳，IP40防护等级

重量

约0.45kg

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 4（ 电源、RS485：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口、串口：±2kV）

标准型号

百兆电口

RS232

RS485

电源范围

Mgate3204-4D485

2

/

4

双路DC9~60V
相关文档
名称 大小 类型 版本 发布日期

Mgate3204-4D485 用户手册

下载
 		9.65 MB 用户手册 V1.5 2025-02-27

Mgate3204-4D485 硬件安装手册

下载
 		1.06 MB 安装手册 V1.1 2025-02-27

Mgate3204-4D485 规格书

下载
 		528 KB 产品规格书 V1.2 2025-02-27
